CPU结构

这篇是关于最简单的CPU的笔记。最近在看Crash Course: Computer Science,油管上的导论教程，还不错。

CPU逻辑结构

在这里插入图片描述

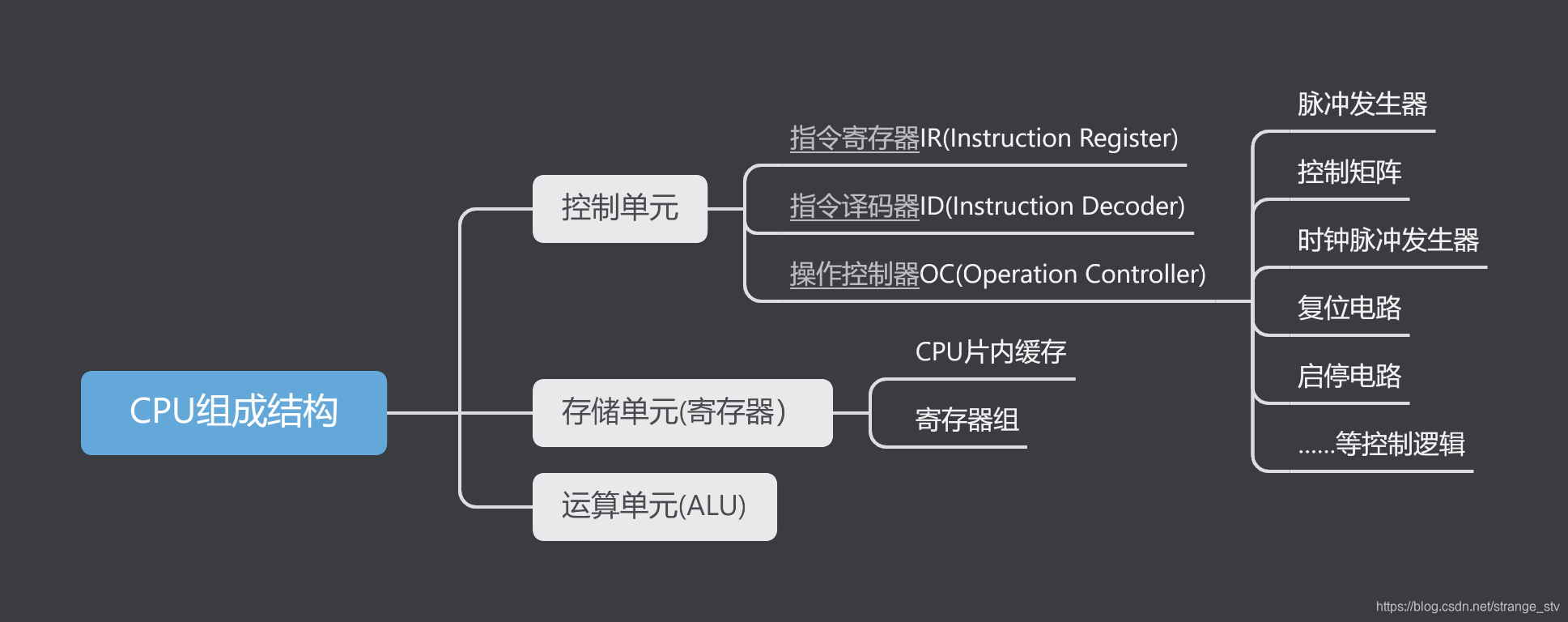

CPU结构组成

在这里插入图片描述

SRAM 层级介绍

一个AND门和一个OR门

→AND-OR LATCH锁存器

→加点逻辑门，形成GATED LATCH门锁

→8个GATED LATCH门锁组成REGISTER寄存器（寄存器能存几个bit称为“位宽”，现在大部分是64位）

→将 16×16 按照矩阵排列成为 256-bit MEMORY

→8个256-bit MEMORY排列起来成为可以存一个byte的SRAM(静态随机存取存储器)
