SylixOS 网络协议栈lwip介绍3-----udp数据接收

数据包接收包括两个部分。首先网卡获取一个数据包并使用中断通知系统，系统解析这个数据包放入缓冲队列中。再由应用层调用接口recv()或recvfrom()获取这个数据包。

1、中断接收

（1）    系统在初始化时会注册网卡中断，处理函数为dm9000IntIsr()。当接收到一个数据包时会执行中断处理，中断处理内容很简短，仅添加一个接收处理函数dm9000_receive()到任务队列中，数据包主要在接受处理函数中被处理，减少了中断开销；

（2）    在dm9000_receive()中首先会创建一个POOL类型的pbuf结构，再调用驱动接口priv->inblk()从网卡中提取报文放入pbuf结构中，执行tcpip_input()处理这个数据包；

（3）    通过消息队列发送数据到网络线程“t_netproto”，使用一个单独的线程处理此数据包；

（4）    进入线程后执行ip4_input()进行网络层处理，提取出运输层数据再通过udp_input()进行udp数据包处理；

（5）    根据ip与port找到对应的udp链接信息即udp_pcb结构，提取pcb中对应的接收处理函数pcb->recv()即recv_udp()和链接结构connect，recv_udp()中会将此数据包发送到此udp链接的消息队列中，等待用户层提取；

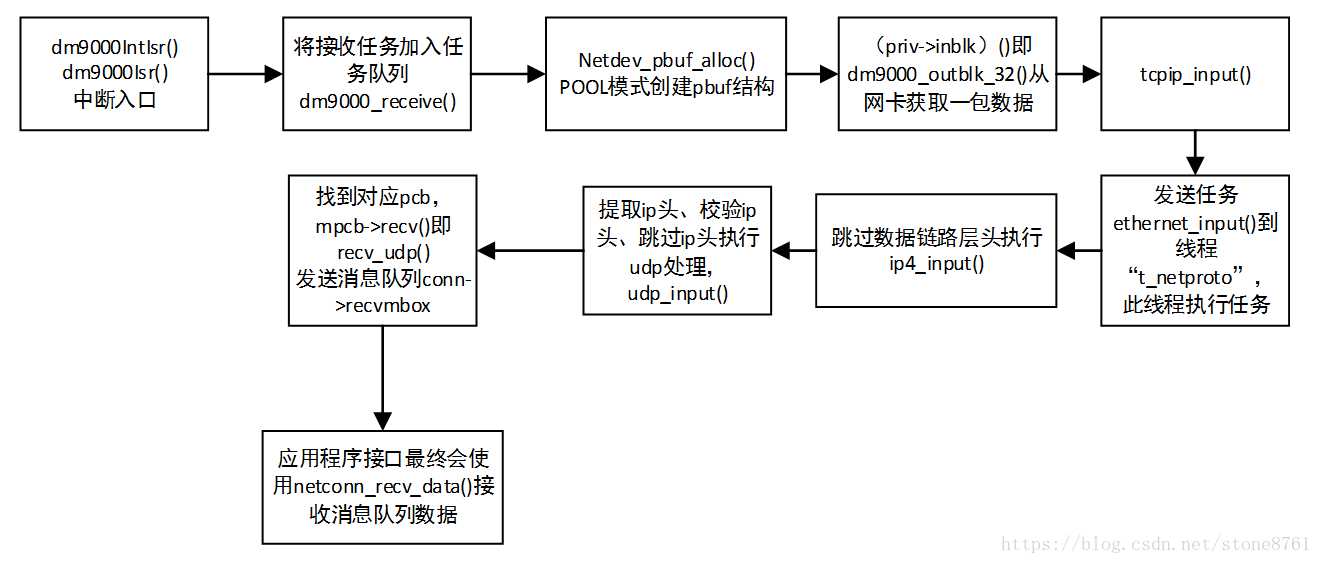

网卡中断接收流程如下：



2、recvfrom()

（1）    通过文件描述符fd获取文件结构，并提取lwipfd。再通过lwipfd从socket表中获取socket结构。Socket结构中包含了此udp链接中的connect信息；

（2）    根据connect信息获取对应UDP链接的接收消息队列，并通过调用netconn_recv_data()从消息队列中获取一条报文；

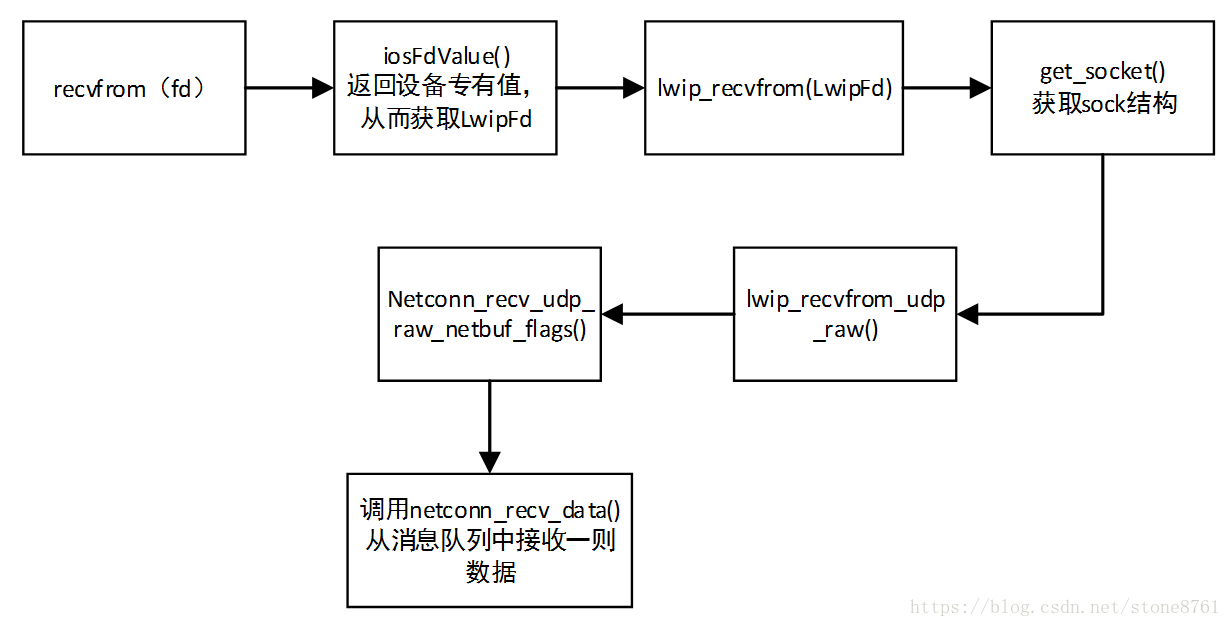

recvfrom()处理流程如下：
