ADM6316是一款5引脚的Watchdog芯片，提供手动复位和定时器超时复位功能。MR引脚低电平时进入手动复位模式，WDI引脚电平控制复位信号产生。当WDI保持稳定或VCC低于阈值时，芯片将触发复位。不同型号的ADM6316系列有不同的超时时间和阈值电压设定。
ADM6316 是一款硬件 Watchdog 芯片，同系列产品包括ADM6316、ADM6317、ADM6318、ADM6319、ADM6320、ADM6321、ADM6322。

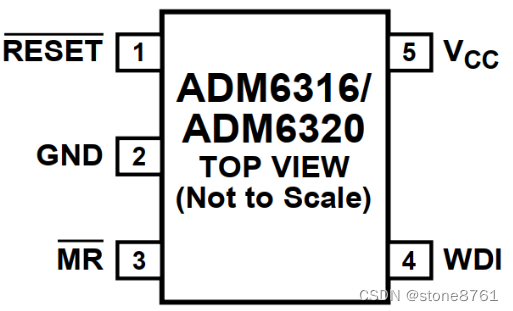

芯片有 5 个引脚，如下图所示。
VCC ：VCC
GND ： GND
RESET ：输出复位信号复位控制器
MR：低电平为手动复位模式，1us 的低电平会强制芯片生成一个复位信号
WDI：如果 WDI 引脚保持低电平或者高电平一段时间，直到 Watchdog 定时器超时，则会导致芯片生成一个复位信号。为了防止复位信号产生需要在定时器超时前不断切换 WDI 引脚电平。设置 WDI 为悬空状态会使 Watchdog 芯片处于关闭状态。

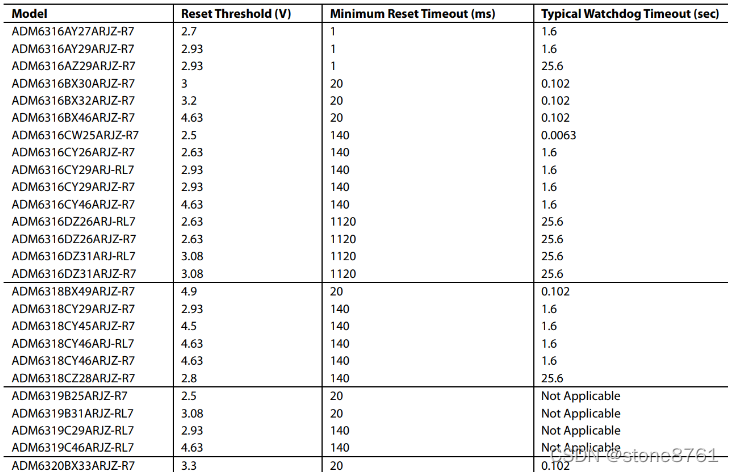

除了 WDI 电平保持稳定直至超时之外，VCC 电压低于阈值电压也会导致芯片产生复位信号。超时时间和阈值电压由芯片型号决定，如下图所示（截图不全，详见 ADM6316 手册）：
