SylixOS：T3 打包量产 IMG 文件手册

1.适用范围

本文档主要介绍全志 T3 平台量产 SylixOS 系统的方法。区别于《AllWinnerT3量产使用手册.docx》，本文主要介绍如何生成可通过 Phoenixsuit 或 PhoenixCard 软件直接烧录的 img 文件。

2.准备工作

1. T3 平台设备，已在 EMMC 上固化 SylixOS、APP、运行环境，等待打包
2. USB 转串口设备一个
3. Ubuntu 虚拟机
4. T3 设备 lichee 开发环境

3.概述

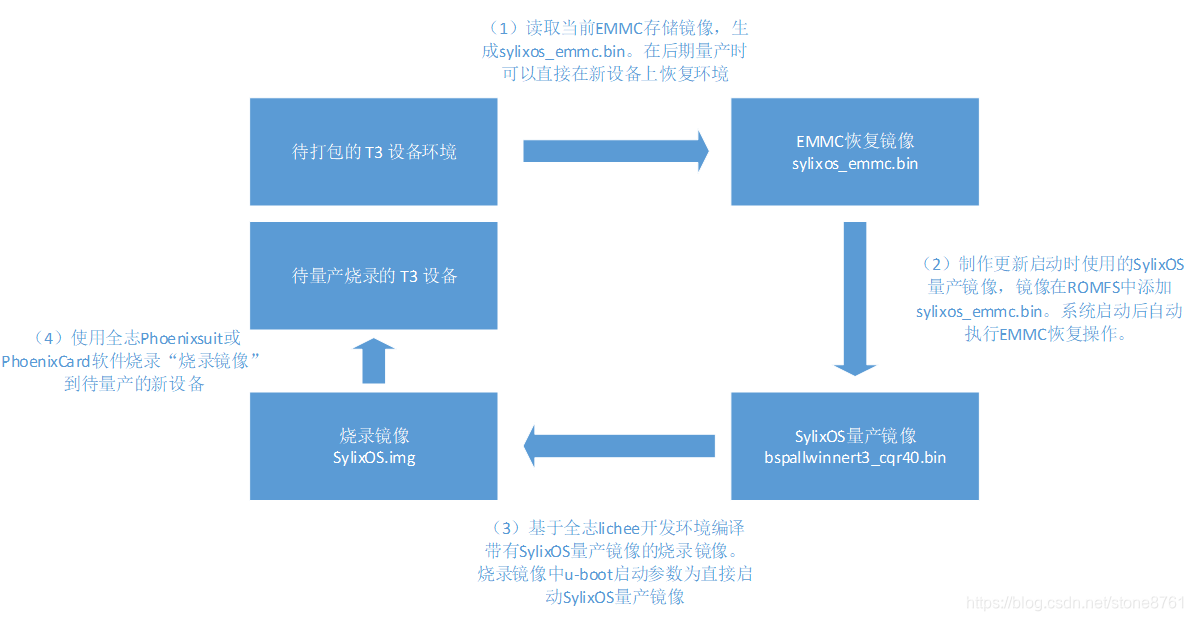

整体打包流程大致由4步组成，如图 3.1所示。

图 3.1 整体打包流程

4.生成 EMMC 恢复镜像

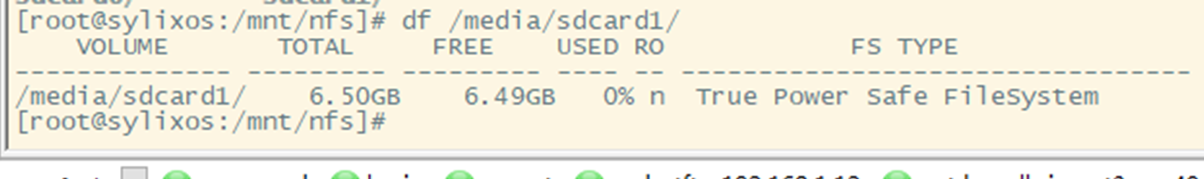

在系统中使用 df 命令确认当前文件系统使用量，以确认需要保存的 EMMC 空间大小。如图 4.1所示，由此可知当前文件系统使用量不超过 100M，加上 80M 保留分区与 80M 启动分区，当前需要保存的 EMMC 空间为 260M。

图 4.1 查看EMMC使用情况

拷贝的 EMMC恢复镜像无法保存在 EMMC中，这里使用 nfs 方式。在 PC 段启动 NFS 服务器，在设备上使用如下命令挂载目录：

# mount -t nfs 192.168.1.12:/nfsroot  /mnt/nfs

       FTP传输t3_mking到apps目录内，执行如下命令在nfs中生成 EMMC 恢复镜像

# /apps/t3_mkimg -t mmc -s 260 -o /mnt/nfs/sylixos_emmc.bin

       其中 260 表示拷贝 260M 空间，成功后可在 nfs 目录下看到对应的文件。

5.生成SylixOS量产镜像

根据《ROMFS 使用手册.docx》创建基于 RomFs 的镜像。在 RomFs 文件系统的 /apps/目录下放入 EMMC 恢复镜像和 t3_producer，/lib/ 目录下放入 libvpmpdm.so，/usr/bin/ 下放入 dd 可执行文件（libvpmpdm.so、dd 在 base 中生成）。

系统启动 main 函数中执行如下操作：

printf("updating emmc...\n");     system("/apps/t3_producer -i /apps/sylixos_emmc.bin -o mmc");     printf("update success!  rebooting\n");     system("reboot");

最终生成 SylixOS 量产镜像 bspallwinnert3_cqr40.bin

6.生成烧录镜像

1、打开 Ubuntu 虚拟机，进入全志 SDK lichee 开发目录，先做一次编译，保证编译完成。

$ cd ttu-n_original

$ sudo ./build.sh



2、拷贝 SylixOS 量产镜像到全志编译 SDK 目录 ttu-n_original\tools\pack\SylixOS 下；



3、修改文件 ttu-n_original\tools\pack\pack

在 function do_common() 中 if [ "x${PACK_PLATFORM}" = "xdragonboard" ] ; 条件内增加拷贝系统镜像到 boot-resource/ 目录

cp ../SylixOS/bspallwinnert3_cqr40_cpu0.bin boot-resource/

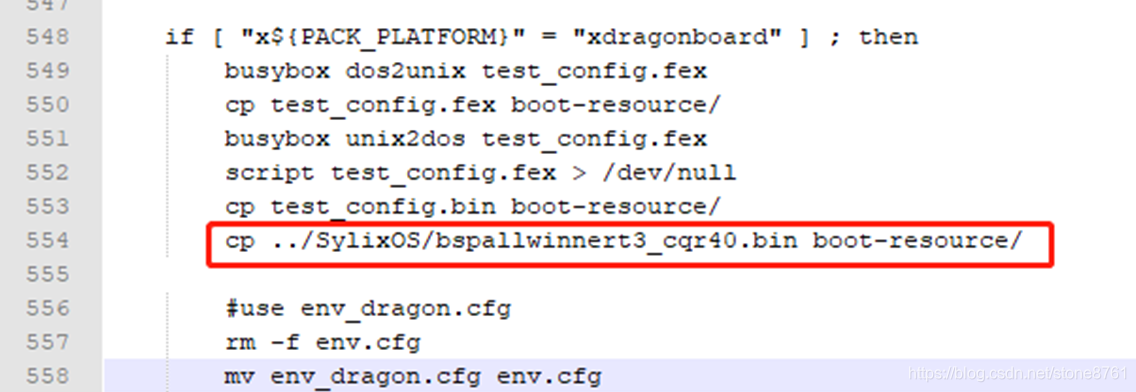

如图 6.1所示。

图 6.1



4、修改文件 ttu-n_original\tools\pack\chips\sun8iw11p1\configs\default\env_dragon.cfg

添加：sylixos_run=fatload mmc 2:2 0x40100000 bspallwinnert3_cqr40_cpu0.bin;go 0x40100000;

并修改 bootcmd ：

bootcmd=run sylixos_run

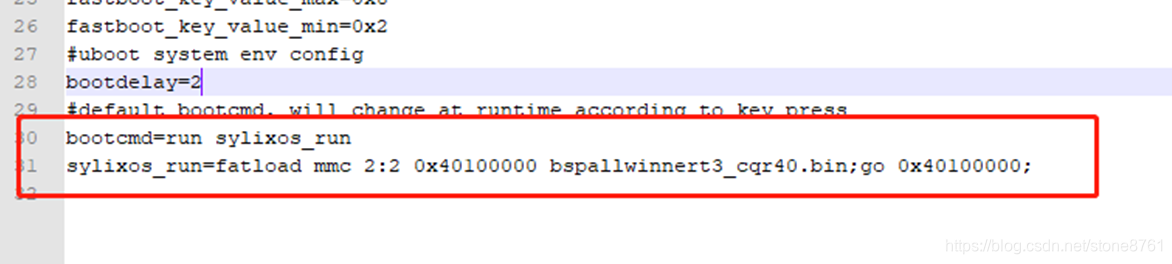

如图 6.2所示

图 6.2



5、修改文件 ttu-n_original\tools\pack\chips\sun8iw11p1\boot-resource\boot-resource.ini

改：

size=131072

为：

size=524288

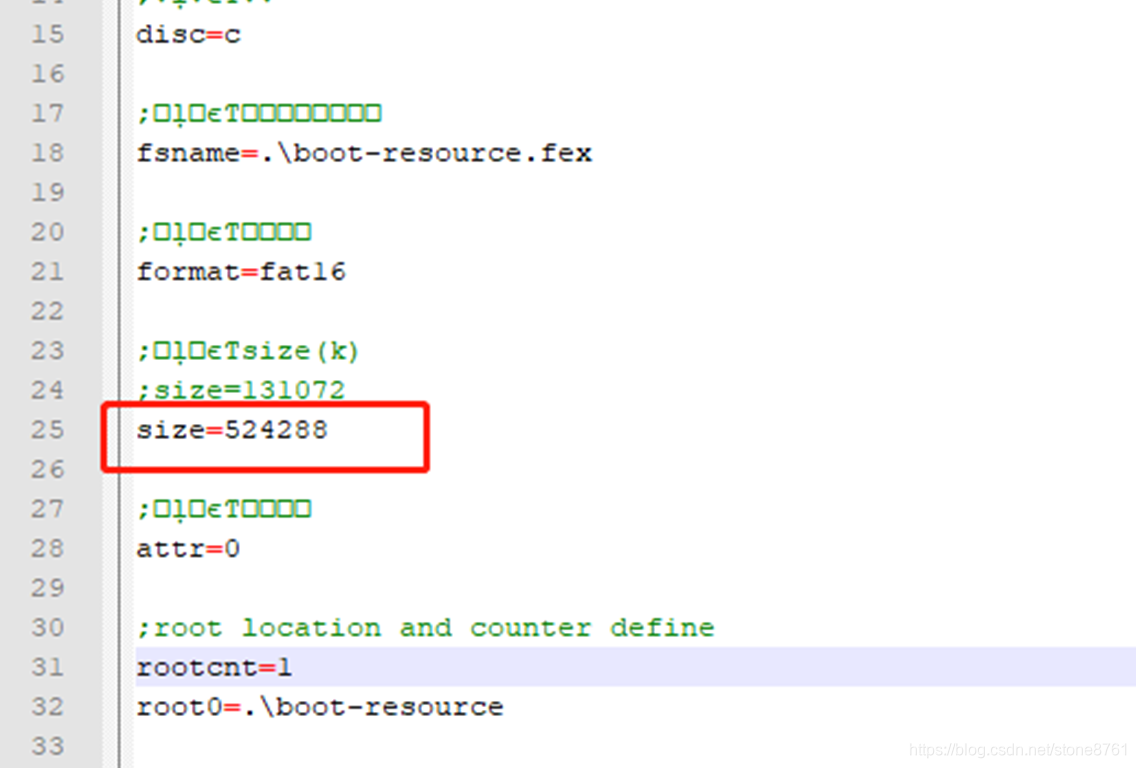

如图 6.3所示

图 6.3



修改文件：

ttu-n_original\tools\pack\chips\sun8iw11p1\configs\magton-p1\sys_partition_dragonboard.fex



改：

[partition]

    name         = boot-res

    size         = 32768

    downloadfile = "bootloader.fex"

    user_type    = 0x8000

为：

[partition]

    name         = boot-res

    size         = 1048576

    downloadfile = "bootloader.fex"

    user_type    = 0x8000



注意：此处为创建自加载镜像临时修改，创建后需恢复

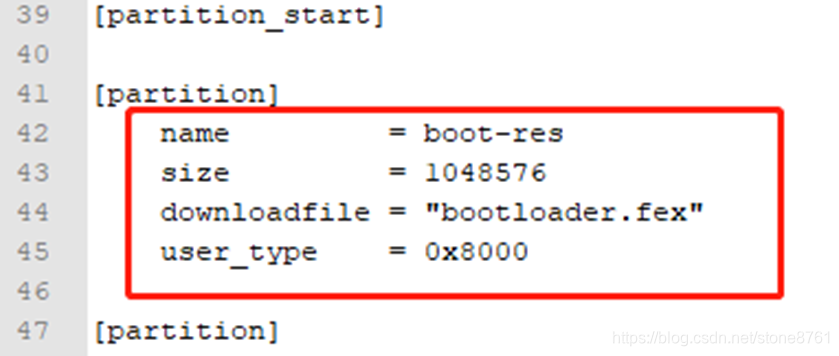

如图 6.4所示。

图 6.4



5、在根目录下打包生成新镜像

$ cd ttu-n_original

$ sudo ./build.sh pack

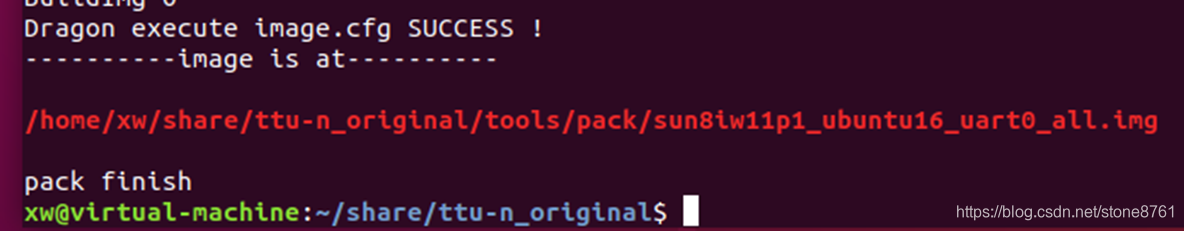

最终生成文件如图 6.5所示。

图 6.5

7.烧录过程

使用 Phoenixsuit 或 PhoenixCard 软件在新设备上直接烧录最终生成的 IMG 文件即可。这是演示 Phoenixsuit 通过 USB 烧录过程。

1. 板卡断电，将 boot 引脚接地（根据不同板卡而定，可能是按键也可能是短接冒）；

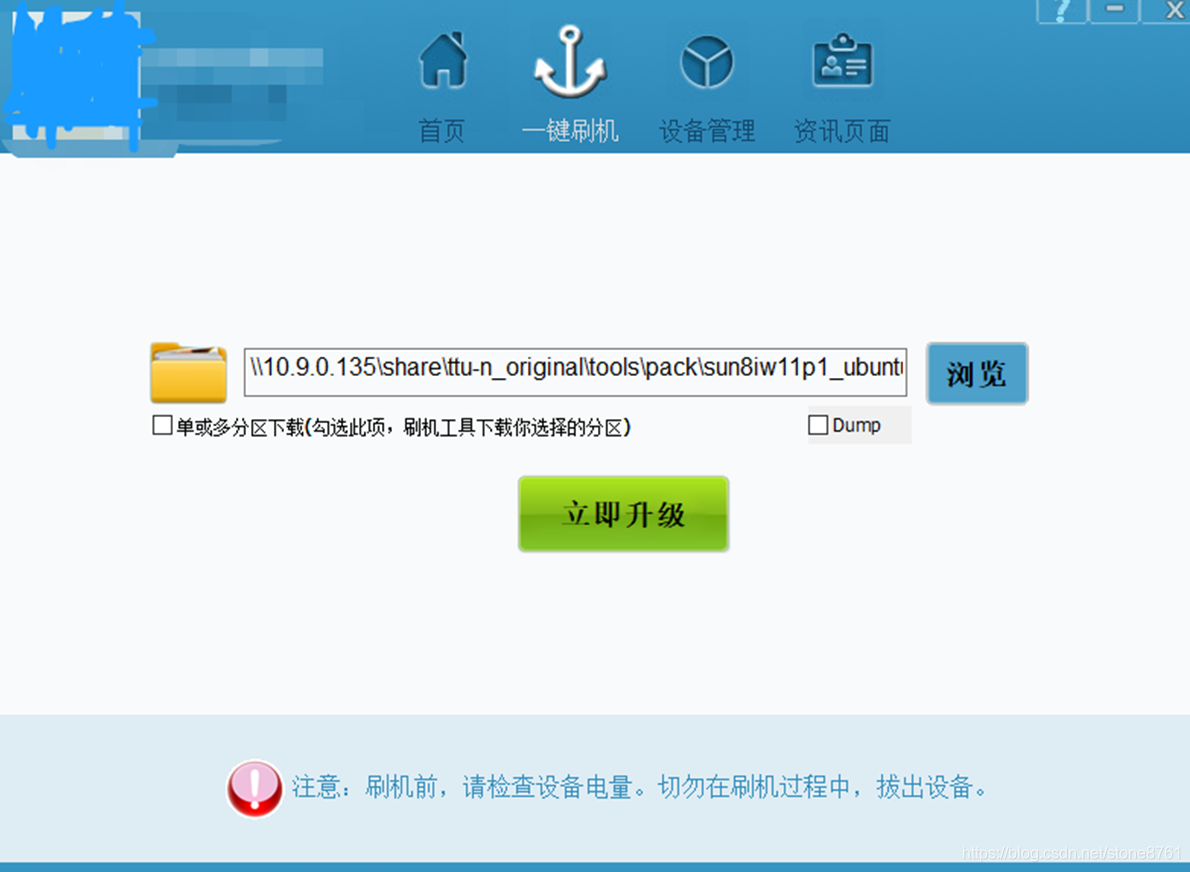

2. 打开 Phoenixsuit 软件，选中“一键刷机”，选择需要烧录的镜像，如图 7.1所示；

图 7.1

1. 板卡上电，插上 USB 线，Phoenixsuit 会自动提示是否刷机，确认即可（若没有提示可能是缺少 USB 驱动，在 Phoenixsuit 安装目录下运行 InstallUSBDrv.exe 即可）；
2. 烧录结束后，断开 USB 与 boot 脚，重新上电。
3. 上电后 uboot 会先引导 SylixOS 量产镜像，SylixOS 量产镜像运行后会读取 EMMC 恢复镜像的内容并恢复到 EMMC 中，恢复结束后自动重启，新设备被烧录为目标状态。
