1 Redis数据结构

redis的数据存储在dict.中，其数据结构为(c源码)

ypedef struct dict {
dictType *type; //理解为面向对象思想，为支持不同的数据类型对应dictType抽象方法，不同的数据类型可以不同实现
void *privdata; //也可不同的数据类型相关，不同类型特定函数的可选参数。
dictht ht[2]; //2个hash表，用来数据存储 2个dictht
long rehashidx; /* rehashing not in progress if
rehashidx == -1 */ // rehash标记 -1代表不再rehash
unsigned long iterators; /* number of iterators
currently running */
} dict;

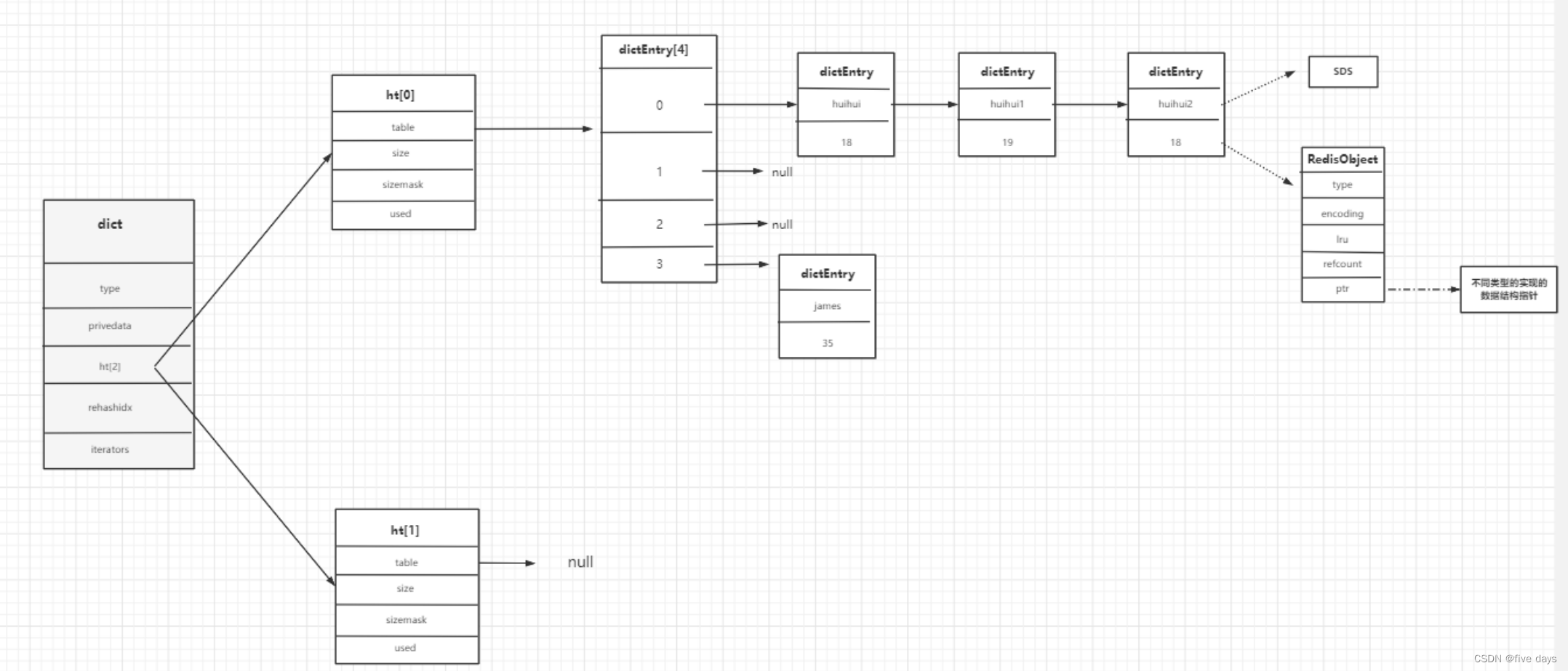

用图表示其存储流程为:

如图，redis在发生哈希冲突时，采用的是从头插法增加Entry的。那么Redis为什么要采用头插?而我们之前讲的HashMap为什么要用尾插呢?

a.头插在并发情况下会形成死链，而Redis是单线程执行，不会存在并发问题，也不会形成死链

b.头插的性能比尾插要高很多，尾插必须找到链表的最后一个位置，而头插只需要加到数据下标，并且把next指向之前的第一个数据就可以了

2 Redis扩容

redis为什么要扩容?

因为不扩容，那么从上面可以看到，每一个Node节点，若发生哈希冲突后，链表就会越来越长，查询的速度就会接近链表的速度O(n)

那么redis是如何进行扩容的呢?

2.1 扩容的时机

通过向redis加数据的时候，我们找到扩容的源码条件（dict.c文件中 _dictExpandIfNeeded方法）

//扩容条件 hash表中已使用的数量大于等于 hash表的大小
if (d->ht[0].used >= d->ht[0].size &&
//并且dict_can_resize为1 或者 已使用的大小大于hash表大
小的 5倍，大于等于1倍的时候，下面2个满足一个条件即可
(dict_can_resize ||
d->ht[0].used/d->ht[0].size >
dict_force_resize_ratio))   // dict_force_resize_ratio默认为5
{
//扩容成原来的2倍
return dictExpand(d, d->ht[0].used*2);
}

分析:何时扩容由if条件可以得出，a.当已使用的数量大于等于hash表的长度时并且dict_can_resize为true时扩容; b.或者当dict_can_resize不为true,而已使用的数量大于hash表长度的5倍时扩容

那么dict_can_resize这个参数是代表着什么呢?(c源码中的默认设置值)

static int dict_can_resize = 1; //默认是1，达到一倍的时候就会
扩容
static unsigned int dict_force_resize_ratio = 5; //5倍

dictEnableResize设置允许可以扩容，dictDisableResize会将其设置为0

void dictEnableResize(void) {
dict_can_resize = 1;
}
void dictDisableResize(void) {
dict_can_resize = 0;
}

那么这两个方法又是在哪里调用的呢?

void updateDictResizePolicy(void) {
    if (!hasActiveChildProcess()) //hasActiveChildProcess如果为true代表有子进程持久化，前面是！
        dictEnableResize();
    else //有子进程时，就会将dict_can_resize=0
        dictDisableResize();
    }
/* Return true if there are no active children processesdoing RDB saving,
* AOF rewriting, or some side process spawned by a loadedmodule. */
int hasActiveChildProcess() {
    return server.rdb_child_pid != -1 ||
            server.aof_child_pid != -1 ||
            server.module_child_pid != -1;
}

分析:从上面源码我们可以发现，当没有子进程在进行RDB、AOF持久化或者其它的一些辅助进程则会讲dict_can_resize设置为1，否则设置为0。为什么这么做呢?那是因为现在操作系统写时复制(copy-on-write)来优化子进程的使用效率。在子线程进入RDB跟AOF时，如果发生大量内存写操作，会导致进程的性能降低。所以，当在RDB或者AOF时，将扩容阈值放大到了5倍(有兴趣的可以了解下copy-on-write技术)

扩容时机总结: 1.当没有子进程在进行RDB或者AOF时，已使用的数量大于等于hash表的size时就发生扩容;2.当有子进程在进行EDB或者AOF时，已使用的数量需要大于hash表size的5倍时才进行扩容。

2.2 如何扩容

a.当满足扩容条件触发扩容时，判断是否已经在扩容了，如果在扩容或者扩容的大小跟我现在的ht[0].size一样，则这次扩容不做

b.new一个新的dictht，大小为ht[0].used*2(但是必须向上2的幂，比如6，那么大小就为8),并且ht[1]=新创建的dictht

c.我们此时有一个更大的table了，但是需要把数据迁移到ht[1].table，所以将dict的rehashidx(数据迁移的偏移量赋值0)，就代表着可以进行数据迁移了，也就是可以rehash了

d.等待数据迁移完成,数据不会马上迁移，而是采用渐进式rehash，慢慢的把数据迁移到ht[1]

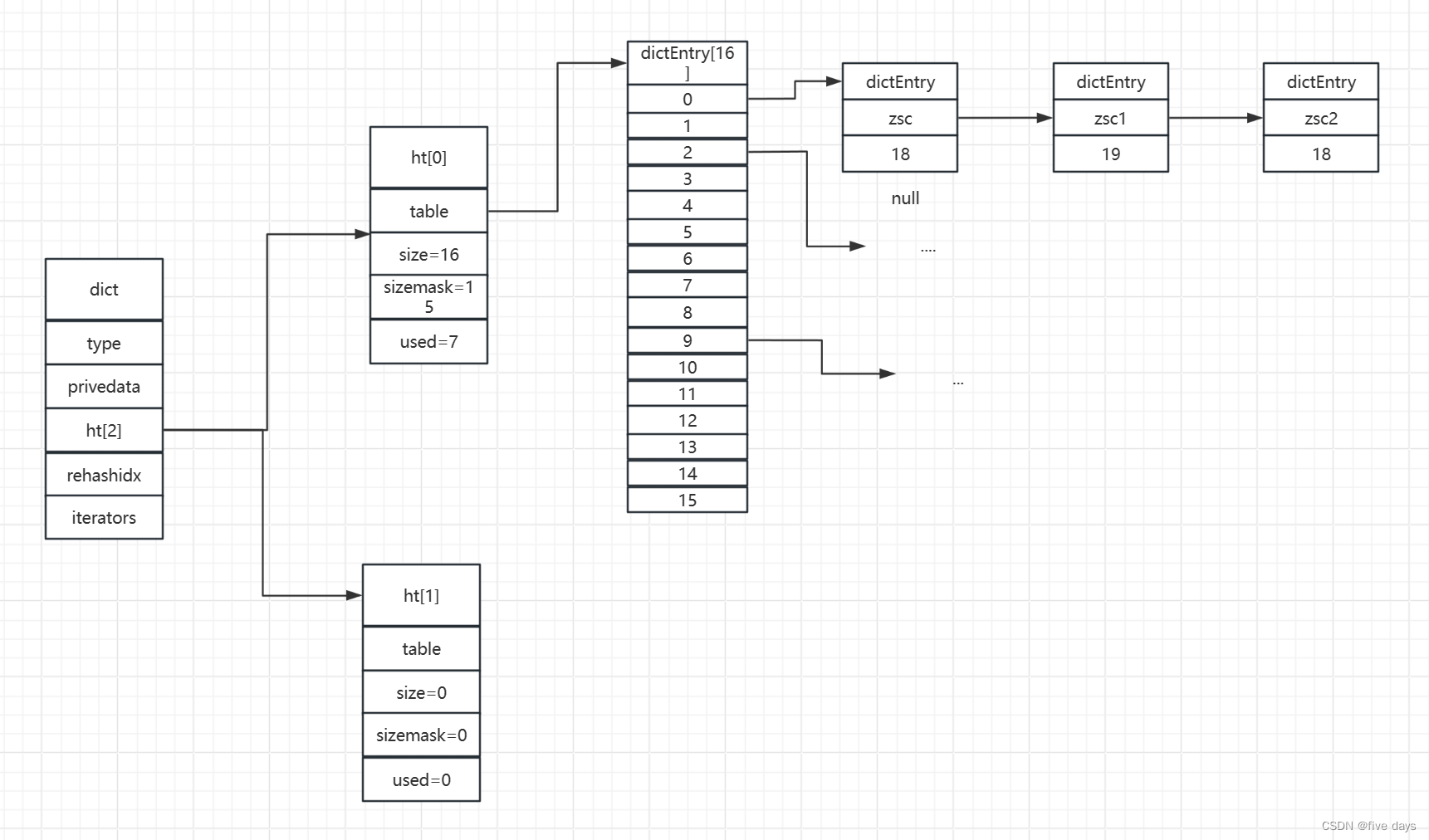

e.当数据迁移完成，ht[0].table=ht[1],ht[1].table=NULL、ht[1].size=0、ht[1].sizemask=0、ht[1].used=0

f.把dict的rehashidx=-1

C源码(dict.c文件中的dictExpand方法)

int dictExpand(dict *d, unsigned long size)
{
    /* the size is invalid if it is smaller than the number of
    * elements already inside the hash table */
    //正在扩容，不允许第二次扩容，或者ht[0]的数据量大于扩容后的数量，没有意义，这次不扩容
    if (dictIsRehashing(d) || d->ht[0].used > size)
        return DICT_ERR;
    dictht n; /* the new hash table */
    //得到最接近2的幂 跟hashMap思想一样
    unsigned long realsize = _dictNextPower(size);
    /* Rehashing to the same table size is not useful. */
    //如果跟ht[0]的大小一致 直接返回错误
    if (realsize == d->ht[0].size) return DICT_ERR;
    /* Allocate the new hash table and initialize all pointers to NULL */
    //为新的dictht赋值
    n.size = realsize;
    n.sizemask = realsize-1;
    n.table = zcalloc(realsize*sizeof(dictEntry*));
    n.used = 0;
    /* Is this the first initialization? If so it's notreally a rehashing
    * we just set the first hash table so that it canaccept keys. */
    //ht[0].table为空，代表是初始化
    if (d->ht[0].table == NULL) {
        d->ht[0] = n;
        return DICT_OK;
    }
    /* Prepare a second hash table for incremental rehashing */
    //将扩容后的dictht赋值给ht[1]
    d->ht[1] = n;
    //标记为0，代表可以开始rehash
    d->rehashidx = 0;
    return DICT_OK;
}

2.3 数据如何迁移

redis中假如一次性进行数据迁移会很耗时间，会让单条指令等待很久很久。会形成阻塞，所以，Redis采用的是渐进式Rehash,所谓渐进式，就是慢慢的，不会一次性把所有数据迁移。

那么什么时候会进行渐进式数据迁移呢?

a.每次进行key的crud操作都会进行一个hash桶的数据迁移

b.定时任务serverCron，进行部分数据迁移

CRUD（_dictRehashStep、dictRehash）

static void _dictRehashStep(dict *d) {
    if (d->iterators == 0) dictRehash(d,1);
}

int dictRehash(dict *d, int n) {
    int empty_visits = n*10; /* Max number of emptybuckets to visit. */
    //要访问的最大的空桶数 防止此次耗时过长
    if (!dictIsRehashing(d)) return 0; //如果没有在rehash返回0
    //循环，最多1次，并且ht[0]的数据没有迁移完 进入循环
    while(n-- && d->ht[0].used != 0) {
        dictEntry *de, *nextde;
        /* Note that rehashidx can't overflow as we are sure there are more
        * elements because ht[0].used != 0 */
        assert(d->ht[0].size > (unsigned long)d->rehashidx);
       //rehashidx rehash的索引，默认0 如果hash桶为空 进入自旋 并且判断是否到了最大的访问空桶数
        while(d->ht[0].table[d->rehashidx] == NULL) {
            d->rehashidx++;
            if (--empty_visits == 0) return 1;
        }
        de = d->ht[0].table[d->rehashidx]; //得到ht[0]的下标为rehashidx桶
        /* Move all the keys in this bucket from the old to the new hash HT */
        while(de) { //循环hash桶的链表 并且转移到ht[1]
            uint64_t h;
            nextde = de->next;
            /* Get the index in the new hash table */
            h = dictHashKey(d, de->key) & d->ht[1].sizemask;
            de->next = d->ht[1].table[h]; //头插
            d->ht[1].table[h] = de;
            d->ht[0].used--;
            d->ht[1].used++;
            de = nextde;
        }
        //转移完后 将ht[0]相对的hash桶设置为null
        d->ht[0].table[d->rehashidx] = NULL;
        d->rehashidx++;
    }
    /* Check if we already rehashed the whole table... */
    //ht[0].used=0 代表rehash全部完成
    if (d->ht[0].used == 0) {
        //清空ht[0]table
        zfree(d->ht[0].table);
        //将ht[0] 重新指向已经完成rehash的ht[1]
        d->ht[0] = d->ht[1];
        //将ht[1]所有数据重新设置
        _dictReset(&d->ht[1]);
        //设置-1,代表rehash完成
        d->rehashidx = -1;
        return 0;
    }
    /* More to rehash... */
    return 1;
}

将ht[1]的属性复位

static void _dictReset(dictht *ht)
{
    ht->table = NULL;
    ht->size = 0;
    ht->sizemask = 0;
    ht->used = 0;
}

分析:CRUD操作每次可访问的hash空桶数为1*10= 10 个hash桶，并且while(n--),n是为1的，也就是说，CRUD操作只会优先查到一个hash桶，然后仅仅把该hash桶中的数据迁移完后就什么也不做了。

定时任务，定时任务的执行频率会根据redis.conf中的hz配置。定时任务也是在规定时间段内会进行部分迁移(每次100+个hash桶)，判断一个时间，该时间内能做多少次就做多少次

定时任务的入口方法(server.c文件中的serverCron),最终执行rehash的方法（dictRehashMilliseconds）

int dictRehashMilliseconds(dict *d, int ms) { // ms默认传的是1
    long long start = timeInMilliseconds();
    int rehashes = 0;
    //进入rehash方法 dictRehash 去完成渐进时HASH
    while(dictRehash(d,100)) {
        rehashes += 100;
        //判断是否超时
        if (timeInMilliseconds()-start > ms) break;
    }
    return rehashes;
}

可以看到定时任务传给dictRehash方法中的n为100，也就是说，定时任务可访问的最大空桶说为1000，而while循环中，定时任务可以循环100次，可以处理100个hash桶的数据迁移，而ms传值为1，也就是redis中默认的定时任务是在1ms内能处理多少个hash桶就处理多少个hash桶。

3 Redis扩容流程图

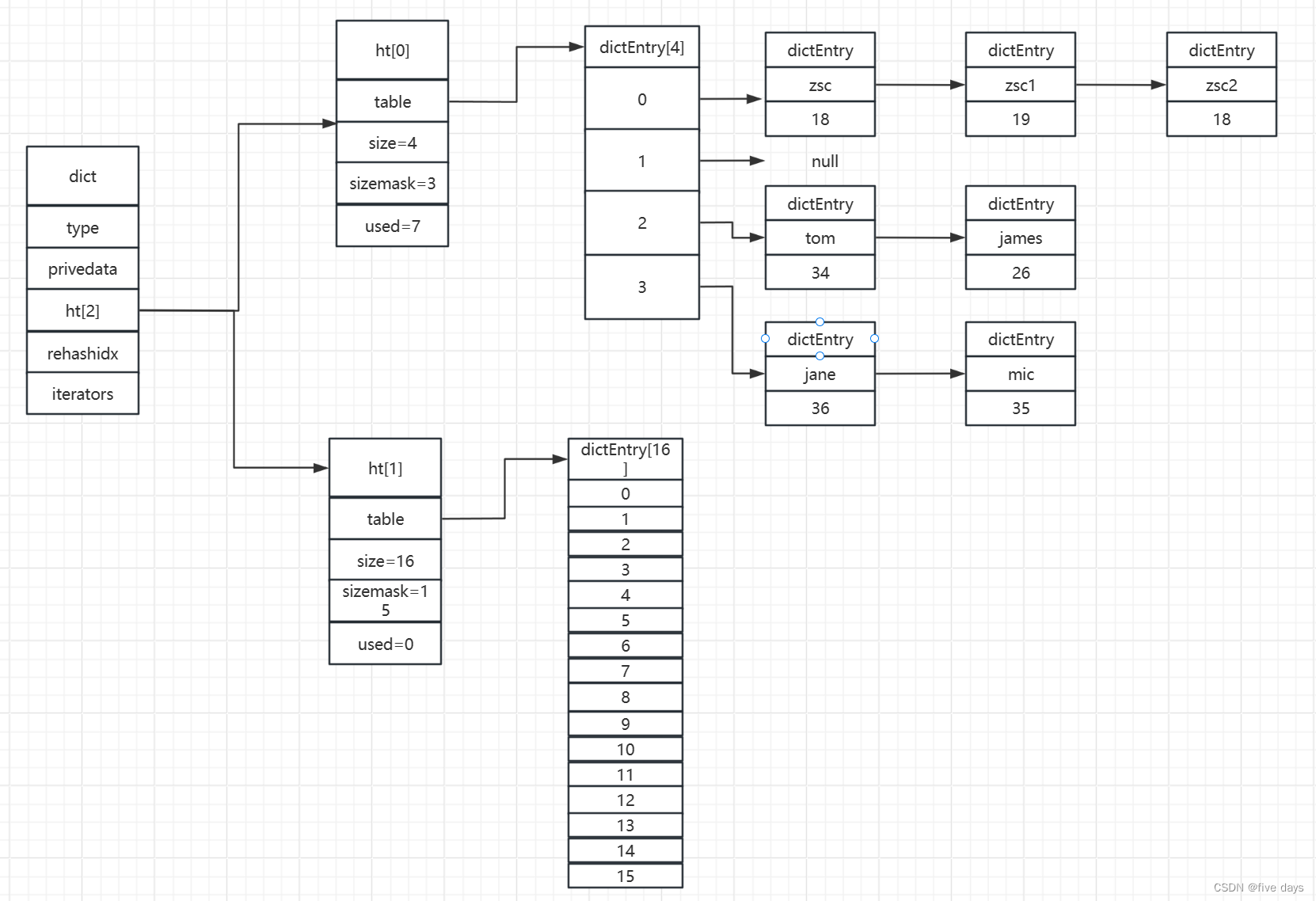

假如我们新增了一个数据jane:36，通过计算hash值得出在dicEntry下标为3的位置上，则就使用头插法挂在dicEntry[3]的链表位置上，此时也没有RDB或AOF子进程在进行，而ht[0].used=7>ht[0].size=4,则触发扩容机制，ht[1].size初始化为2*ht[0].used=14,向上取2的幂得16，于是如图所示:

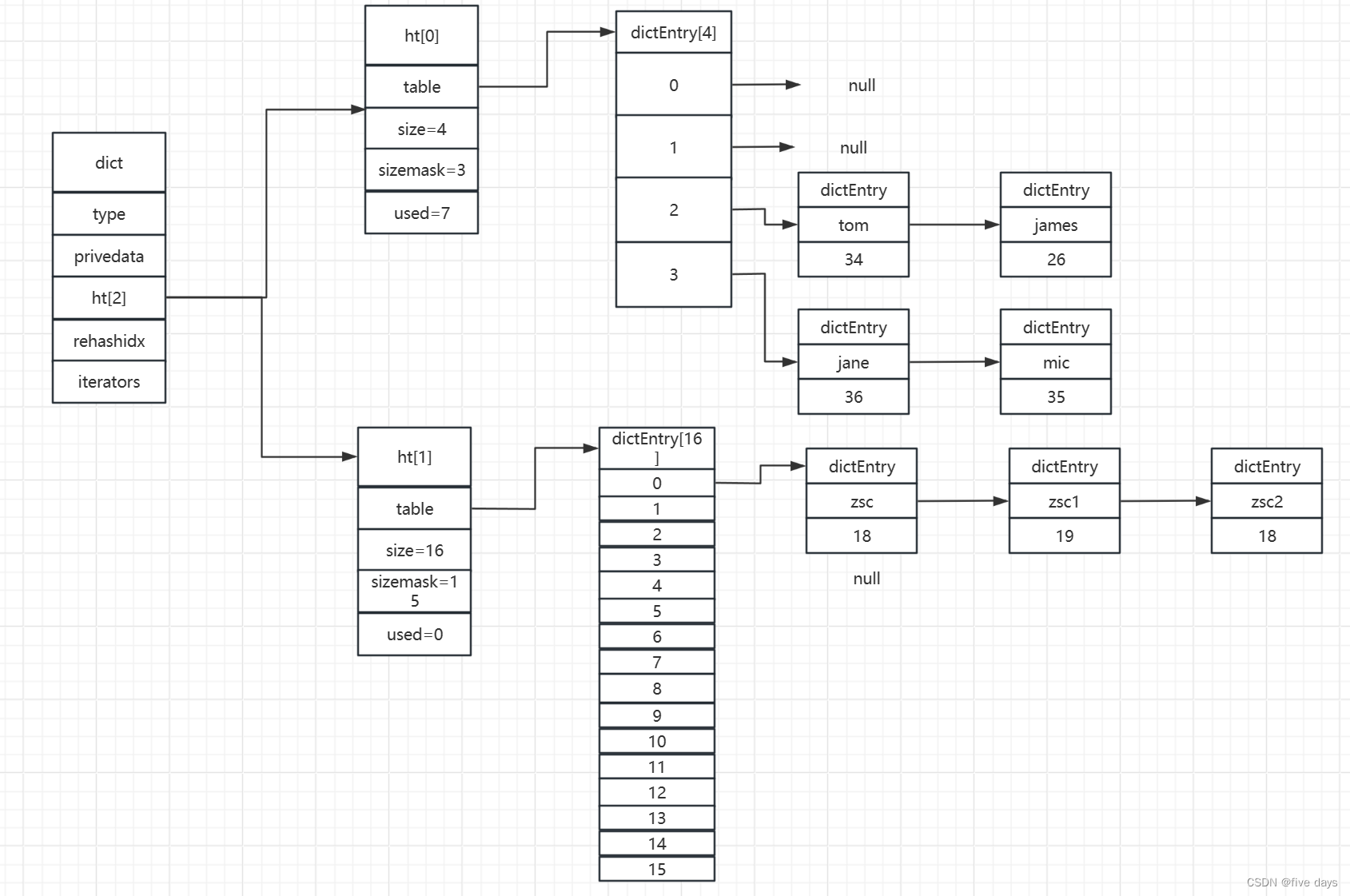

此时满足扩容得条件，则rehashidx=0，即从ht[0].table得下标0处得hash桶开始做迁移,这里为了演示的方便，我们假设索引为0处的hash桶的3个key 重新计算hash后（原下标计算hash(zsc&3) = 0 ,迁移后下标计算hash(zsc) & 15 = 0），下标值仍为0，则迁移后如图所示:
