鼠标的usb 线序

鼠标的usb头 接线

鼠标的usb 线序 OK

VCC =白
D- =黄
C+ =红
GND =绿

支持原创，打赏随意，万分感谢！！！

---

其它参考：

usb键盘鼠标部分线序颜色有出入

一般的排列方式是：红白绿黑从左到右

定义：

红色－USB

标有－VCC、Power、5V、5VSB字样

绿色－USB数据线（正）－DATA+、USBD+、PD+、USBDT+

白色－USB数据线（负）－DATA-、USBD-、PD-、USBDT+

黑色－地线

－GND、Ground

---

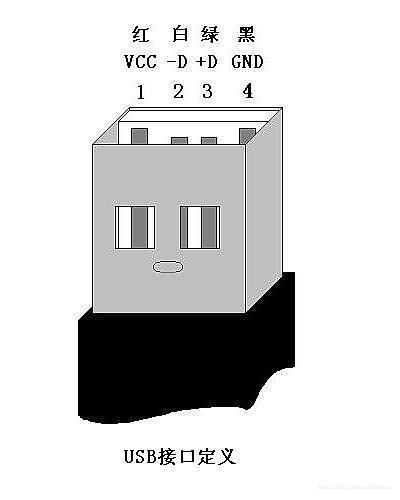

红、白、绿、黑，分别是Vcc/Data-/Data+/Gnd

VCC是电源接入、GND为接地，DP、DM是差分信号；PORT-、PORT+是数据负、正信号。

USB里面的DP等同PORT+；DM就等同PORT-

---

USB鼠标/键盘

USB线

黄线Vcc为+5V高电平

红色－USB电源标有－VCC、Power、5V

红线为地线GND低电平

黑色－地线－GND、Ground

绿线为Keyboard DATA高电平

绿色－USB数据线（正）－DATA+、USBD+、PD+

白线为Keyboard Clock低电平

白色－USB数据线（负）－DATA-、USBD-、PD-

不同的键盘连线颜色的定义可能也不同

附:USB的数据线为差分输入,在对接时一般不考虑正负

定义：

1、红色－USB电源 标有－VCC、Power、5V、5VSB字样

2、白色－USB数据线（负）－DATA-、USBD-、PD-、USBDT-

3、绿色－USB数据线（正）－DATA+、USBD+、PD+、USBDT+

4、黑色－地线 －GND、Ground

VCC =白
D- =黄
C+ =绿
GND =兰
