lcd12864只亮不显示问题，拔了VEE连接线解决

arr_starry

于 2025-03-29 01:17:44 发布

阅读量922

点赞数 18

文章标签：单片机

本文链接：https://blog.youkuaiyun.com/starry_0106/article/details/146571235

版权

首先叠个甲，本人是个菜鸟，不会看时序写代码，只会照葫芦画瓢，拿个demo照着改，网上找了很多办法，但是看懂怎么操作的不多，刚好老师催的急了，从头学不现实，刚好瞎猫碰到死耗子，碰对了，也是给完全不懂的一个方法尝试。
先说我出现的问题：
lcd屏全是浅蓝色的，看到别人显示的字，中间应该是有深蓝的，硬件是老师给的，应该是用过的，遂排除硬件问题，软件问题，程序是开发板例程，出错概率应该也不大，遂也排除，然后找接线问题。我是把20根引脚都接上了，就不亮。
解决方法：

把vee引脚（从GND往旁边数两个引脚，不算gnd数两个）接线断开，就正常显示。

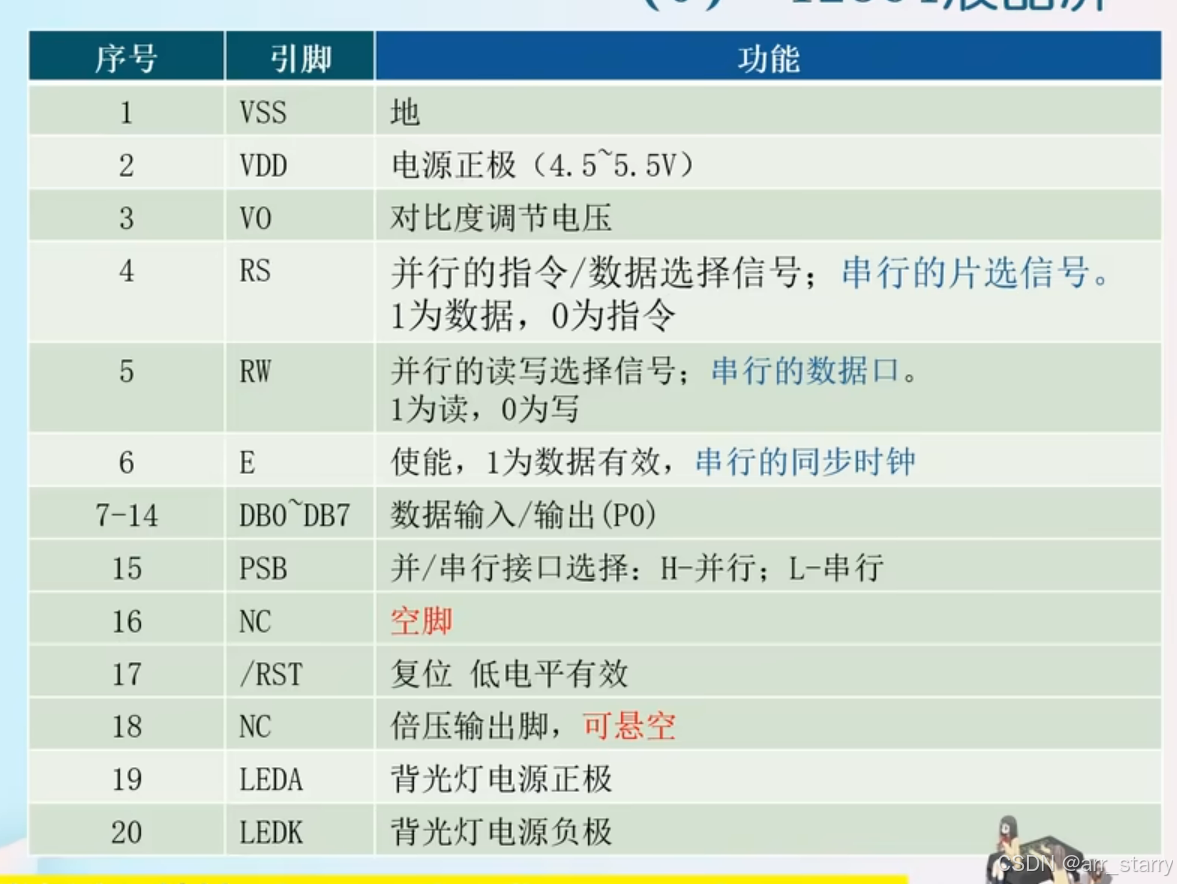

原因：
VEE是对比度调节电压，可能电压太高就看不出来，断开就正常了。
接下来是在网上找的大家常说的几个类型
首先看到有说调显示屏背面VR电阻的，我看有的说这个出场一般会调好，一般情况不建议动他

1. 51黑电子论坛看到的（下面是其中一个，还有一些其他回答可以看看

检查:
1.硬件接线对吗?(包括单片机有无正常工作 … lcd12864接線有無問題,程序中使用管脚與接線是否相符)
2.编写的程序適合這個LCD對嗎?(LCD 12864不只一總型號…不同的型號驅動程是有差別)
3.编写的程序對嗎?
4.lcd 12864對比調整適當
5.lcd損壞 …(這種情形相當少見)

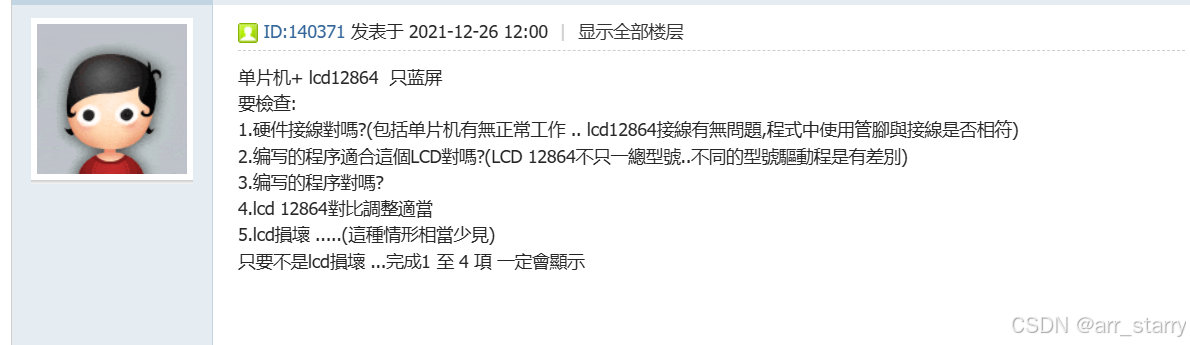

在这里插入图片描述

2. 优快云各项回答

1）串口通讯的，要看单片机的频率是不是一样的呢
2）你看一下驱动程序，字库里面的内容有没有在驱动利用起来
3）P0上拉电阻坏了
4）程序错了/线接错了

3.貌似是AI整合的

1、首先，对应硬件PDF文档确定你的接线没有任何问题，如果是51单片机，用P0口一定要加10K的上拉电阻，不然就算程序正常，也无法显示出来。 2、其次，要注意第三脚VO的连接方式，这个是对比度电位引脚，实际中常采用10K的可变电阻滑动端连接VO脚，固定端的一段接VCC，另外一端应根据实际硬件连接。如果用的是LCD1602液晶显示屏，另一端直接接到GND就可以了。
