简介

一、定义

职责链（Chain of Responsibility）模式：避免将请求发送者与接受者耦合在一起，让多个对象都有机会接受请求，将这些对象连成一条链，并且沿着这条链传递请求，直到有对象处理它为止。职责链模式是一种对象行为型模式。

二、组件

Handler（抽象处理者）：它定义了一个处理请求的接口，一般设计为抽象类，由于不同的具体处理者处理请求的方式不同，因此在其中定义了抽象请求处理方法。因为每一个处理者的下家还是一个处理者，因此在抽象处理者中定义了一个抽象处理者类型的对象（如结构图中的successor），作为其对下家的引用。通过该引用，处理者可以连成一条链。
ConcreteHandler（具体处理者）：它是抽象处理者的子类，可以处理用户请求，在具体处理者类中实现了抽象处理者中定义的抽象请求处理方法，在处理请求之前需要进行判断，看是否有相应的处理权限，如果可以处理请求就处理它，否则将请求转发给后继者；在具体处理者中可以访问链中下一个对象，以便请求的转发。

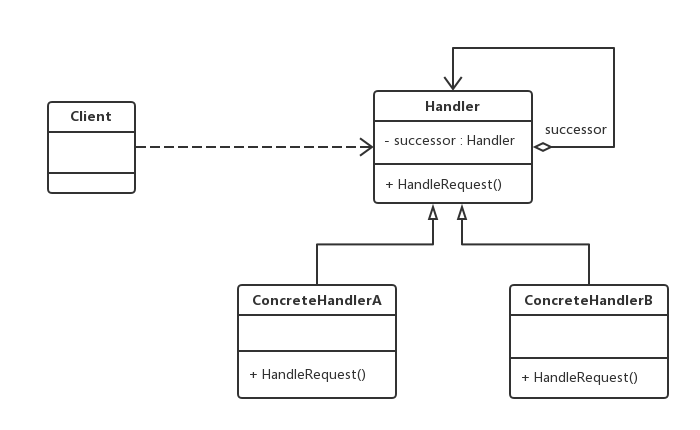

三、结构图

在这里插入图片描述

示例：采购单分级审批

一、请求类

//采购单：请求类
class PurchaseRequest {
    private double amount;  //采购金额
    private int number;  //采购单编号
    private String purpose;  //采购目的

    public PurchaseRequest(double amount, int number, String purpose) {
        this.amount = amount;
        this.number = number;
        this.purpose = purpose;
    }

    public void setAmount(double amount) {
        this.amount = amount;
    }

    public double getAmount() {
        return this.amount;
    }

    public void setNumber(int number) {
        this.number = number;
    }

    public int getNumber() {
        return this.number;
    }

    public void setPurpose(String purpose) {
        this.purpose = purpose;
    }

    public String getPurpose() {
        return this.purpose;
    }
}

二、抽象&具体处理者

//审批者类：抽象处理者
abstract class Approver {
    protected Approver successor; //定义后继对象
    protected String name; //审批者姓名

    public Approver(String name) {
        this.name = name;
    }

    //设置后继者
    public void setSuccessor(Approver successor) {
        this.successor = successor;
    }

    //抽象请求处理方法
    public abstract void processRequest(PurchaseRequest request);
}

//主任类：具体处理者
class Director extends Approver {
    public Director(String name) {
        super(name);
    }

    //具体请求处理方法
    public void processRequest(PurchaseRequest request) {
        if (request.getAmount() < 50000) {
            System.out.println("主任" + this.name + "审批采购单：" + request.getNumber() + "，金额：" + request.getAmount() + "元，采购目的：" + request.getPurpose() + "。");  //处理请求
        }
        else {
            this.successor.processRequest(request);  //转发请求
        }
    }
}

//副董事长类：具体处理者
class VicePresident extends Approver {
    public VicePresident(String name) {
        super(name);
    }

    //具体请求处理方法
    public void processRequest(PurchaseRequest request) {
        if (request.getAmount() < 100000) {
            System.out.println("副董事长" + this.name + "审批采购单：" + request.getNumber() + "，金额：" + request.getAmount() + "元，采购目的：" + request.getPurpose() + "。");  //处理请求
        }
        else {
            this.successor.processRequest(request);  //转发请求
        }
    }
}

//董事长类：具体处理者
class President extends Approver {
    public President(String name) {
        super(name);
    }

    //具体请求处理方法
    public void processRequest(PurchaseRequest request) {
        if (request.getAmount() < 500000) {
            System.out.println("董事长" + this.name + "审批采购单：" + request.getNumber() + "，金额：" + request.getAmount() + "元，采购目的：" + request.getPurpose() + "。");  //处理请求
        }
        else {
            this.successor.processRequest(request);  //转发请求
        }
    }
}

//董事会类：具体处理者
class Congress extends Approver {
    public Congress(String name) {
        super(name);
    }

    //具体请求处理方法
    public void processRequest(PurchaseRequest request) {
        System.out.println("召开董事会审批采购单：" + request.getNumber() + "，金额：" + request.getAmount() + "元，采购目的：" + request.getPurpose() + "。");        //处理请求
    }
}

三、客户端：创建职责链

class Client {
    public static void main(String[] args) {
        Approver wjzhang,gyang,jguo,meeting;
        wjzhang = new Director("张无忌");
        gyang = new VicePresident("杨过");
        jguo = new President("郭靖");
        meeting = new Congress("董事会");

        //创建职责链
        wjzhang.setSuccessor(gyang);
        gyang.setSuccessor(jguo);
        jguo.setSuccessor(meeting);

        //创建采购单
        PurchaseRequest pr1 = new PurchaseRequest(45000,10001,"购买倚天剑");
        wjzhang.processRequest(pr1);

        PurchaseRequest pr2 = new PurchaseRequest(60000,10002,"购买《葵花宝典》");
        wjzhang.processRequest(pr2);

        PurchaseRequest pr3 = new PurchaseRequest(160000,10003,"购买《金刚经》");
        wjzhang.processRequest(pr3);

        PurchaseRequest pr4 = new PurchaseRequest(800000,10004,"购买桃花岛");
        wjzhang.processRequest(pr4);
    }
}
