rcfile和orcfile

一、数据存储要考虑哪些方面

1. 数据加载时间

   Facebook数仓每天存储的数据量超过20TB，数据加载既有磁盘I/O又有网络传输，时间占用大

2. 快速的数据查询

3. 低的空间占用

   数据压缩/数据编码

4. 适合多种查询模式

   如果所有人都查相同的字段，那么就可以针对这个字段做优化，如建立索引，但是不同的人在查询数据的时候，数据组合模式不同。

5. 数据的写速度（我理解在大数据中不重要）

二、行式存储和列式存储

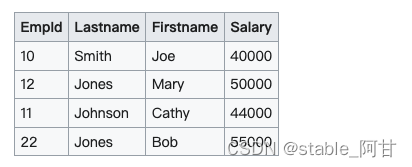

1. 行存储

001:10,Smith,Joe,40000;002:12,Jones,Mary,50000;003:11,Johnson,Cathy,44000;004:22,Jones,Bob,55000;

**优点：**适用于OLTP系统，每次都查一整行数据的，数据的写速度快

缺点：

1. 在数仓中查询速度慢，因为一般仅需要查少数几列数据，但行存储会加载所有数据
2. 压缩率低（我理解是不同的列存储在一起，很少会有相邻数据有重复，等后面看了数据压缩再确定）

2. 列存储

10:001,12:002,11:003,22:004;Smith:001,Jones:002,Johnson:003,Jones:004;Joe:001,Mary:002,Cathy:003,Bob:004;40000:001,50000:002,44000:003,55000:004;

2.1 两种模式：

• Column-store

​ 每列是单独的关系，称为 Column-store，如MonetDB

​ 优点：减少数据加载量

​ 缺点：无法保证一行里的所有列存在同一个节点上， 这样会在重组时带来网络传输开销，过度的网络传输是MR的瓶颈。

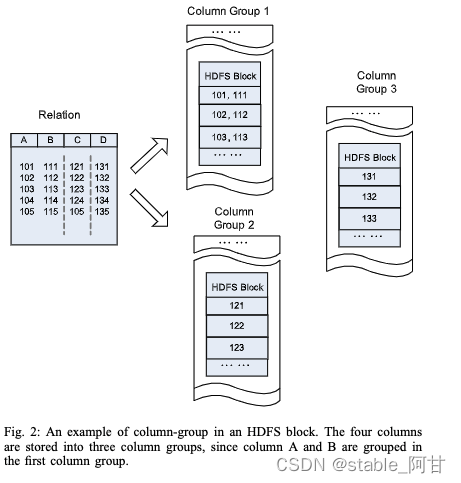

• Column-group

​ 把列按照不同的组合存储，称为 Column-group，如 C-store

​ **优点：**如果能把查询模式确定下来，那就能减少重组带来的消耗

​ **缺点：**数仓中查询模式一般都难以确定，所以不太可能带来上面的优点，多种组合（一个列反复和其他列组合）又会增加存储

三、RCFile的设计与实现

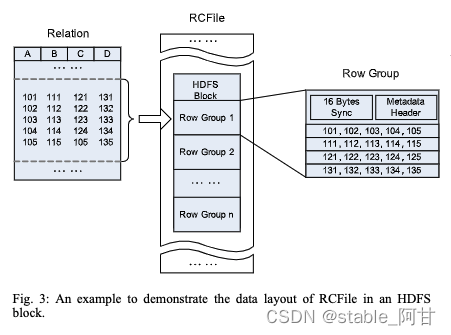

3.1 数据分布

1. 采用行列结合的方式

   切块(block) -> 切行(row group) -> 切列 （可以想一下为什么先切行，再切列）

   一个表可以存储在多个block，一个block上的可以有多个row group

2. 每个 row group 分成三个部分：

   • sync maker，标记一个 row group 的开始，用来做 row group 分割
   • row group的元数据信息，存了多少记录，每列占了多少字节，一列中的每个字段有多少字节（可以想一下为什么存这些信息）
   • 实际的数据

3.2 数据压缩

​ 在每一个row group中，元数据和数据分开压缩

​ 元数据：采用 RLE 编码（Run Length Encoding ）算法来压缩，因为一个列中有很多字段的长度是一样的

​ **数据：**每列单独压缩（为什么），使用 GZIP 压缩算法来达到高的压缩率

3.3 数据读取和懒解压

• 数据读取

​ 根据元数据信息，只读取需要列的数据

​ 例：table：（c1, c2, c3, c4）

​ select c1 from table where c4 = 1

​ 只读取 c1 和 c4 到内存

• 懒解压

  当一个列真正被需要的时候才解压对应的 row group（where 为 true）

​ 如上面的sql会先解压c4，如果发现了 c4 = 1的row group，才解压 c1的列

3.3 row group size

​ row group szie的设计要考虑的问题：

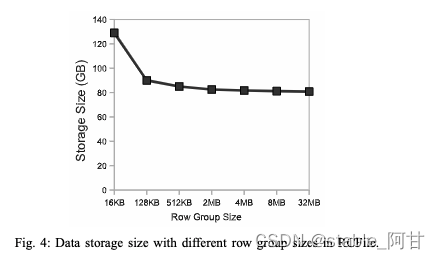

1. 存储空间占用率，大的 row group size 有更高的压缩率，Facebook使用 GZIP 压缩，当 row group size 达到 4MB 的时候，存储空间占用率下降到瓶颈；

2. 读取性能，小的 row group size 在做懒解压时候性能更好

**总结：**RC File的诞生解决了当时现有存储的问题，在存储性能、查询效率上都有了很大的提升。具体对比看下面的：

http://web.cse.ohio-state.edu/hpcs/WWW/HTML/publications/papers/TR-11-4.pdf

五、ORC

5.0 RC File 的缺点

• RC File 没有类型，存的全是blob (Blob 对象表示一个不可变、原始数据的类文件对象。它的数据可以按文本或二进制的格式进行读取)
  • 不能按类型优化
  • 因为不知道存储的是什么类型，所以不能保存有用的索引信息
  • 复杂类型不能被分解，都是字节流
• 基于流的编码器压缩（不确定是什么意思，我觉得可以和下面提到的压缩做对比）
  • 解压时必须从 row group 的头部开始
• 懒解压慢

5.1 ORC 做的改进

提升查询效率

• 添加索引信息

降低存储占用

• 使用有类型的Writer和Reader，提供轻量级压缩技术，如dictionary encoding，bit packing，delta encoding和run length encoding，使得文件变小。
• 在轻量级压缩的基础上，可以使用通用的压缩技术，如ZLIB、snappy、LZO、LZ4、ZSTD

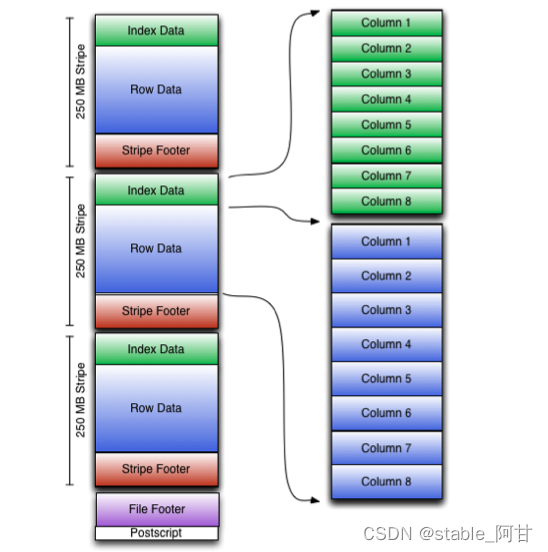

5.2 结构

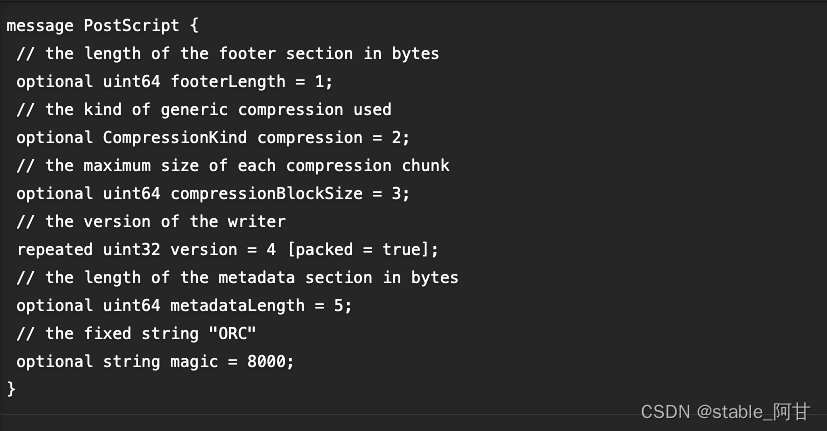

5.2.1 Postscript

• 怎样解析其他部分的信息，如 footer 和 metadata
  • 文件的版本，即最低支持那个版本的hive
• 采用的压缩格式（none，zlib，snappy）

5.2.2 Footer

• 整体文件布局
• 列的类型信息
• 行数
• 文件级别每列的统计信息
  • 原始类型都记录min/max，int, double, string, decimal, date, timestamp
  • 数值类型记录sum
  • 从hive1.1.0开始，记录hasNull用来优化 ‘is null’ 查询

5.2.3 File Metadata

• stripe级别的列统计信息

5.3 类型信息

在真正存储的时候不会存储复杂类型，会把复杂里涉及到的列展开存储，

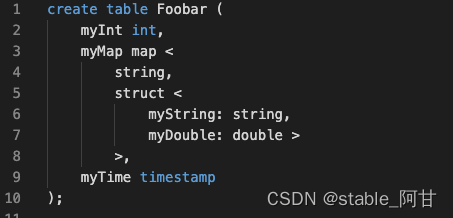

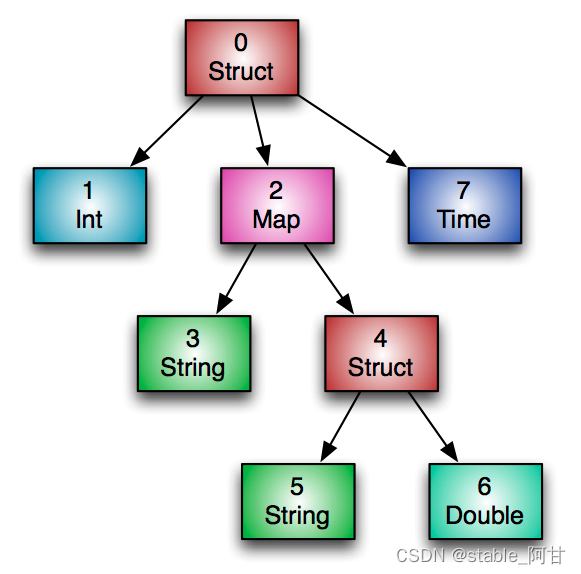

如下列sql创建一个这样的表，真正存储的时候会先序遍历这个树来进行存储

5.2 压缩

5.3 运行时长度编码（Run Length Encoding，RLE）

5.3.1 整数

编码规则：

• **无符号数：**varint编码

  我们存储的大部分数据都是小整数，根本占不到32位，如果用32位来存储的话，会有很多字节是0，这样太浪费了，varint编码解决的就是把整数用更少的字节来存储，编码规则是源码的每 7 个bit分成一组，然后在每组的最高有效位放置 1 或者 0，1代表下一个字节还是属于这个整数，0代表下个字节开启新的整数

  如整数300，32位编码大端序是 00000000 00000000 00000001 00101100

  ​ 小端序是 00101100 00000001 00000000 00000000

  进行 varint 编码后就是：10101100 00000010，只需要占2个字节

  解码：按照首位的1把字节拼接，去掉每一组的最高有效位，进行计算

  ​ 10101100 00000010

  ​ -> 0101100 0000010（小端序）

  反转 -> 0000010 0101100

• **有符号数：**ZigZag 编码

  负数不能用源码存储，需要用反码存储，反码是源码除了符号位外，其余取反加一

  如 -1的源码：1000000 00000000 00000000 00000000，反码是 11111111111111111111111111111111

  因为负数的最高有效位是符号为，如果直接用 varint编码的话，无法降低存储（目前理解是最少也要占 5 个字节，教程说要把负数转成 Long 再用 varint 编码，占用的就是10个字节，现在还不懂。）

  ZigZag的思路是把负数映射到无符号数上，在对无符号数进行varint编码，映射算法：

  (n << 1) ^ (n >> 31) （对于 32 位整数），把符号为移到最后一位
  如 n = -1
  -1: 11111111111111111111111111111111
  n << 1: 11111111111111111111111111111110
  n >> 31: 11111111111111111111111111111111
  (n << 1) ^ (n >> 31) = 00000000000000000000000000001 = 1
  对1进行 varint 编码就能用 1 个字节表示

  解码：
  (n >> 1) ^ - (n & 1)
  如编码之后的 n = 1
  n & 1: 00000000000000000000000000001 = 1
  -（n & 1）: 11111111111111111111111111111111
  1 >> 1: 00000000000000000000000000000
  (1 >> 1) ^ -(n & 1) = 11111111111111111111111111111111


存储：

​ 数据分成两类，一类是间隔一个小整数的序列 Run，如 1, 3, 5, 7, 9；一类是正常的整数序列 Literal

​ Run:

​ [起始数字 - 3, 差值, 结束数字]，起始数字的范围是 0 ~ 127，如序列 100 - 1编码为 [0x61, 0xff, 0x64].

​ Literals:

​ 序列长度取反，varint编码数字

​ 如[2, 3, 6, 7, 11]被编码为[0xfb, 0x02, 0x03, 0x06, 0x07, 0xb]

5.3.2 Byte Run Length Encoding

​ 把数据分成两类，一类是连续相同的字节 Run（至少三个），一类是连续不相同的字节 Literals

​ Runs：

​ 存连续的字节数 - 3（不清楚为什么要 -3）用来当控制字符，0 ~ 127，如 100 个 0 的编码是 [0x61, 0x00]

​ Literals:

​ 存连续的字节数取反用来当控制字符 -128 ~ -1，0x44, 0x45 的编码是 [0xfe, 0x44, 0x45]

0xfe:
反码：11111110
源码：10000010 = -2

5.3.3 Boolean Run Length Encoding

​ boolean类型编码把多个值放到一个 byte 存储，如 [0xff, 0x80] 表示 1 个true和7个false（1000 0000）

5.3.4 String，Char，VarChar

​ 两种编码方式：

• 直接编码：

  记录两个流：

  ​ DATA，LENGTH

  ​ 如：[“Nevada”, “California”] 的 DATA 是 NevadaCalifornia，LENGTH 是 [6, 10].

• 字典编码（解决重复字符串的问题）：

  记录三个流：

  ​ DATA，DICTIONARY_DATA，LENGTH

  ​ 如 [“Nevada”, “California”, “Nevada”, “California”, and “Florida”]

  ​ DICTIONARY_DATA 是 CaliforniaFloridaNevada”

  ​ LENGTH 是 [10, 7, 6]

  ​ DATA 是 [2, 0, 2, 0, 1].
