DHCP Relay中继实验

最新推荐文章于 2024-07-09 22:27:19 发布
原创 最新推荐文章于 2024-07-09 22:27:19 发布 · 680 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络 #运维 #华为 #网络协议 #服务器

DHCP Relay实验

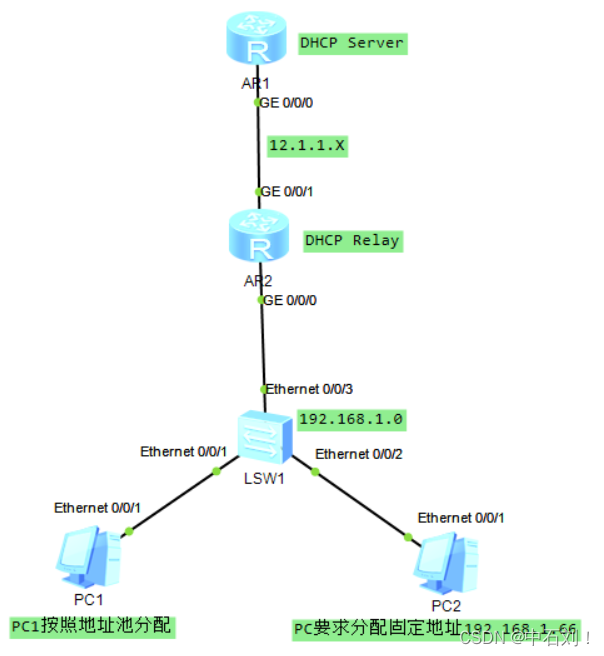

拓扑图

在这里插入图片描述
要求PC1按照地址池自动分配，而PC要求分配固定的地址，网段信息已经在图中进行标明。

设备配置

AR1：
AR1作为DHCP Server基本配置跟DHCP Server没区别，不过要加一条静态路由，使得可以与PC的网关相互通信。
[Huawei]dhcp enable
首先使能DHCP功能；

[Huawei]ip pool relay
在全局下设置一个名字叫作“relay”IP地址池；

[Huawei-ip-pool-relay]network 192.168.1.0 mask 255.255.255.0
宣告192.168.1.0网段的地址；

[Huawei-ip-pool-relay]gateway-list 192.168.1.1
设置PC的网关为192.168.1.1；

[Huawei-ip-pool-relay]static-bind ip-address 192.168.1.66 mac-address 5489-98ee-684b
设置指定PC的IP地址，通过MAC地址进行绑定，此处的MAC地址是PC2的MAC地址，MAC地址可以在PC2的基本信息中看到；

[Huawei-ip-pool-relay]excluded-ip-address 192.168.1.200 192.168.1.254
设置排除的IP地址，也就是不进行分配的IP地址；

[Huawei-ip-pool-relay]dns-list 8.8.8.8 114.114.114.114
设置DNS地址；

[Huawei]int g0/0/0
进入接口

[
