该博客介绍了如何使用OpenCV的approxPolyDP函数以指定精度对轮廓进行多边形拟合。首先，通过灰度处理、高斯模糊、Canny边缘检测和膨胀操作检测图像轮廓，然后使用approxPolyDP函数对轮廓进行拟合，并绘制拟合后的多边形。博客提供了测试代码并展示了结果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

概述

这个函数可以用 指定精度的多边形 拟合轮廓。

函数

void cv::approxPolyDP
(
	InputArray 	  curve,
    OutputArray   approxCurve,
    double 	epsilon,
    bool 	closed
)

curve	输入的轮廓（点的集合）
approxCurve	输出的轮廓（点的集合）
epsilon	精度（拟合的边线到原轮廓的距离）
closed	如果值为ture，则多边形闭合；否则，开放。

测试代码

#include "widget.h"
#include "ui_widget.h"

#include <QDebug>

#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>

#include <vector>

using namespace cv;
using namespace std;

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    //定义输入和输出图像
    Mat src;
    Mat dst_gray,
        dst_blur,
        dst_canny,
        dst_dilate;

    //载入图像
    src = imread("c:/opencv/x6.bmp");
    if(src.empty())
    {
        qDebug()<<"加载图片失败！";
        return;
    }
    //显示
    imshow("src",src);

    //灰度处理
    cv::cvtColor(src,dst_gray,COLOR_BGR2GRAY);
    //高斯模糊
    GaussianBlur(dst_gray,dst_blur,Size(3,3),0,0);
    //边缘检测
    Canny(dst_blur,dst_canny,200,220);
    //膨胀
    dilate(dst_canny,dst_dilate,Mat());

    //检测轮廓
    vector<vector<Point>> contours;
    findContours(dst_dilate,contours,RETR_EXTERNAL,CHAIN_APPROX_NONE);

    //多边形拟合
    vector<vector<Point>> approxCurve(contours.size());

    for (uint i=0;i<contours.size();i++)
    {
        //计算周长
        double len = arcLength(contours[i],true);
        //拟合
        approxPolyDP(contours[i],approxCurve[i],len*0.02,true);
    }
    //打印
    qDebug()<<approxCurve.size();

    //克隆
    Mat dst= src.clone();

    //绘制拟合图形
    drawContours(dst,approxCurve,-1,Scalar(255,0,255),2);

    //显示
    imshow("dst",dst);

}

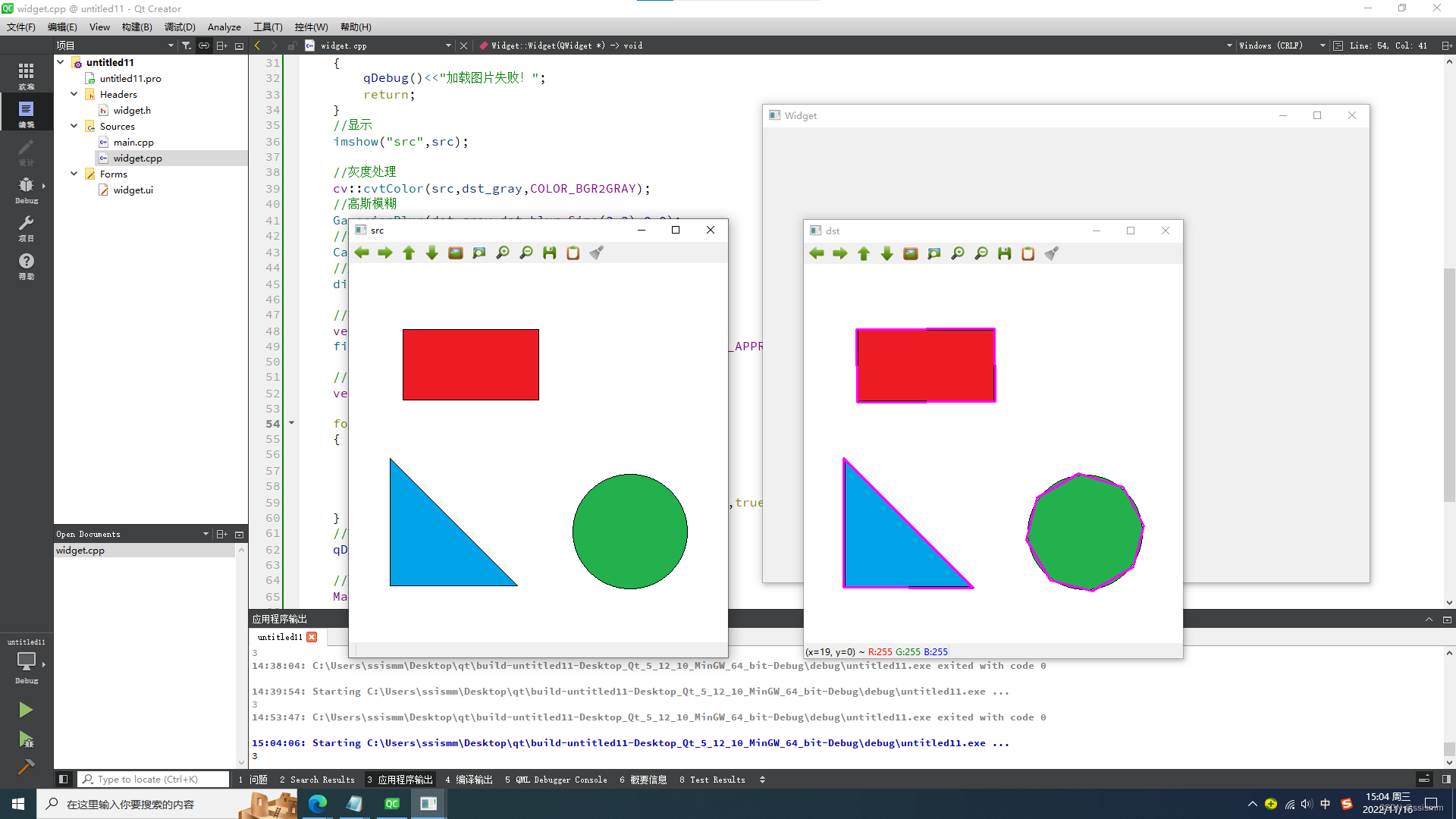

Widget::~Widget()
{
    delete ui;
}
