Hex Editor 解析

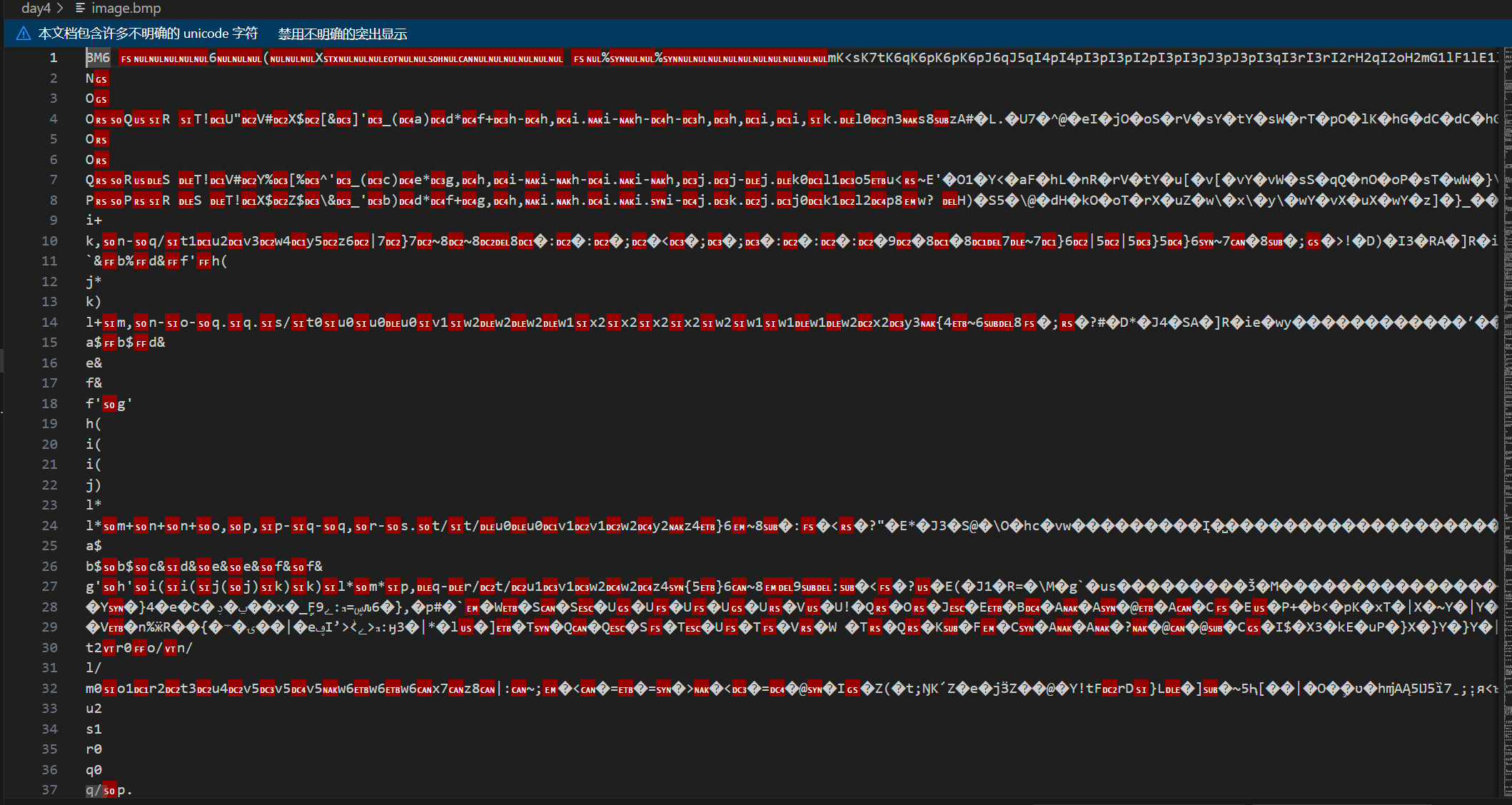

在vs code 文本方式打开一张图片会直接显示乱码

一、核心定义与嵌入式场景价值

Hex Editor（十六进制编辑器）是直接以二进制/十六进制形式查看、编辑文件或存储介质数据的专业工具，其核心价值在于绕过文件格式的上层封装，直达字节级数据本质。

嵌入式开发中的三大核心应用价值

应用场景	具体问题	Hex Editor 解决方案
BMP文件头验证	验证结构是否符合代码解析逻辑	直接查看 bfType=0x4D42、biBitCount=24 等关键字段
像素数据调试	调试存储异常和颜色顺序问题	分析 BGR 顺序、行对齐填充字节的实际分布
二进制文件验证	验证编译后文件的完整性与指令正确性	检查帧缓冲路径、内存映射参数等关键数据

二、基础核心功能

2.1 多格式数据查看与解析

功能模块	技术实现	嵌入式应用示例
十六进制主体显示	字节数据以十六进制网格呈现	识别BMP文件开头的 4D 42 标识
多编码同步预览	右侧显示ASCII/Unicode编码字符	快速定位BMP保留字段是否为0
数据类型转换	支持多种数值类型转换	将 bfSize 字段的4字节转为十进制
偏移量定位	显示文件偏移地址，支持快速跳转	跳转至BMP像素数据起始位置（bfOffBits）

关键技术点：

• 小端序处理：BMP文件采用小端存储，工具需正确解析
• 实时转换：选中字节即时显示对应的各种数值格式
• 智能识别：自动识别常见文件格式的签名特征

2.2 精准编辑与修改

### 编辑操作分类

#### 基础编辑
- **字节级修改**：直接点击十六进制值编辑
  *应用：修改BMP的 `biWidth` 字段适配开发板分辨率*
- **块操作**：复制、剪切、粘贴、填充、删除数据块
  *应用：快速生成测试用的像素数据块*

#### 结构编辑
- **插入/删除字节**：调整文件结构
  *应用：在BMP头后插入自定义标识字段*
- **撤销/重做**：多步操作回退
  *应用：避免误修改导致文件损坏*

三、进阶专业功能

3.1 文件结构分析与解析

结构模板解析

// BMP文件头结构体模板
typedef struct {
    uint16_t bfType;      // 偏移 0x00: 文件类型
    uint32_t bfSize;      // 偏移 0x02: 文件大小
    uint16_t bfReserved1; // 偏移 0x06: 保留字段
    uint16_t bfReserved2; // 偏移 0x08: 保留字段
    uint32_t bfOffBits;   // 偏移 0x0A: 数据偏移
} bmp_file_header_t;

功能特性：

• 自定义模板导入：支持C语言结构体定义自动解析
• 智能字段映射：直观展示各字段值是否符合预期
• 格式高亮：不同数据结构区域用颜色区分

数据解析增强

• 内置格式解析器：自动识别BMP、ELF等格式边界
• 校验值计算：MD5、SHA-1验证文件完整性
• 区域标记：高亮显示54字节BMP文件头区域

3.2 对比与差分分析

对比模式	技术实现	应用场景
双文件对比	同步显示，颜色标记差异	对比"显示正常"与"颜色偏蓝"的BMP文件
差分报告	输出差异字节偏移地址和值	定位像素格式转换逻辑错误
版本回溯	追踪同一文件的不同修改版本	分析BMP结构调整对显示效果的影响

典型工作流：

1. 加载正常和异常的BMP文件
2. 自动识别并高亮显示差异字节
3. 生成差异报告，定位R/B分量存储问题
4. 对应代码中的像素格式转换逻辑进行修复

3.3 存储介质直接操作

设备级访问能力

### 存储操作功能矩阵

| 操作层级 | 功能描述 | 嵌入式应用 |
|---------|----------|------------|
| **设备编辑** | 直接访问存储设备 | 查看开发板SD卡中的BMP文件 |
| **扇区操作** | 按扇区大小划分数据 | 定位BMP在扇区中的存储位置 |
| **数据恢复** | 扫描空闲扇区找回数据 | 恢复开发板误删除的BMP文件 |

### 关键技术点
- **权限要求**：需要root权限访问原始设备
- **扇区对齐**：512字节/4K字节扇区兼容
- **签名识别**：按 `4D 42` 标识找回BMP文件数据

3.4 自动化与脚本扩展

脚本化批处理

# 示例：批量检查BMP文件位深度
def check_bmp_bitdepth(file_path):
    with open(file_path, 'rb') as f:
        f.seek(0x1C)  # biBitCount字段偏移
        bit_count = struct.unpack('<H', f.read(2))[0]
        return bit_count == 24

# 批量处理文件夹中的所有BMP
bmp_files = [f for f in os.listdir('.') if f.endswith('.bmp')]
valid_files = [f for f in bmp_files if check_bmp_bitdepth(f)]

自动化功能：

• 宏录制：记录常用操作序列
• 脚本扩展：Python/Lua自定义脚本支持
• 批量处理：对多个文件执行统一修改
• 快捷键定制：适配高频调试场景

四、嵌入式开发典型应用场景

4.1 BMP文件合法性校验

文件头验证清单

### 关键字段检查点

| 字段名称 | 偏移地址 | 期望值 | 检查目的 |
|---------|----------|--------|----------|
| `bfType` | 0x00 | 0x4D42 | 验证BMP文件标识 |
| `biBitCount` | 0x1C | 0x0018 | 确认24位色深 |
| `bfOffBits` | 0x0A | 0x0036 | 验证标准头大小 |
| `biCompression` | 0x1E | 0x0000 | 确认无压缩格式 |

### 问题排查流程
1. 代码提示"不是24位BMP"时，直接查看偏移0x1C处
2. 检查`biBitCount`字段是否为0x18（十进制24）
3. 验证其他关键字段是否符合标准BMP格式

4.2 像素数据异常调试

行对齐分析

### 行对齐计算规则
- **理论行大小** = 宽度 × 3（24位BMP）
- **实际行大小** = (理论行大小 + 3) & ~3
- **填充字节** = 实际行大小 - 理论行大小

### 典型问题诊断
| 现象 | 可能原因 | 检查方法 |
|------|----------|----------|
| 显示错位 | 行对齐计算错误 | 查看每行末尾填充字节 |
| 颜色异常 | BGR顺序错误 | 检查单个像素的3字节顺序 |
| 图像扭曲 | 行数计算错误 | 验证`biHeight`绝对值 |

颜色顺序验证

• 正确顺序：B→G→R（3字节）
• 代码对应：B=line_data[3x], G=line_data[3x+1], R=line_data[3x+2]
• 调试方法：选中单个像素的3字节，确认存储顺序

4.3 二进制程序调试

ELF文件分析要点

### 关键数据验证
- **字符串常量**：检查`/dev/fb0`路径是否正确嵌入
- **数值常量**：验证`1024×600×4=2457600`映射大小
- **函数调用**：确认`mmap`参数传递正确性

### 调试流程
1. 打开交叉编译生成的可执行文件
2. 搜索关键字符串和数值常量
3. 验证系统调用参数的正确性
4. 对比不同编译版本的二进制差异

五、主流工具对比与选型指南

工具名称	核心优势	适用平台	嵌入式开发亮点	许可类型
WinHex	存储介质直接编辑、数据恢复	Windows	直接访问开发板SD卡扇区	商业
010 Editor	强大的结构体模板与解析器	跨平台	内置BMP解析模板，自动展示字段值	商业

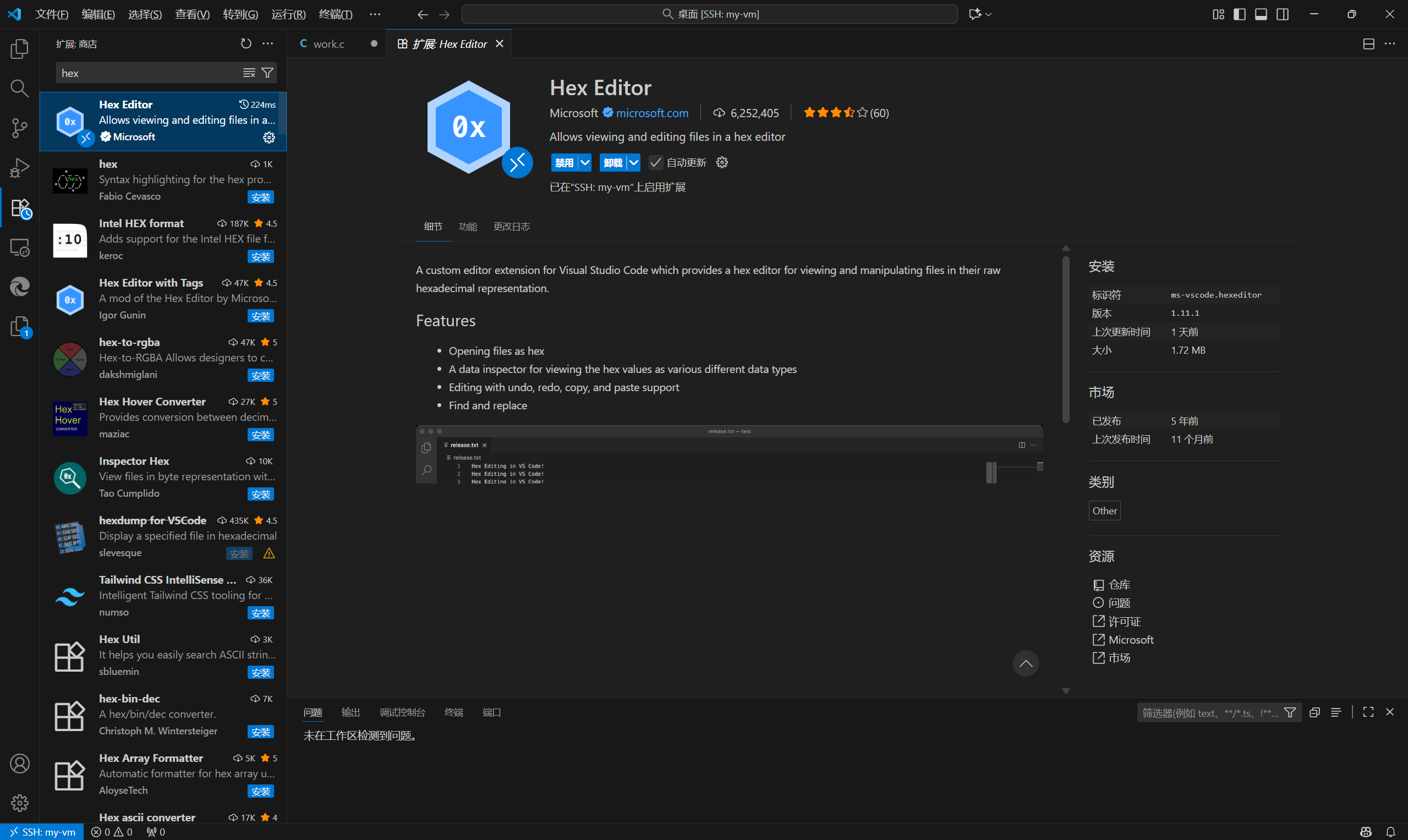

VS Code Hex	轻量、与代码编辑环境集成	跨平台	同时打开代码与BMP文件对比	免费
HxD	免费、支持大文件（GB级）	Windows	快速计算多个文件的校验值	免费
hexdump	命令行工具、脚本友好	Linux	集成到自动化构建流程	免费

选型建议矩阵

使用场景	推荐工具	理由
硬件级存储调试	WinHex	专业的设备访问能力
结构化文件分析	010 Editor	强大的模板解析功能
日常开发调试	VS Code Hex	与开发环境无缝集成
批量文件处理	HxD + 脚本	免费且支持大文件
自动化流水线	hexdump	命令行工具易于集成

六、使用最佳实践与注意事项

6.1 安全操作规范

### 操作前准备
1. **文件备份**：编辑关键文件前务必创建备份
2. **版本控制**：重要修改前保存文件快照
3. **环境隔离**：在测试环境中验证修改效果

### 编辑注意事项
- **字节序一致性**：确保工具解析顺序与文件存储序一致
  *示例：`bfSize=0x0012C036`应解析为1228854字节*
- **权限管理**：操作存储设备时需要root权限
- **格式兼容性**：确保编辑后仍符合无压缩BMP规范

6.2 调试工作流优化

系统化调试方法

1. 问题复现：在开发板上重现显示异常
2. 数据提取：从开发板获取有问题的BMP文件
3. 对比分析：与正常文件进行十六进制对比
4. 定位根源：根据差异定位代码逻辑问题
5. 验证修复：修改后重新测试并验证

性能优化技巧

• 大文件处理：使用支持GB级文件的工具
• 内存管理：对于超大文件采用流式处理
• 缓存策略：合理配置工具的内存使用参数

七、总结

Hex Editor在嵌入式BMP显示开发中发挥着不可替代的作用，它提供了从文件结构验证到像素数据调试的完整解决方案。通过熟练掌握这些工具的使用技巧，开发者能够：

• 快速定位硬件与软件交互中的数据问题
• 深入理解文件格式的底层存储机制
• 高效调试显示异常等复杂问题
• 提升开发效率和质量保证能力

选择合适的Hex Editor工具并建立规范的调试流程，将显著提升嵌入式图形开发的效率和质量。

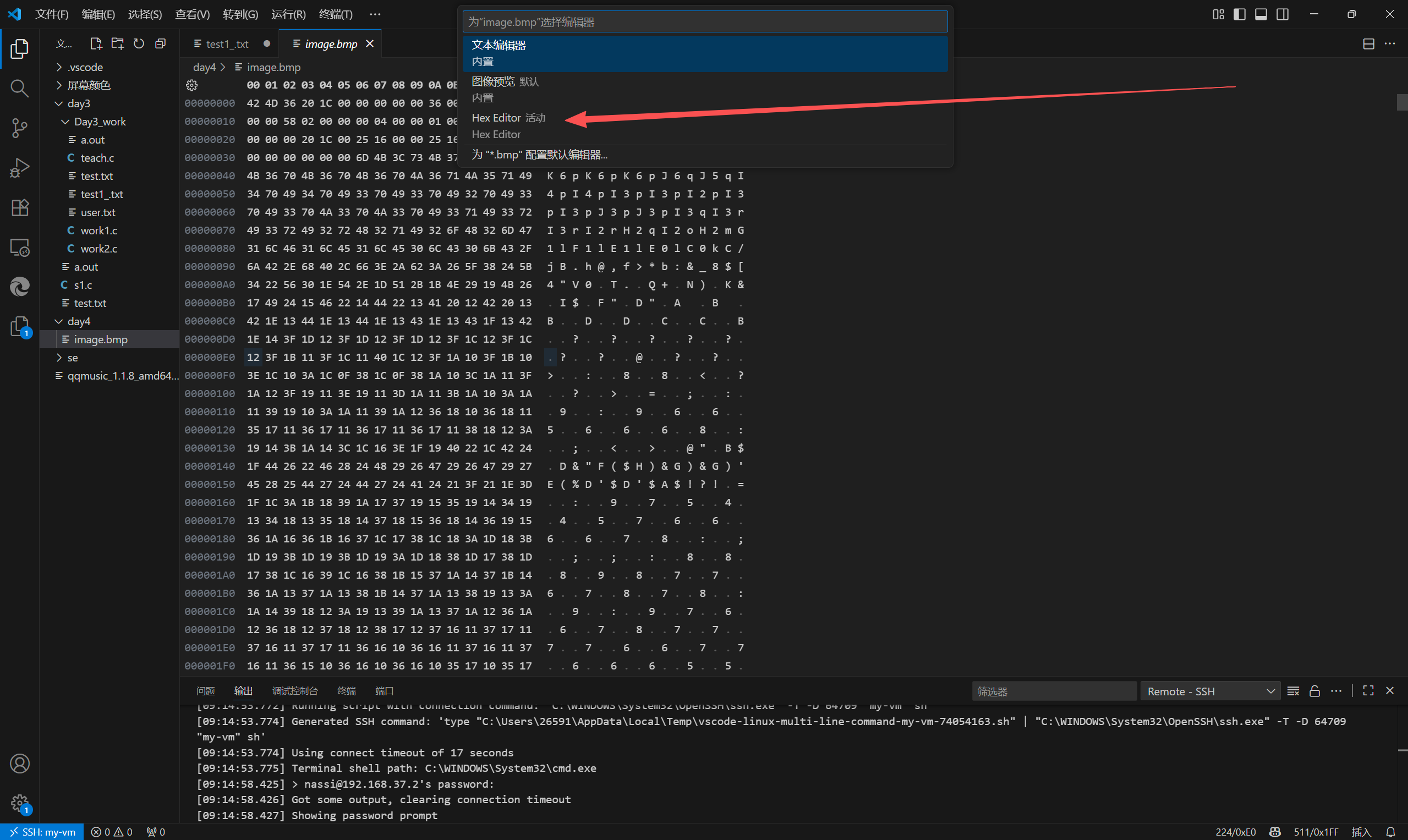

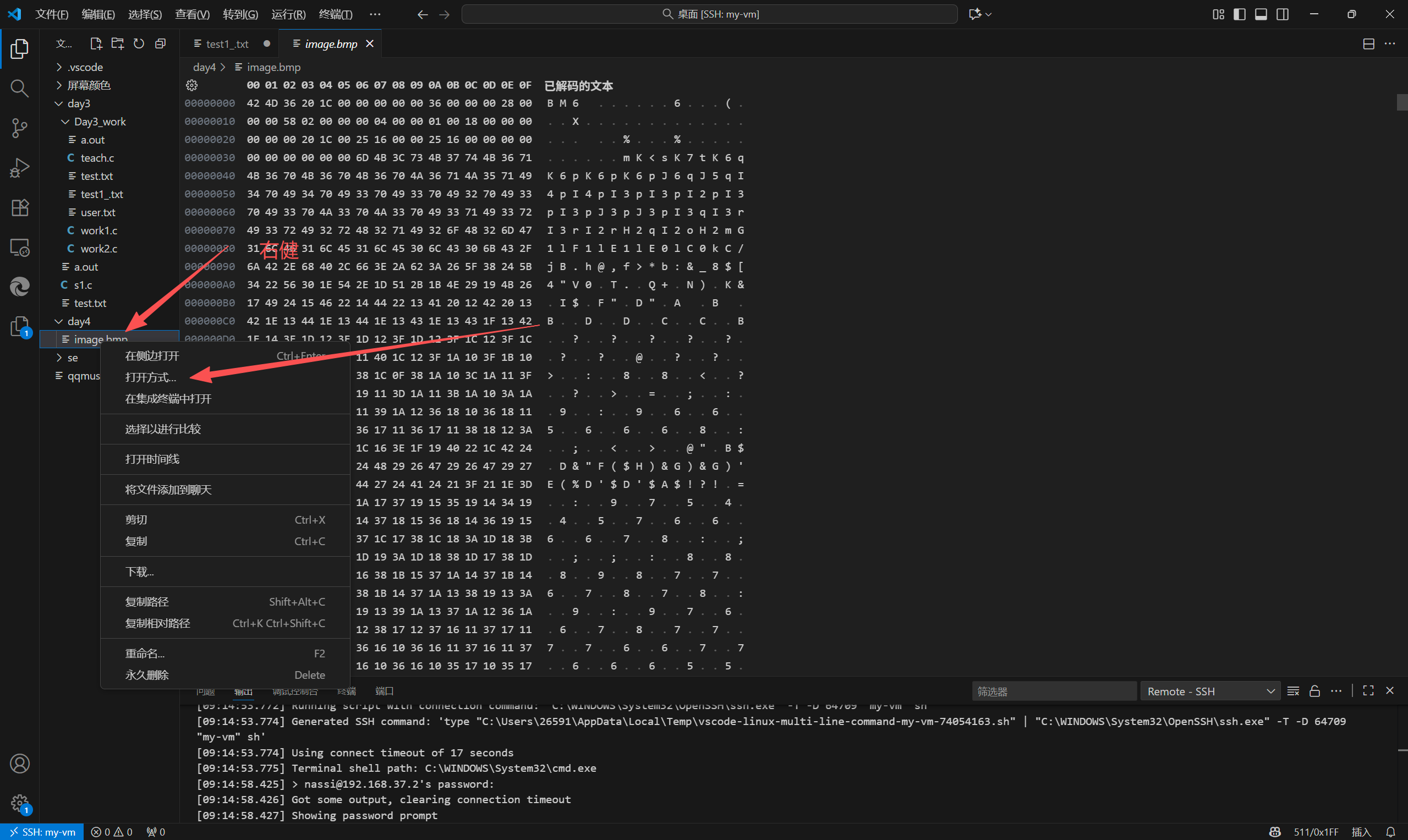

Hex Editor

开头的4D 42（对应 ASCII 的 “BM”）是 BMP 文件的标识，确认这是 BMP 格式。
后续数据包含文件信息头和位图信息头的结构解析，例如bfSize（文件大小）、biWidth（宽度）、biHeight（高度）、biBitCount（位深，此处为 24 位）等关键信息。
右侧的 “Data Inspector” 区域展示了不同数据类型（如 uint8、int16、uint24 等）的解析结果，帮助开发者理解 BMP 像素数据的存储方式。

​

​

​

​​

​​

​
​
​
