基于Domoticz智能家居系统（十七）DIY一款基于MySensors的ESP8266+NRF24L01的MQTT（WIFI）和RF无线网关（三）一个简单MySensors客户端的验证实验

一个简单MySensors客户端的验证实验

本文在前面一篇的基础上，利用两套wifi+RF模块来进行无线通信，通过domoticz来控制。
一套作为网关（Gateway），另一套作为客户端。
本文重点在客户端的源代码编写和domoticz平台的使用。

一、硬件和IDE

本文所述客户端的硬件跟前面一片文章的网关的硬件是一模一样的，用相同的ESP8266模块和NRF24L01+模块，线路接法也一样。
请参考：
https://blog.youkuaiyun.com/sqshining/article/details/87459032#_31

IDE也是使用Arduino，跟上一篇一样，需要安装有MySensors库，请参考上一篇文章。

二、客户端源代码

1、实验要达到的目标

本次实验，是用代码模拟一个继电器的控制器设备，定时每隔10秒钟，更变到跟当前相反的状态，并随时受domoticz平台的控制。

2、源码

我们借用Arduino上的MySensors库给的样例代码，在此基础上做修改。

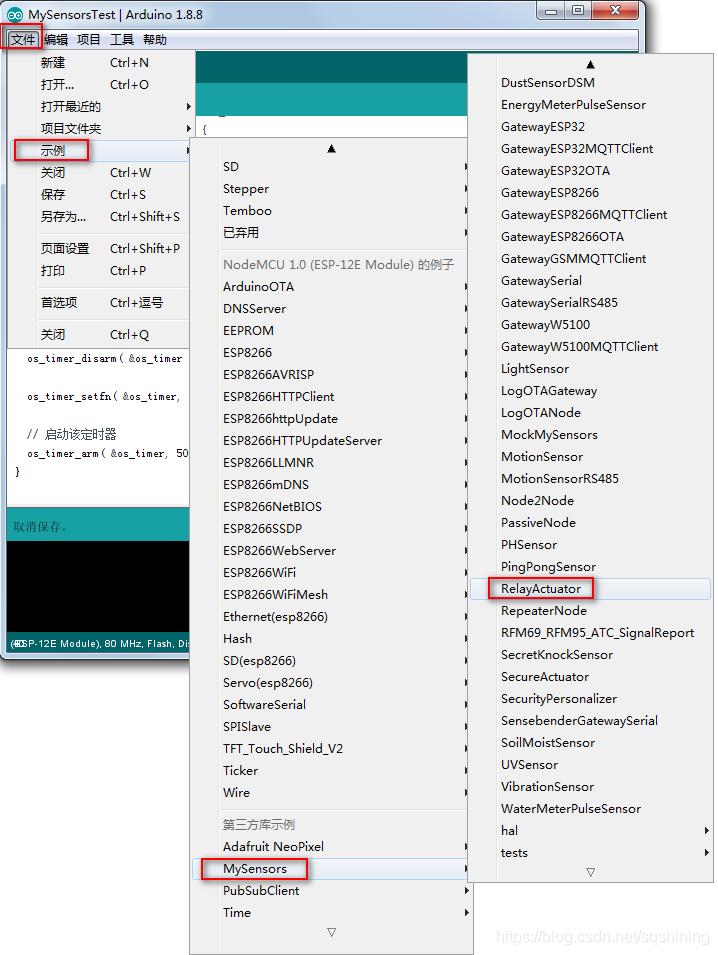

打开Arduino，文件–>示例 第三方库示例–>MySensors–>RelayActuator，如下图：

把它另存为一个新的工程。

在那份代码基础上修改成如下：

// Enable debug prints to serial monitor
#define MY_DEBUG

// Enable and select radio type attached
#define MY_RADIO_RF24


#include <MySensors.h>

#define RELAY_ON 1  // 继电器吸合
#define RELAY_OFF 0 // 继电器断开

#define CHILD_ID_RELAY 1 //继电器在本无线节点上的设备ID号
MyMessage msgContacteur(CHILD_ID_RELAY, V_STATUS); //发送的消息，V_STATUS代表可以发二值消息，具体可以参考MySensors官方网站对它的定义

static os_timer_t relay_update_timer;//为定时更新状态定义一个系统定时器
static bool ReLayStatus = false; //记录继电器当前的状态

void RF24Send_Test_Task_Run(void *)
{


    ReLayStatus = ReLayStatus ?
