上次我们使用的那块2.4寸ILI9341芯片LCD是带触摸的，触摸驱动芯片为xpt2046。这次我们来看如何使用stm32获取触摸屏的信息。

XPT2046

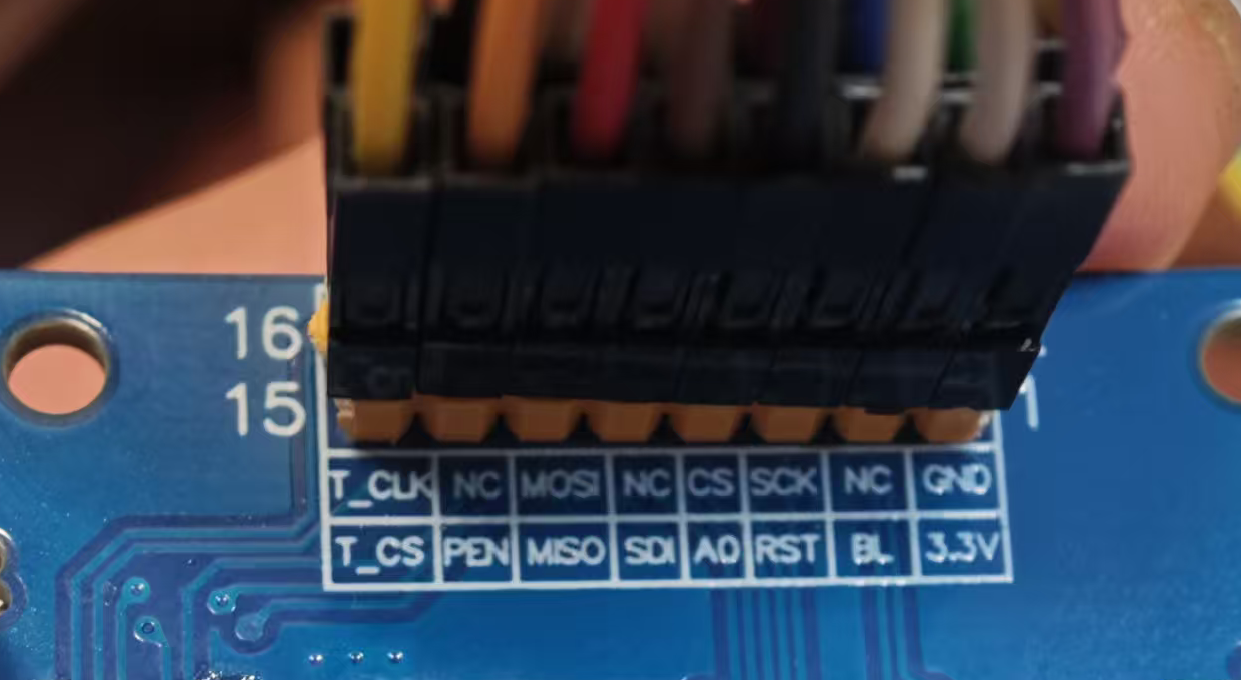

xpt2046是一款4线制电阻式触摸屏控制器芯片。它的核心功能是将触摸屏上的物理按压位置转换成数字信号，以便单片机读取和处理。与单片机的接口主要由以下几个引脚

VCC: 电源正极
GND: 电源地
CLK：SPI时钟信号，在我使用的板子上为和LCD的时钟区分，标记为T_CLK
DIN：SPI数据输入，接受单片机来的控制命令，在我使用的板子上对应的是MOSI
DOUT: SPI数据输出，向单片机发送转换后的数字数据，在我使用的板子上对应的是MISO
PEN：接触中断信号
CS: 片选，低电平有效，我使用板子上为了和LCD的CS区分，标记为T_CS

在这里插入图片描述

同样我们使用STM32F103RB，将引脚做以下连接

T_CLK：PB3
MISO：PB4
MOSI：PB5
T_CS：连接到PC5
PEN: 连接到PC0

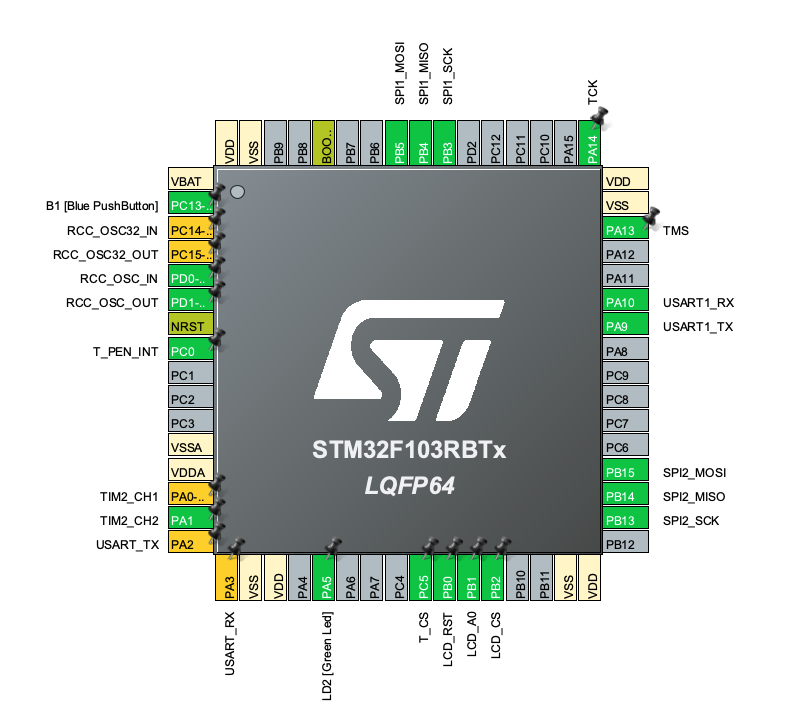

并且在STM32 CubeMX中做以下操作

将SPI1设置为Full Duplex Master模式，对应PB3、PB4、PB5的设置
将PC5设置为GPIO_OUTPUT, 并命名为T_CS
将PC0设置为GPIO_EXTI0，并且GPIO mode设置为External Interrupt Mode with Falling edge trigger detection(下降沿触发), 并命名为T_PEN_INT
在NVIC设置中，确保EXTI line0 interrupt 被勾选上

我们就可以生成代码并实现相关驱动的代码了，部分关键代码如下所示：

#include "touch_xpt2046.h"


#define SAMPLE_TIMES 10 // 采样次数，因为触摸点会漂移，所以我们每次需要采样多次，然后取平均值返回

uint16_t Touch_Read_Data(uint8_t cmd) {
	uint8_t txData[3] = {cmd, 0, 0};
	uint8_t rxData[3] = {0};   // 这里rxData与rxData用同一个数组也是可以的

	__disable_irq(); // 在操作读取数据的时候需要禁止中断
	HAL_GPIO_WritePin(TOUCH_CS_PORT, TOUCH_CS_PIN, GPIO_PIN_RESET); // 片选使能
	HAL_SPI_TransmitReceive(&TOUCH_SPI_HANDLE, txData, rxData, 3, 1000);
	HAL_GPIO_WritePin(TOUCH_CS_PORT, TOUCH_CS_PIN, GPIO_PIN_SET);
	__enable_irq();

	uint16_t data = (rxData[1] << 8) | rxData[2]; //第一个字节是发送字节，可以丢弃，第二第三个字节需要合并
	return data >> 3; // 返回数据是12位的，最后3位无效值，丢弃
}

// 总是长边为x, 短边为y，需要根据实际情况转换为屏幕坐标
void Touch_Get_Pos(uint16_t* x, uint16_t* y) {
    uint16_t x_sum = 0, y_sum = 0;

	for (int i = 0; i < SAMPLE_TIMES; i++) { // 多次采样
		x_sum += Touch_Read_Data(0x90); // 0x90为读取x坐标的命令
		y_sum += Touch_Read_Data(0xD0); // 0xD0为读取y坐标的命令
	}

	*x = x_sum/SAMPLE_TIMES;
	*y = y_sum/SAMPLE_TIMES;

}

在实际应用中，还需要根据屏幕的朝向进行坐标转换。

在main.c中，添加全局变量touch_screen_pressed，初始化为false，并且添加中断处理函数

bool touch_screen_pressed = false;

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
  if (GPIO_Pin == T_PEN_INT_Pin) {
    if (!touch_screen_pressed) {
      log_write(LOG_LEVEL_DEBUG, "Touch screen pressed");
      touch_screen_pressed = true;
    }
  }
}

在main.c的主循环中

  while (1)
  {

    if (touch_screen_pressed) {
      uint16_t x = 0;
      uint16_t y = 0;
      Touch_Get_Pos(&x, &y);
      if (x == 4095 || y == 0) { // 当x为4905或y为0的时候，表示触摸结束
        touch_screen_pressed = false;
        log_write(LOG_LEVEL_DEBUG, "touch unpressed");
      } else {
        log_write(LOG_LEVEL_DEBUG, "X: %d, Y: %d", x, y);
      }
    }
    ...
  }
