Activiti6-安装eclipse以及流程设计插件

Activiti6-安装eclipse以及流程设计插件

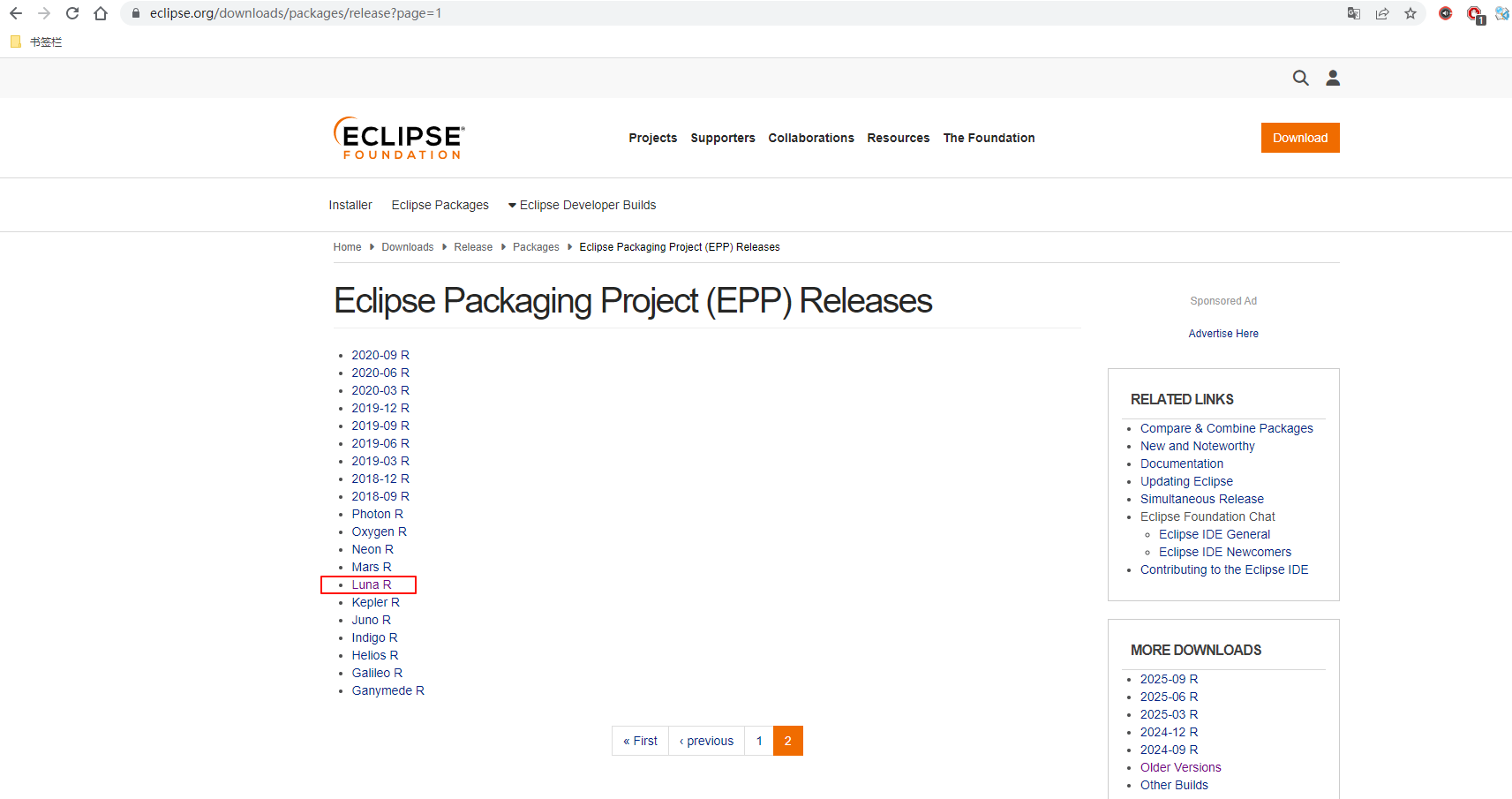

下载 eclipse

https://www.eclipse.org/downloads/packages/release?page=1

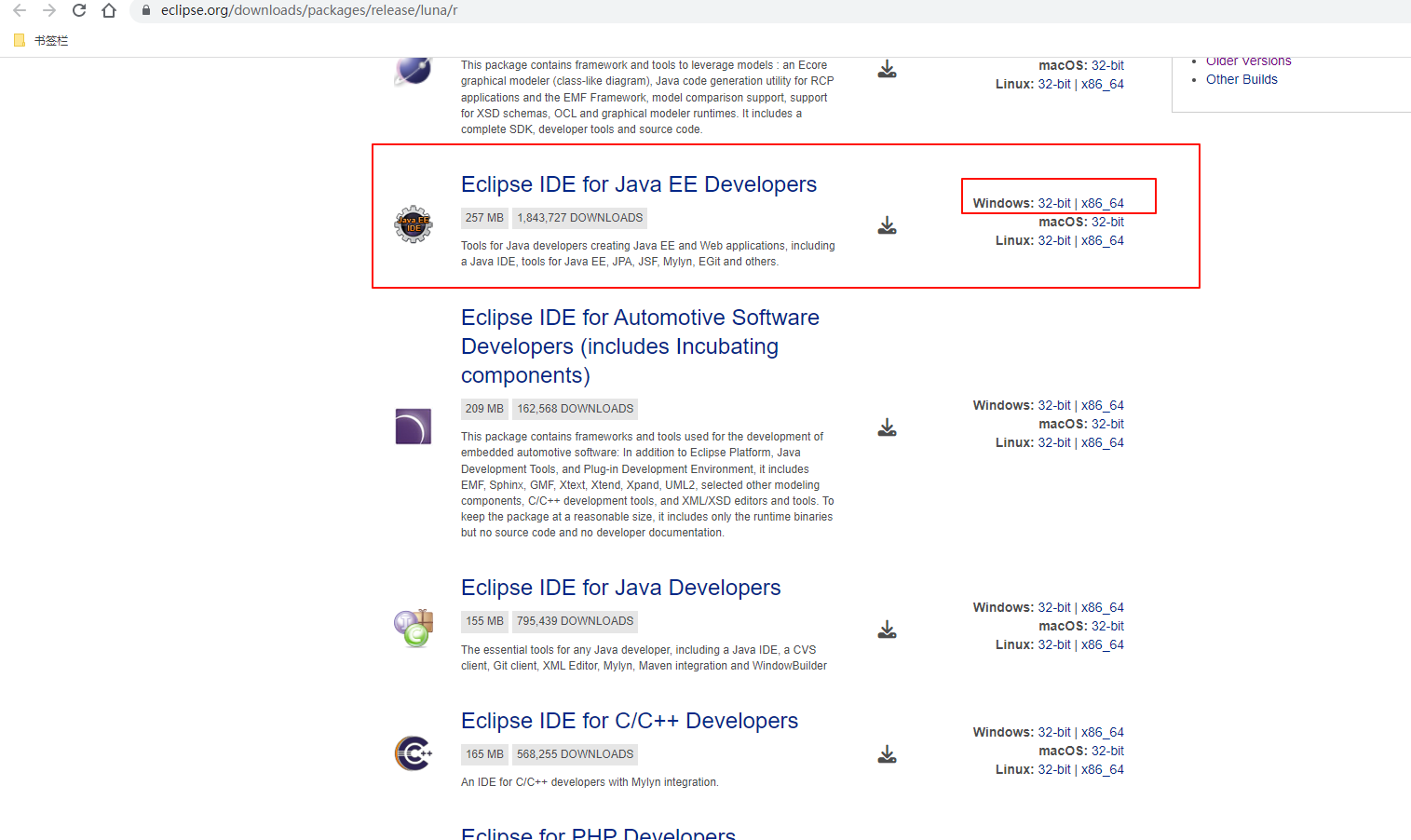

这里使用的是 Luna R 版本

https://www.eclipse.org/downloads/packages/release/luna/r

下载地址为：https://archive.eclipse.org/technology/epp/downloads/release/luna/R/eclipse-jee-luna-R-win32-x86_64.zip

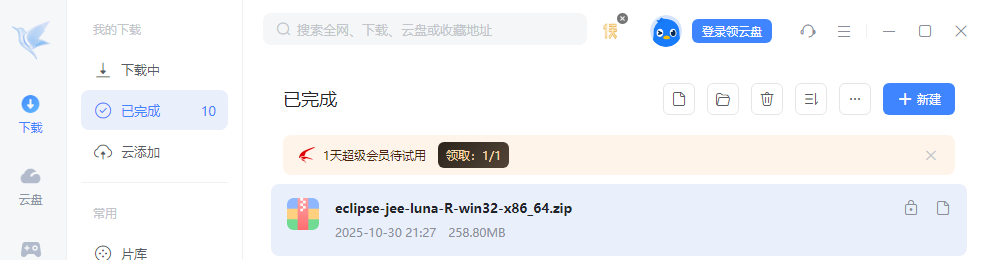

这里不要使用浏览器下载（很慢），

配置 eclipse

eclipse 配置 JDK

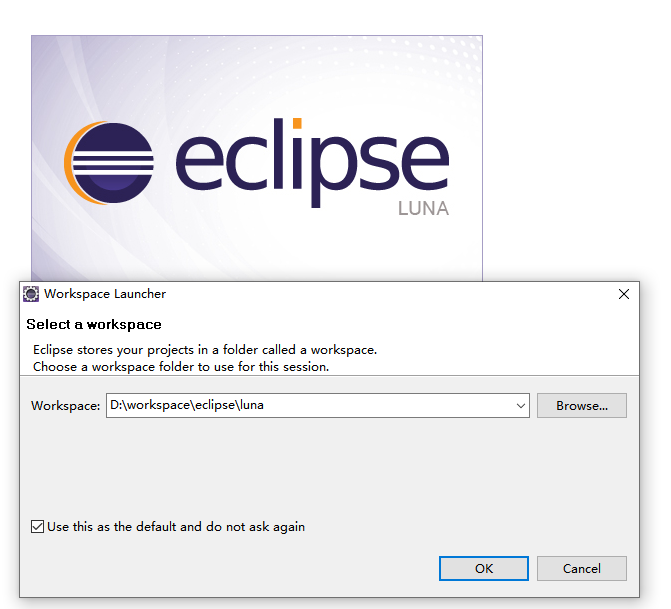

① 默认打开会让设置一个工作目录，选择自己的就好

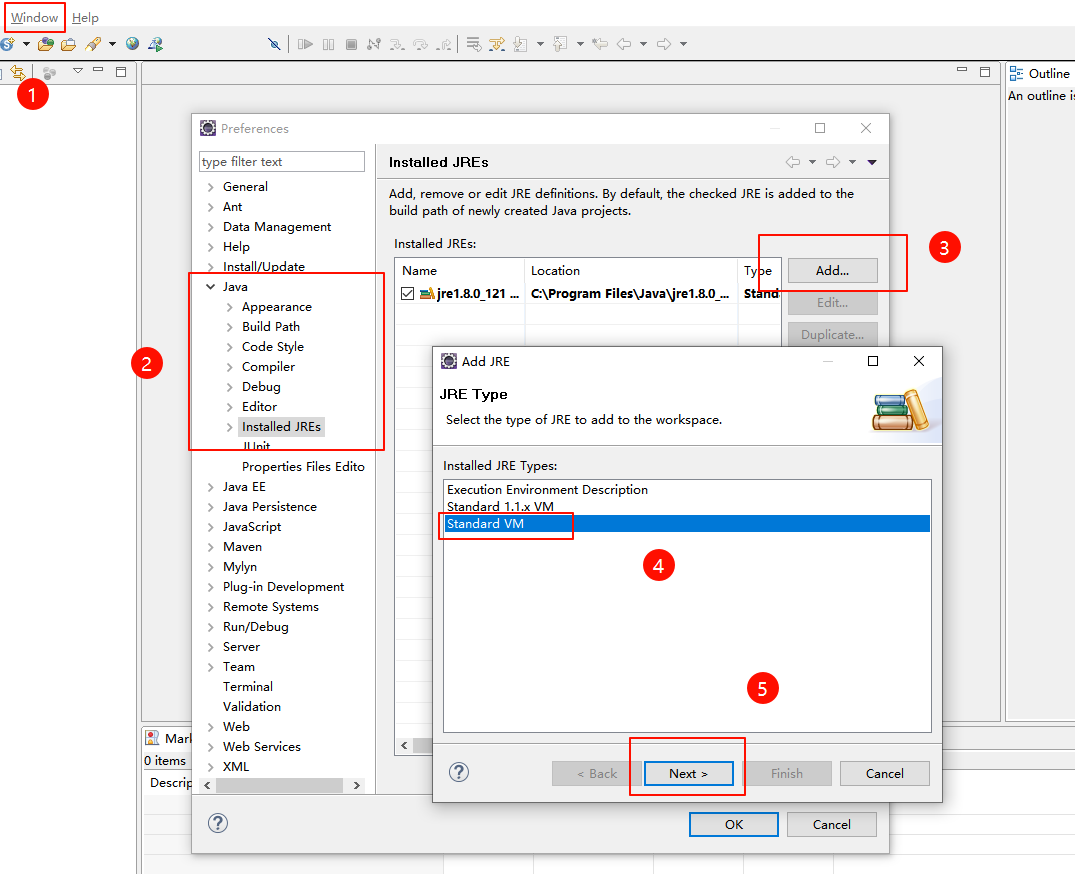

② 设置 jdk
进入
Window > Preferences > Java > Installed JREs

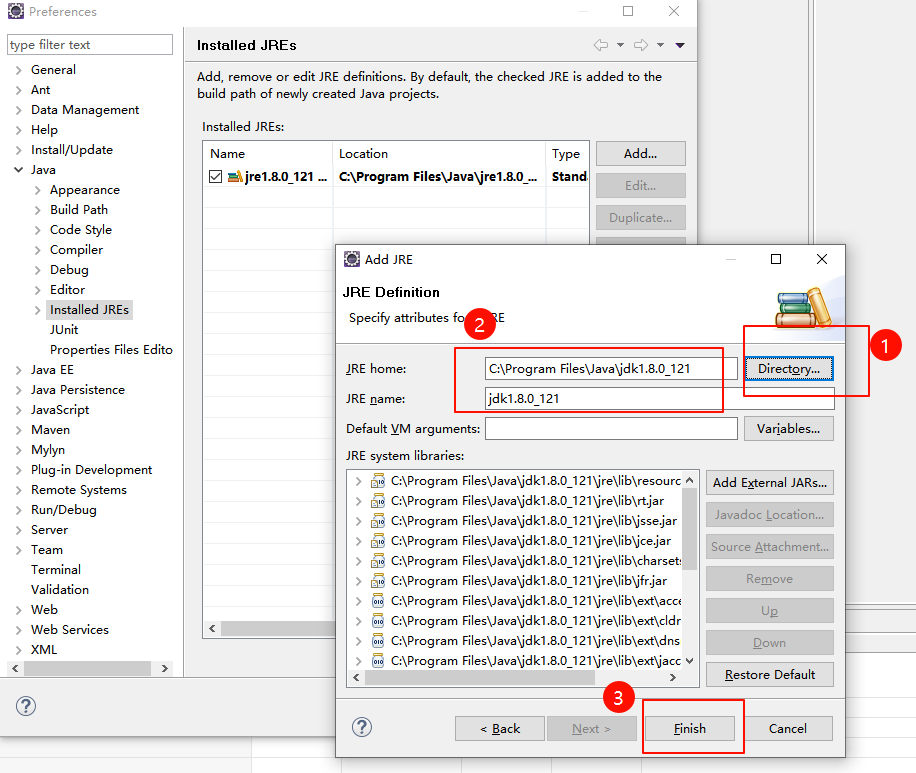

将自己安装的 jdk 路径添加进来：

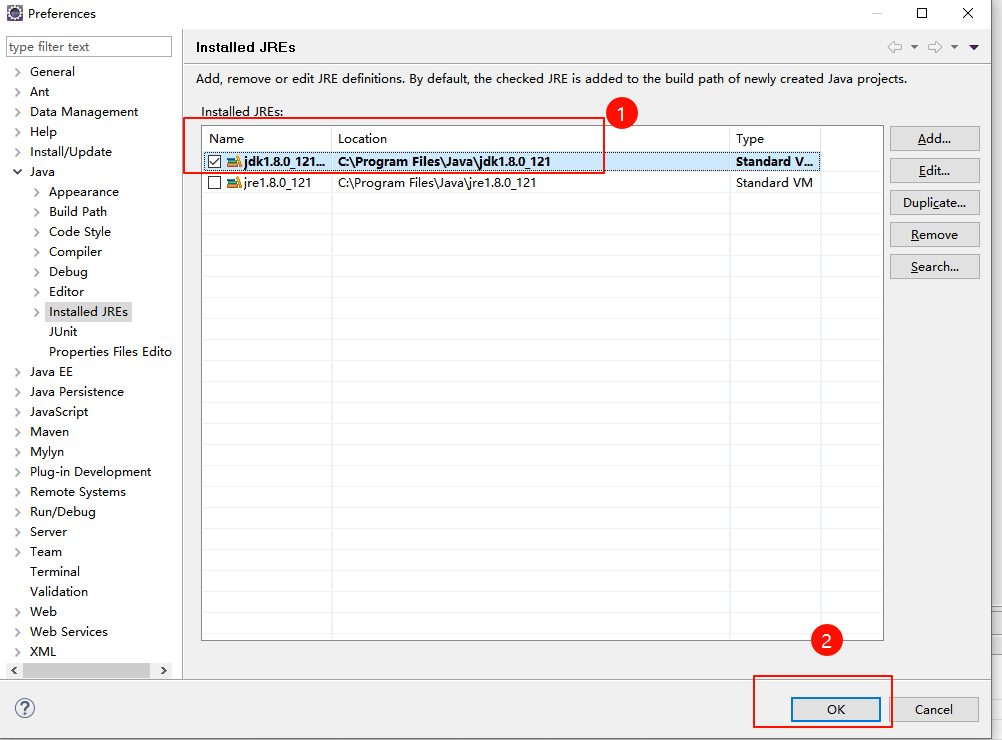

打钩，设置成默认 jdk 环境

eclipse 配置 MAVEN

① 进入以下选项
Window > Preferences > Maven > Installations

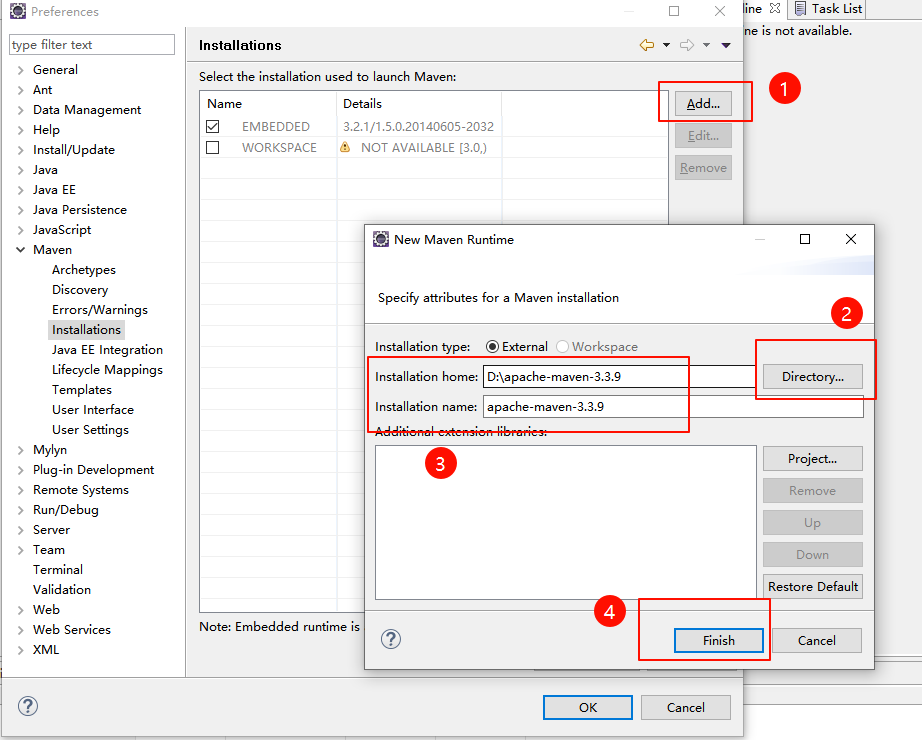

② 选择已经安装好的 Maven 路径

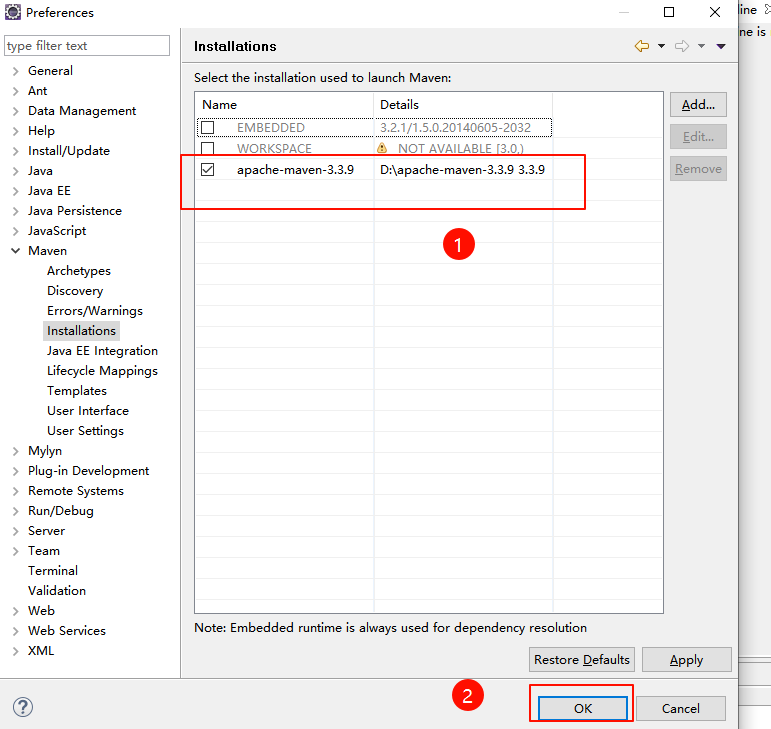

设为默认

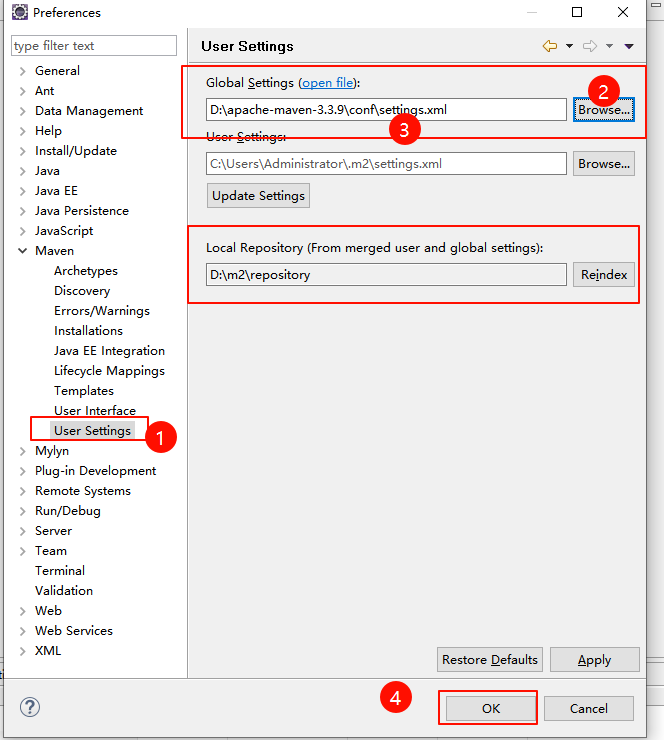

③ 指定 Maven settings.xml 文件

安装 EMF eclipse 插件

EMF 全称 Eclipse Modeling Framework
EMF 插件路径（这里为2.9版本）：https://download.eclipse.org/modeling/emf/emf/builds/release/2.9/index.html

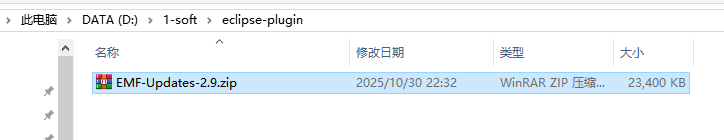

下载链接：
https://download.eclipse.org/modeling/emf/emf/builds/release/2.9/EMF-Updates-2.9.zip

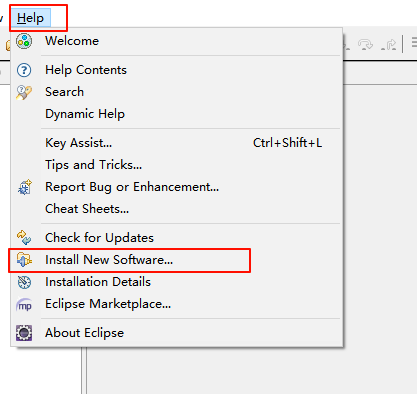

选择 Help -> Install New Software

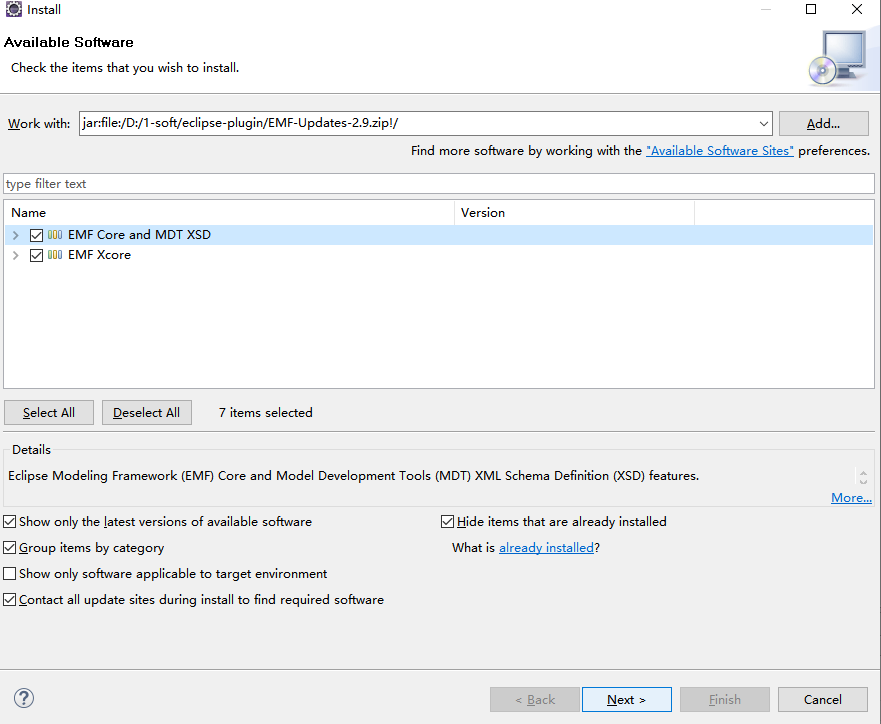

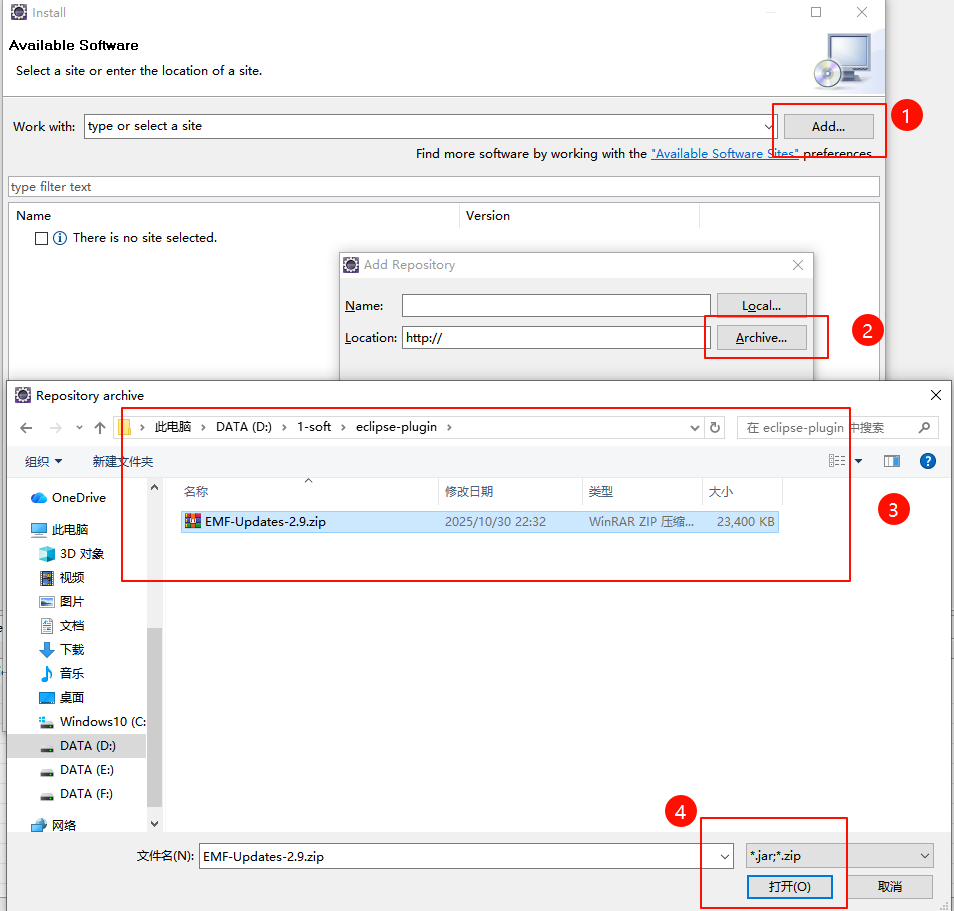

按照以下步骤安装：

打钩，next

安装 Activiti designer eclipse 插件

下载链接：http://www.activiti.org/designer/archived/activiti-designer-5.18.0.zip

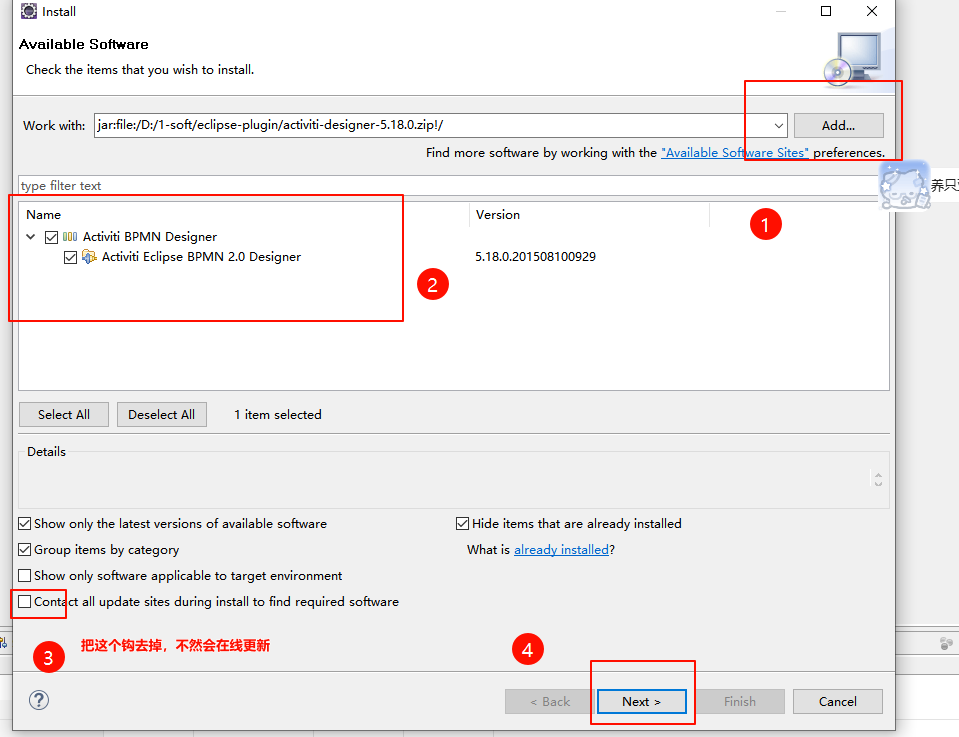

安装方式同上：

如何使用 Activiti designer 插件设计流程图

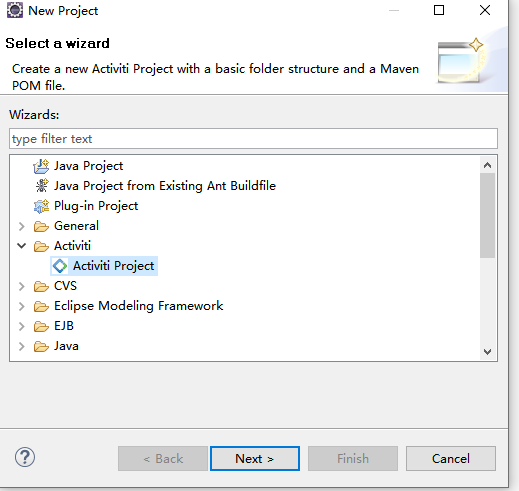

① 创建 Activiti project

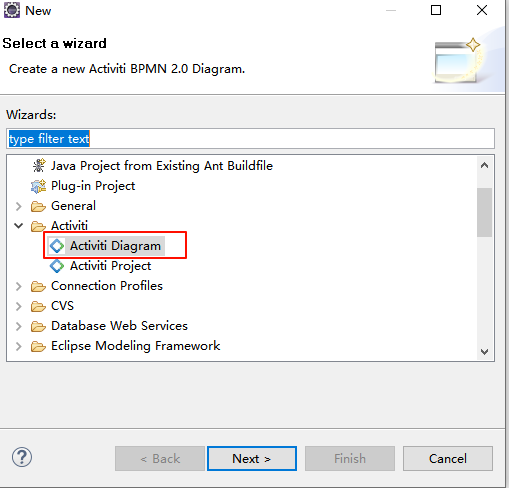

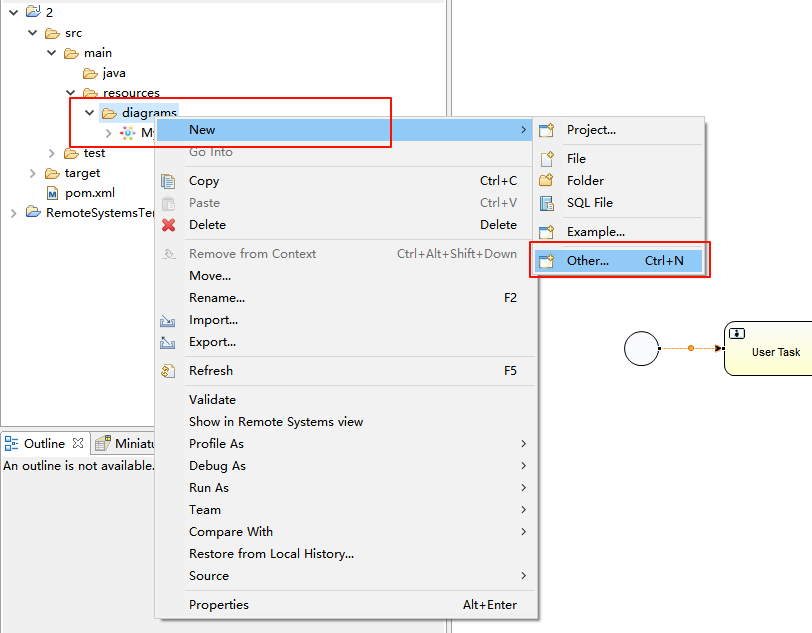

② 在 resources/diagrams目录下创建 Activiti Diagram

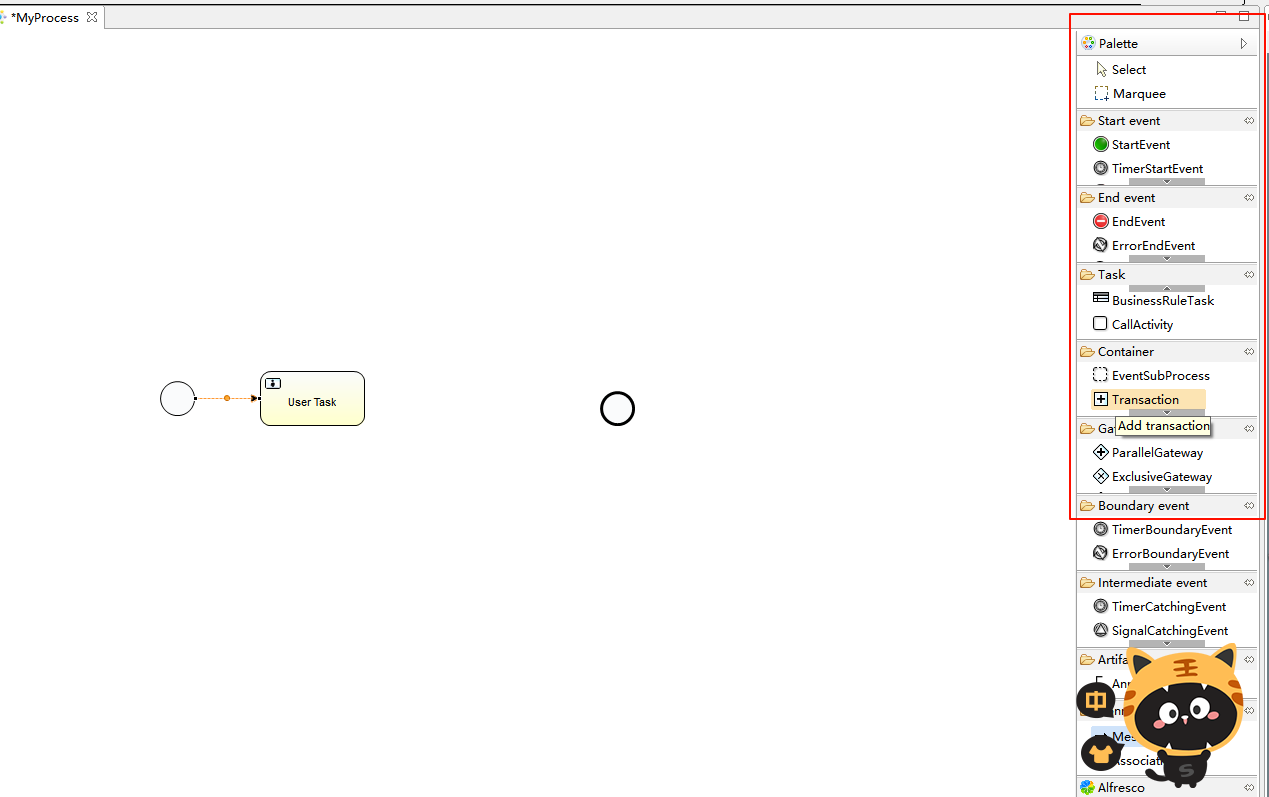

③ 开始设计流程图
