本文介绍在使用touchGFX开发过程中遇到的中文字库Unicode编码导致字库过大的问题，以及如何通过修改STM32F769-Disco平台的链接文件将字库链接到外部flash的解决方案。



touchGFX使用unicode编码，所以在添加中文字库的时候使用Unicode编码，中文Unicode编码的范围是19968-40869，同时添加一些符号。

添加之后生成代码的时候失败，原因是字库太大，无法放入内部的flash，因此要修改链接文件，将字库链接到外部flash，链接方法在https://touchgfx.zendesk.com/hc/en-us/articles/205886201-Placing-Assets-in-Flash-Memory中有详细说明

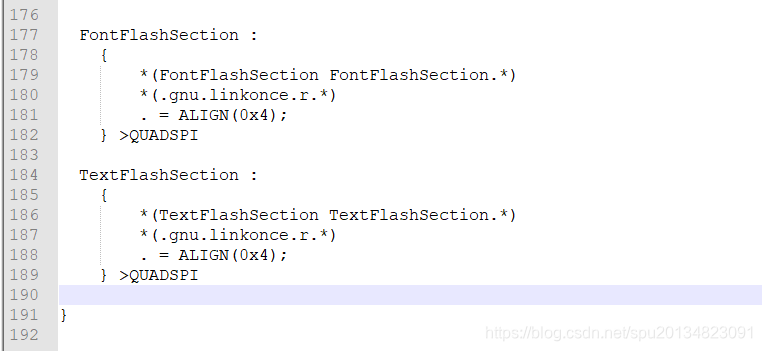

我用的平台是STM32F769-Disco修改gcc目录下的STM32F769NIHx_FLASH.ld链接文件

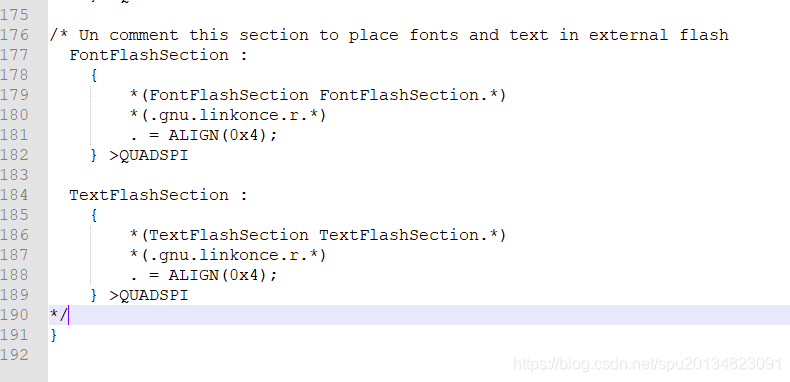

打开这两个Section

IAR平台修改stm32f769xx_flash.icf添加
