Tableau图表 • 填充条形图

条形图是数据可视化中最常用的图形，在很多tableau的仪表板中，都能看到条形图的身影。在使用条形图显示比例进度或者比例完成情况时，为了拥有更好的可视化体验，经常会应用填充条形图来展现，今天就一起来创建填充条形图。

在实现思路上，填充条形图实际是通过创建两个数据比例互补的条形图（），使用双轴图和格式化显示效果来实现。

这里使用tableau自带的超市数据集，创建各个地区的利润填充条形图。

第一步，将地区拖放到行功能区，将利润拖放到列功能区，并添加快速表计算为合计百分比，同比在列功能区添加一个新字段，即1-利润（设置了快速表计算），如下所示：

第二步，对条形图设置同样的坐标轴，并将右边的条形图设置倒序显示，如下所示：

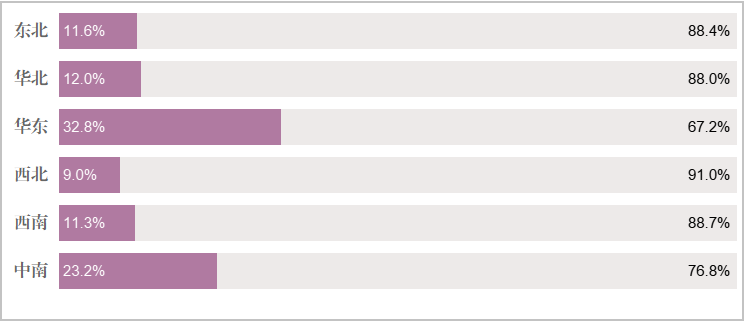

第三步，对条形图进行坐标轴设置，美化颜色、线条、字体等，结果如下：

在上图的基础上，还可以应用参考线，从视觉上将条形图换分为一个个的小格子，形成更佳的视觉感。在
