Tableau图表 • 仪表盘2

仪表盘图表2

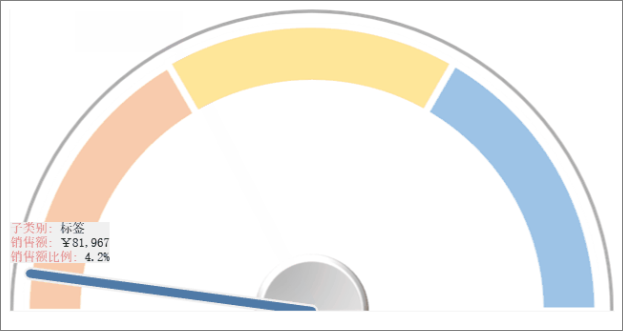

数据可视化中，仪表盘图表有着多种类型，比如下面这种类似汽车仪表盘的图表，主要通过指针来指示数据位置，具体制作方法在这里：我是传送门

还有一种仪表盘如下所示，主要通过颜色填充来指示数据位置。

上面的仪表盘看起来像是半个圆环图，与汽车仪表盘类似，它的起点也在9点位置，终点在3点位置。但在创建方法上，两个图表有所区别，汽车仪表盘主要通过函数来计算指针的角度，而填充仪表盘则需要通过对圆形进行切片来实现填充效果。

基本思路

制作思路上，填充仪表盘将圆形分成五个切片，通过控制五个切片的显示范围实现填充效果，如下所示：

**切片1：**从0点位置开始，在0点至3点之间任一位置结束的可变大小切片。如果显示的值大于50%，则该切片将对超过50%的数值部分进行填充，如果显示的值小于等于50%，该切片值为0，变为不可见。

**切片2：**位于切片1之后、并结束在3点位置的可变大小切片。如果显示的值小于100%，则该切片显示为浅灰色（自定义），表示与100%的差距部分。

**切片3：**从3点至9点的部分，该切片为隐藏切片，始终与背景色相同，从而实现不可见效果，并使图表显示为半甜甜圈。

**切片4：**从9点位置开始，在9点至12点之间任一位置结束的可变大小切片。此切片用
