JBPM 入门教程及框架搭建实例代码

springmvc_freemarker

于 2016-01-10 11:03:17 发布

阅读量672

点赞数

分类专栏： java 文章标签： JBPM 框架搭建实例代码

本文链接：https://blog.youkuaiyun.com/springmvc_freemarker/article/details/50491469

版权

java 专栏收录该内容

103 篇文章

订阅专栏

原文：JBPM 入门教程及框架搭建实例代码

源代码下载地址：http://www.zuidaima.com/share/1735784938212352.htm

JBPM，全称是Java Business Process Management（业务流程管理），它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。jBPM是公开源代码项目，使用它要遵循 ASL(Apache License Version 2.0)和EULA(JBoss End User License Agreement)协议。

JBPM 部署安装请参照：http://blog.youkuaiyun.com/callsin/article/details/21102469

进入主题，尝试用一个例子来让大家体会一下

项目结构如下：

1、先建立数据库(用的是MySQL),执行代码zuidaima.config.InitDB

注：hibernate.cfg.xml数据库配置，修改成你的帐号和密码

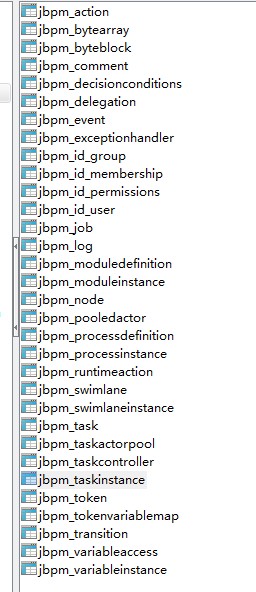

生成的表如下：

2、接下来绘制一个工作流，这里基本上用到jbpm的一个工作流绘制的插件。
绘制了一个简单的流程：
大体过程如下：起始状态--》任务1--》任务2--》结束

生成qj下面的processdefinition.xml


<?xml version="1.0" encoding="UTF-8"?>



<process-definition  xmlns=""  name="qj">

    <start-state name="start-state1">

        <transition to="apply"></transition>

    </start-state>

    <task-node name="apply">

        <task name="apply">

            <assignment actor-id="1"></assignment>

        </task>

        <transition to="approve"></transition>

    </task-node>

    <task-node name="approve">

        <task name="approve">

            <assignment actor-id="2"></assignment>

        </task>

        <transition to="end-state1"></transition>

    </task-node>

    <end-state name="end-state1"></end-state>

</process-definition>

3、发布流程，执行代码，zuidaima.config.Deploy，则会出现如下：

4、创建一个流程实例，执行代码zuidaima.CreatePDInstance，会产生下面结果

解释一下代码：signal();方法是将状态进行转换，由于转至第二个状态，所以apply任务在结束完起始状态的时候会被同步创建创建。

5、由于apply任务是分配给actorId=1进行处理的，下面我们看看autorId=1的任务列表

执行代码zuidaima.TaskActor1,结果如下：


public class TaskActor1 {



    /**

     * @param args

     */

    public static void main(String[] args) {

        TaskActor1 ta1 = new TaskActor1();

        ta1.showList();

        //ta1.startTask(new Long(1));

        //ta1.endTask(new Long(1));

    }
