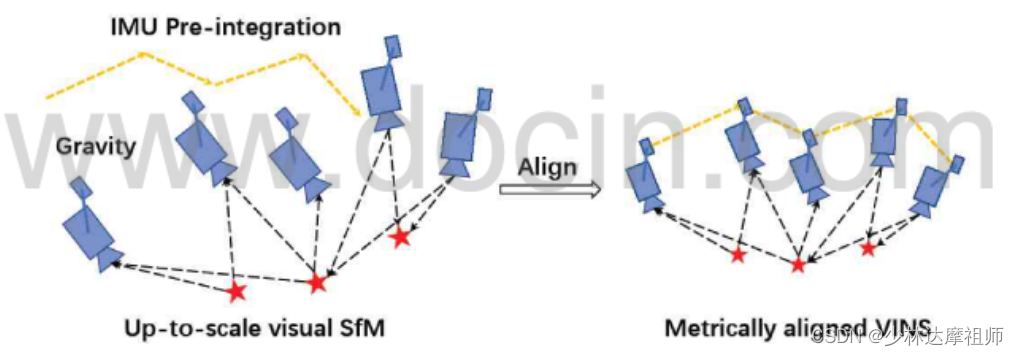

VINS-Mono视觉惯性对齐包括三步：

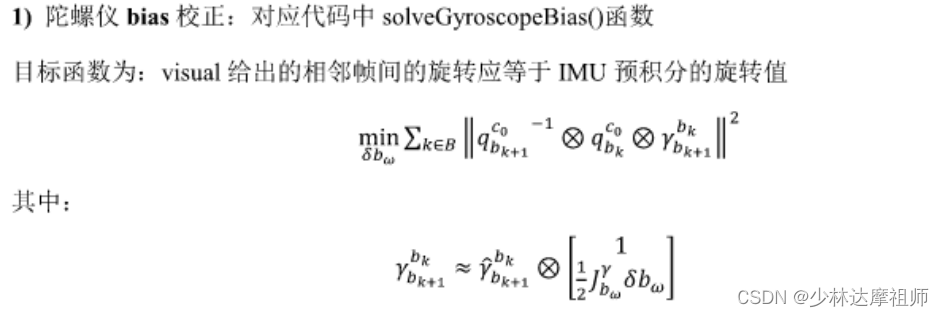

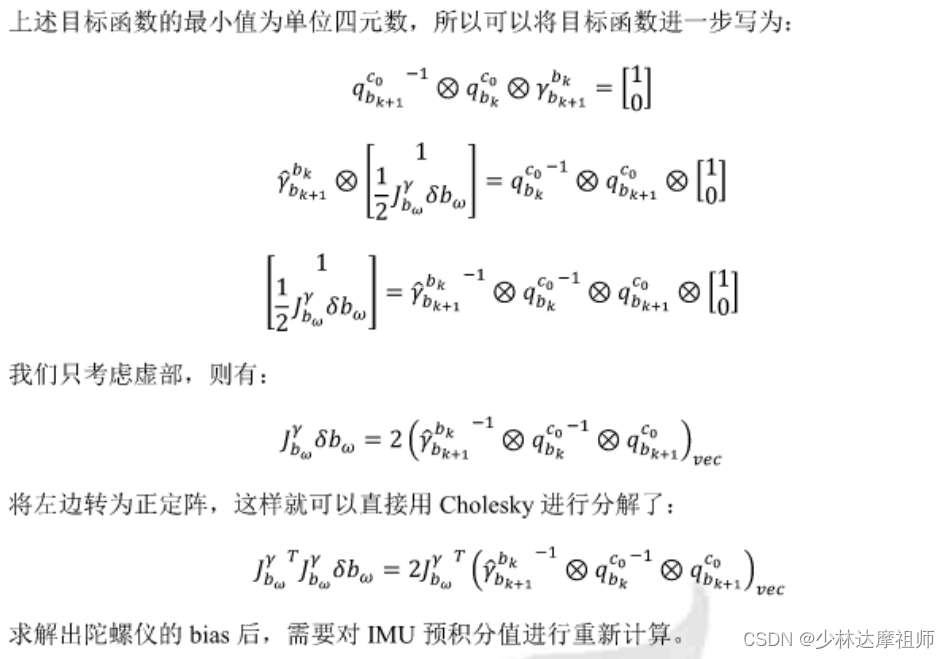

        1）陀螺仪偏置矫正

        2）速度、重力向量、尺度因子初始化

        3）重力修正

c0代表视觉坐标系第0帧，bk代表body坐标系第k帧

（6）

（6）式变为：
