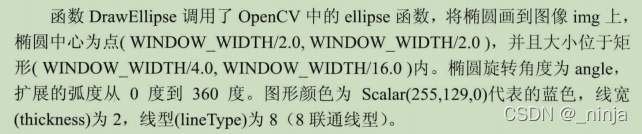

本文通过C++代码示例展示了如何使用OpenCV库绘制不同角度的椭圆。代码中定义了一个DrawEllipse函数，该函数接受一个角度参数，以窗口宽度的一半为中心，绘制椭圆。角度的正向是顺时针方向，负向为逆时针。文章还提到，通常设置角度范围为0到360度，超出此范围的图形将不会显示。在主函数中，程序绘制了45、60、80度的椭圆，帮助读者理解角度变化对图形形状的影响。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

先上代码

#include <iostream>
#include <opencv2/core.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/imgproc.hpp>
#include <opencv2/videoio.hpp>
#include <opencv2/video.hpp>

using namespace cv;
using namespace std;

#define WINDOW_WIDTH 600//自定义窗口大小的宏

void DrawEllipse(Mat img, double angle) {
	int thickness = 2;
	int lineType = 8;

	ellipse(img,
		Point(WINDOW_WIDTH / 2, WINDOW_WIDTH / 2),
		Size(WINDOW_WIDTH / 2, WINDOW_WIDTH / 4),
		angle,
		0,
		360,
		Scalar(255, 129, 0),
		thickness,
		lineType);

}

int main(int argc, char** argv)
{
	Mat img = Mat::zeros(WINDOW_WIDTH, WINDOW_WIDTH, CV_8UC3);
	//DrawEllipse(img, 90);
	//DrawEllipse(img, 0);

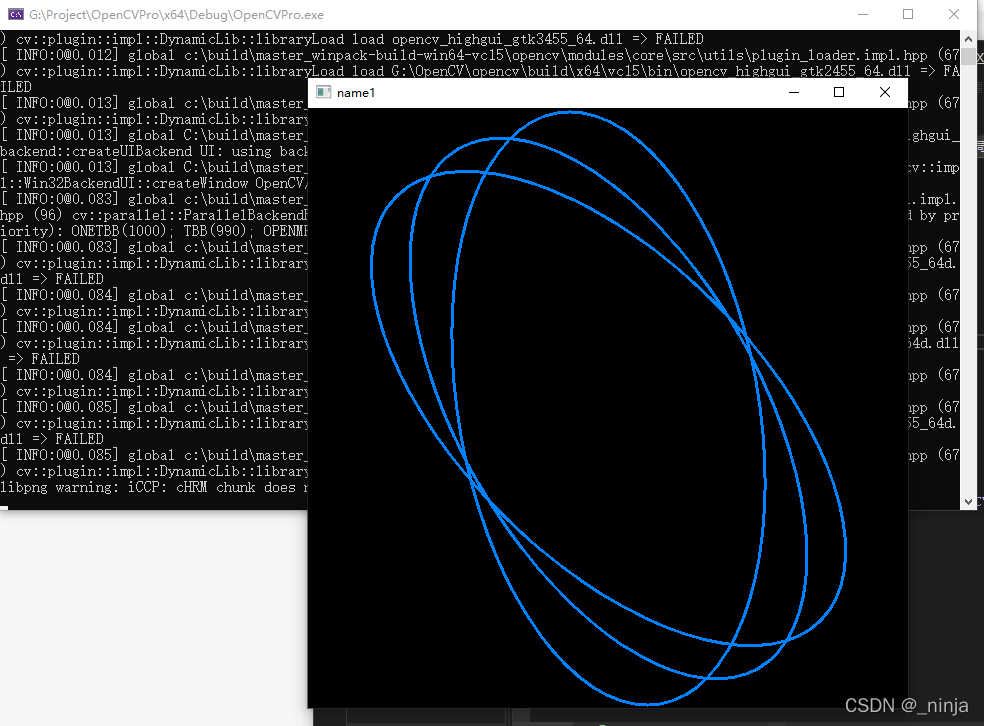

	DrawEllipse(img, 45);
	DrawEllipse(img, 60);
	DrawEllipse(img, 80);
	imshow("name1", img);
	waitKey(0);
	return 0;
}
