作者在淘宝未找到合适的4.8插片母头解决方案，因此自创3D设计图，展示了如何使用立方体和圆柱体组合来制作长12mm、宽4.8mm、厚0.5mm的适配器。这是一篇关于技术设计和个性化硬件改造的文章。

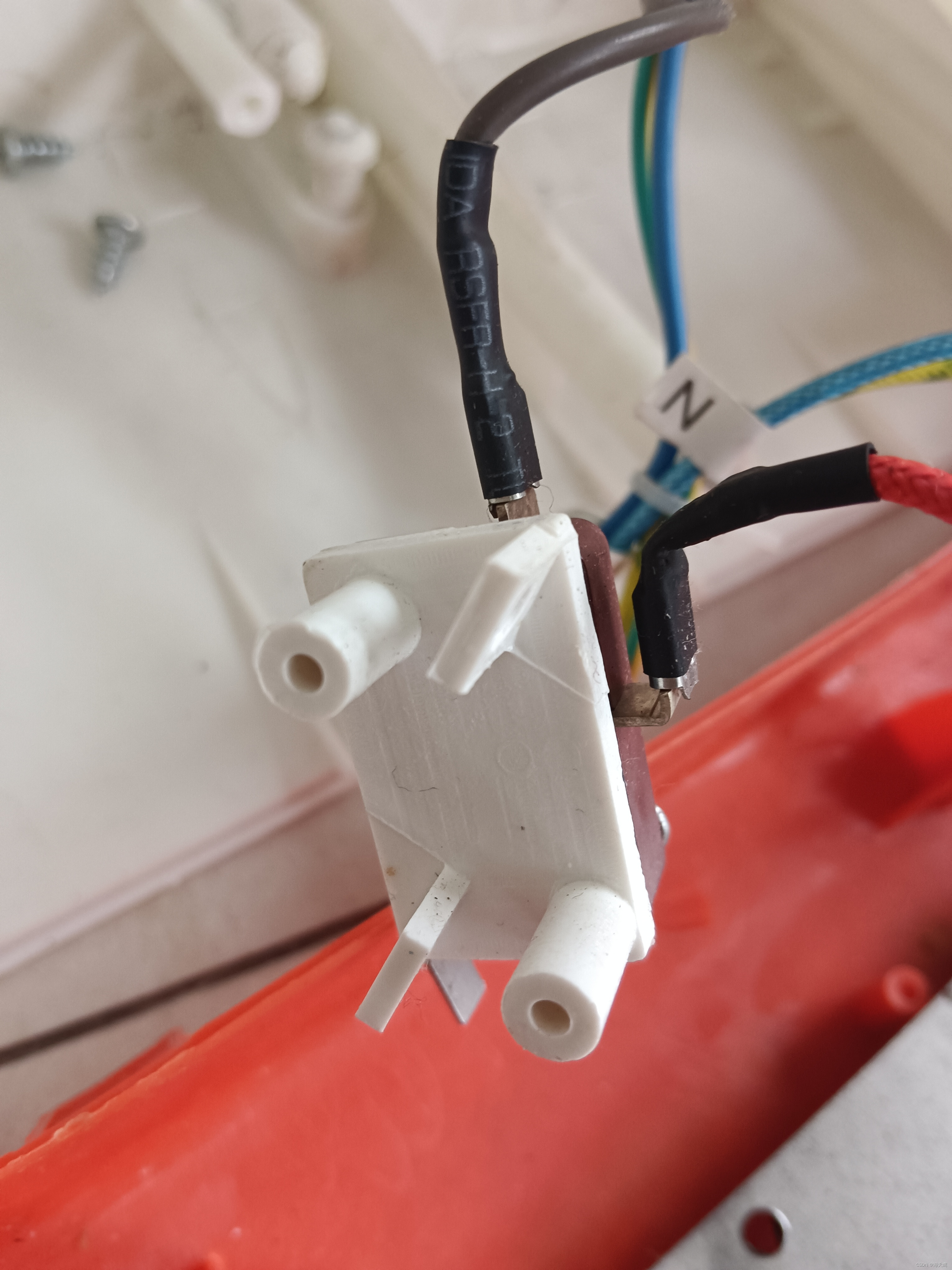

取暖器防倒开关接触不良，需要对接2个4.8插片母头。

某宝找了一圈，没得卖！

自己出个设计图先。

difference(){
cube([4.8,12,0.5]);

translate([2.4,3,-0.25])
cylinder(1,0.5,0.5,$fn=360);

translate([2.4,9,-0.25])
cylinder(1,0.5,0.5,$fn=360);

rotate([0,0,45])
translate([-0.5,-0.5,-0.25])
cube([1,1,1]);

translate([4.8,-0.7,-0.25])
rotate([0,0,45])
cube([1,1,1]);

translate([4.8,11.3,-0.25])
rotate([0,0,45])
cube([1,1,1]);

translate([0,11.3,-0.25])
rotate([0,0,45])
cube([1,1,1]);
}

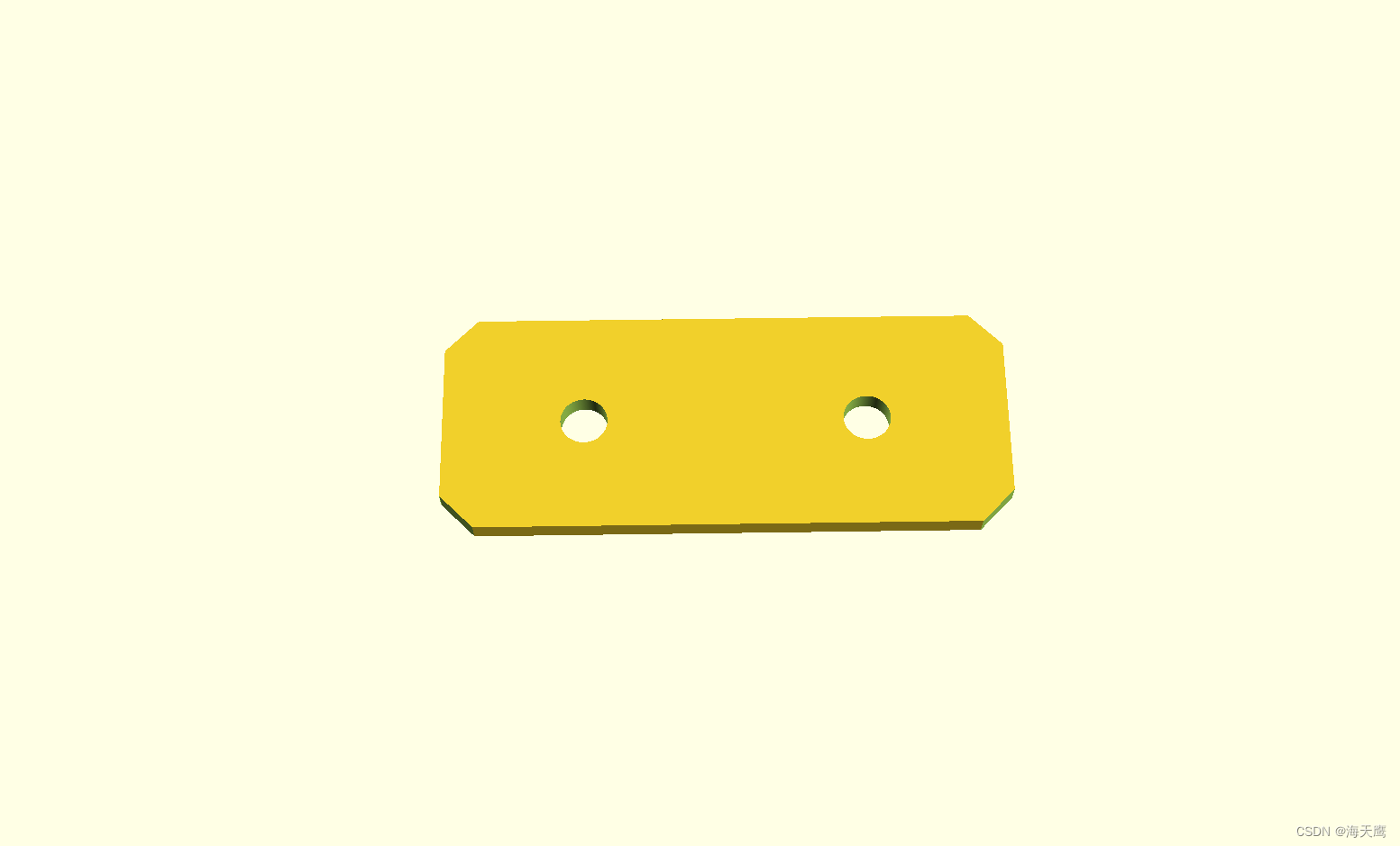

长12mm，宽4.8mm，厚0.5mm
