SOLIDWORKS Electrical中如何批量配置及修改标注属性

在电气设计项目中，电气工程师常常面临大量电气元件标注属性的配置任务。若采用手动逐个配置的方式，不仅耗费大量时间和精力，还极易出现错误。而借助SOLIDWORKS Electrical实现批量配置标注属性，则能大幅提升工作效率，确保设计的准确性与规范性。以下是具体的操作步骤：

一、前期准备

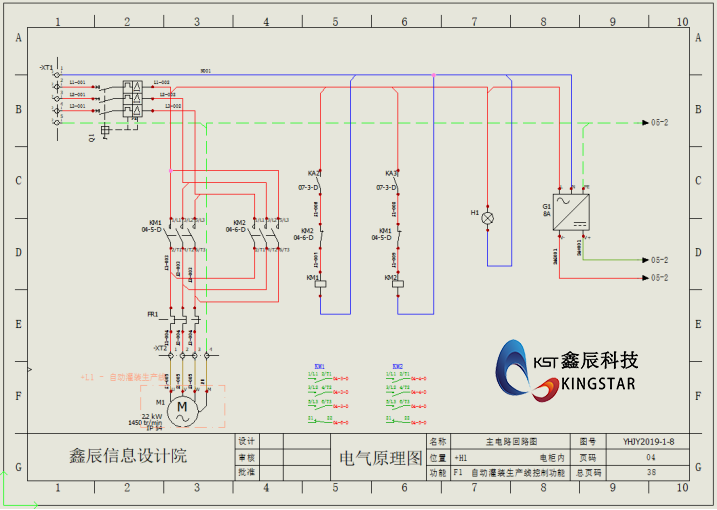

首先，绘制项目所需的图纸，并在图纸中添加相应的设备符号，为后续的统一修改操作做好准备。

二、批量配置标注属性

1、进入属性页面：打开电气工程配置，依次点击“电气工程”→“配置”→“属性”，进入属性设置页面。

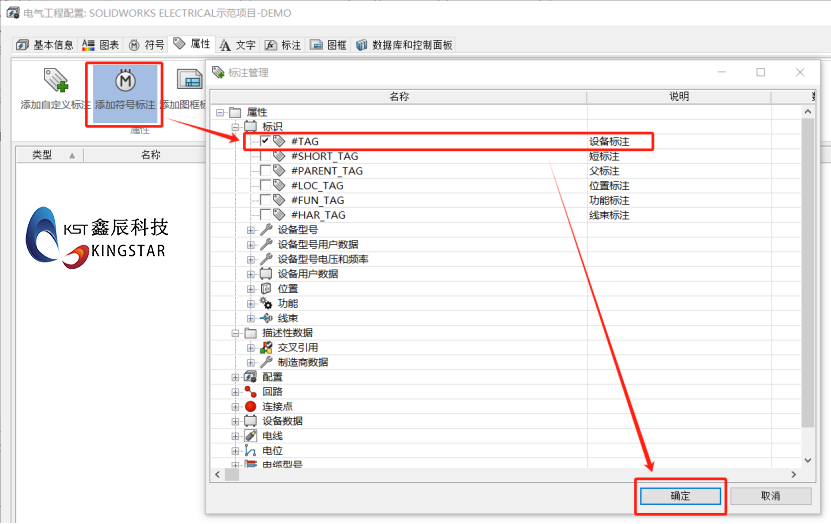

2、添加符号标注：在属性页面中，选择“添加符号标注”选项。此时会弹出标注管理窗口，在窗口中勾选“#TAG设备标注”，然后点击“确定”按钮。

3、修改符号标注样式：完成上一步操作后，对刚添加的符号标注进行样式修改，如调整字体高度、更改颜色等。修改完成后，依次单击“应用”和“确定”按钮，退出属性设置页面。

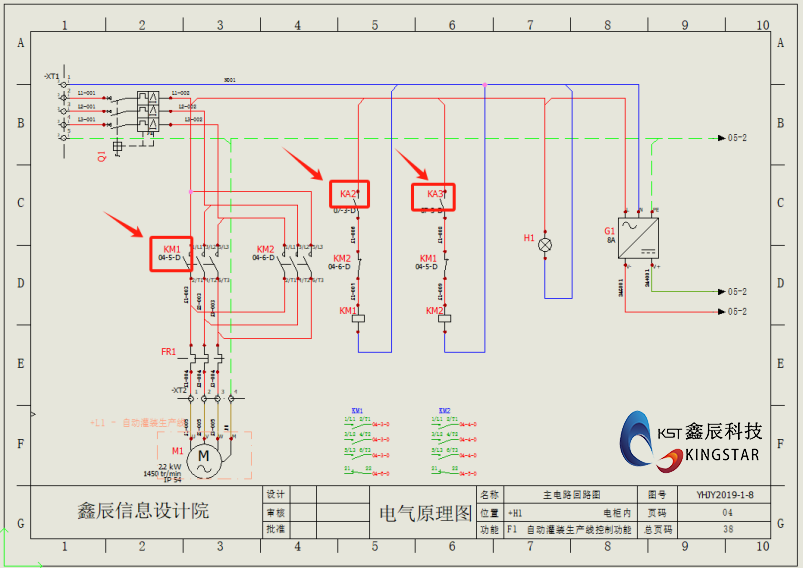

4、查看修改效果：设置完成并应用后，观察图纸界面，会发现所有标注均已按照新的配置进行显示。

5、添加并修改图框标注：采用与添加符号标注相同的方法，再次添加图框标注，并对其颜色等属性进行修改。

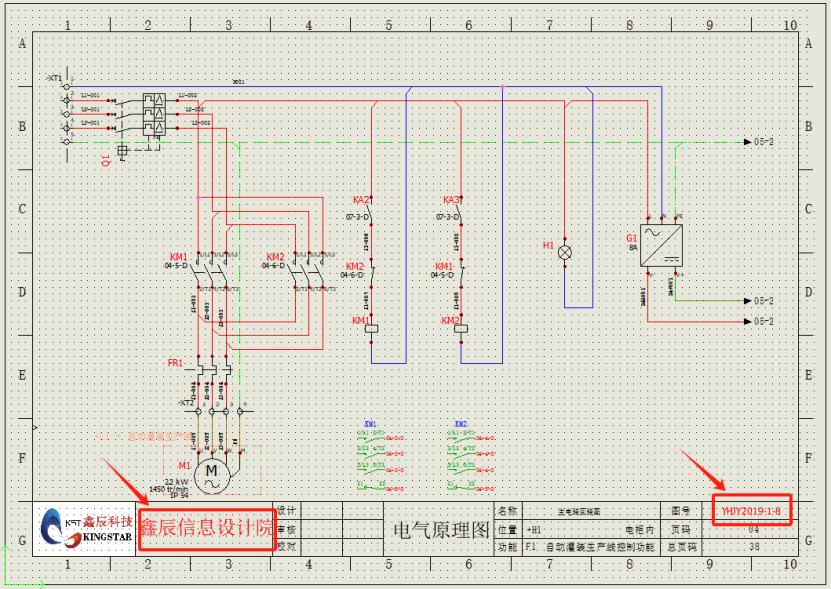

6、确认图框标注修改效果：完成图框标注的修改并应用确定后，查看图框，会发现图框中的属性也已按照新的设置发生改变。

三、总结

通过SOLIDWORKS Electrical中的属性配置功能，能够实现对符号、图框以及其他标注的批量统一修改。这一功能极大地提高了设计效率，让后期修改工作变得更加便捷，有助于电气工程师更高效地完成项目设计任务。
