SOLIDWORKS Electrical 宏的编辑与应用

在电气设计领域，数据重用始终是工程师面临的一大难题。SOLIDWORKS Electrical 作为一款专业的电气设计软件，凭借其宏功能，能够有效解决这一问题，实现数据的快速重用。对于那些需要重复应用的数据，我们可以通过创建宏的方式将其保存起来。

后续再次需要使用时，直接调用相应的宏即可，相较于传统的复制/粘贴方式，不仅速度更快，准确性也更高。而且，使用宏进行数据重用时，已选型的符号信息也会一并添加到宏中。

一、宏的编辑——新建宏

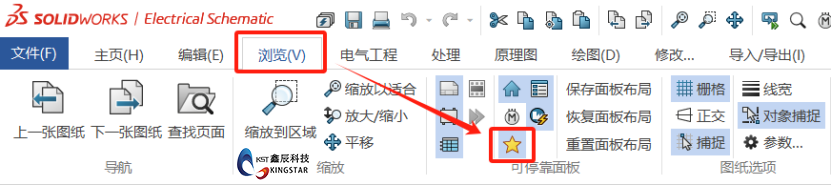

显示宏功能面板：在软件的【工具栏】中，依次点击【浏览】→【可停靠面板】，然后选择【宏控制面板】，这样宏功能就会显示在侧边控制栏的资源面板中。

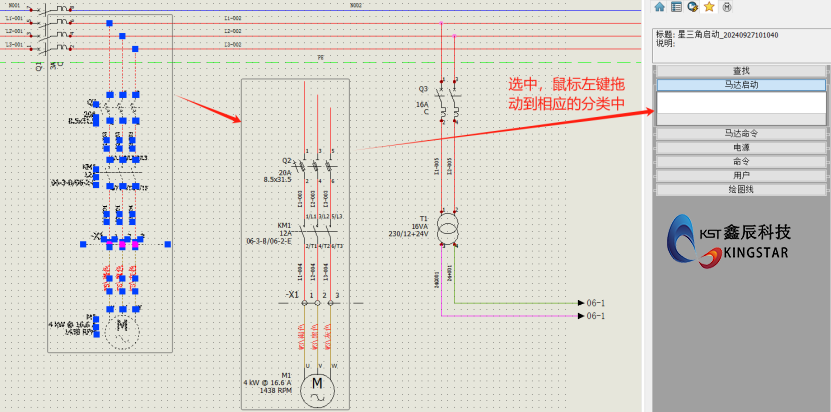

选择并拖入电路：选中需要保存为宏的电路，使用鼠标将其拖入侧边控制面板。

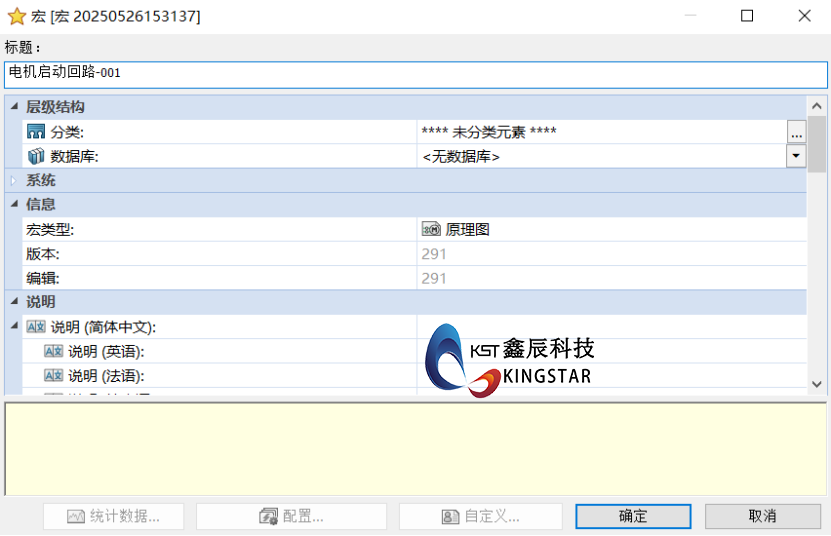

设置宏属性：拖入电路后，会弹出宏属性窗口。在此窗口中，需要填写宏的相关属性，例如名称、分类、数据库等信息。填写完毕后，单击【确定】按钮。单击【确定】后，宏就成功保存了

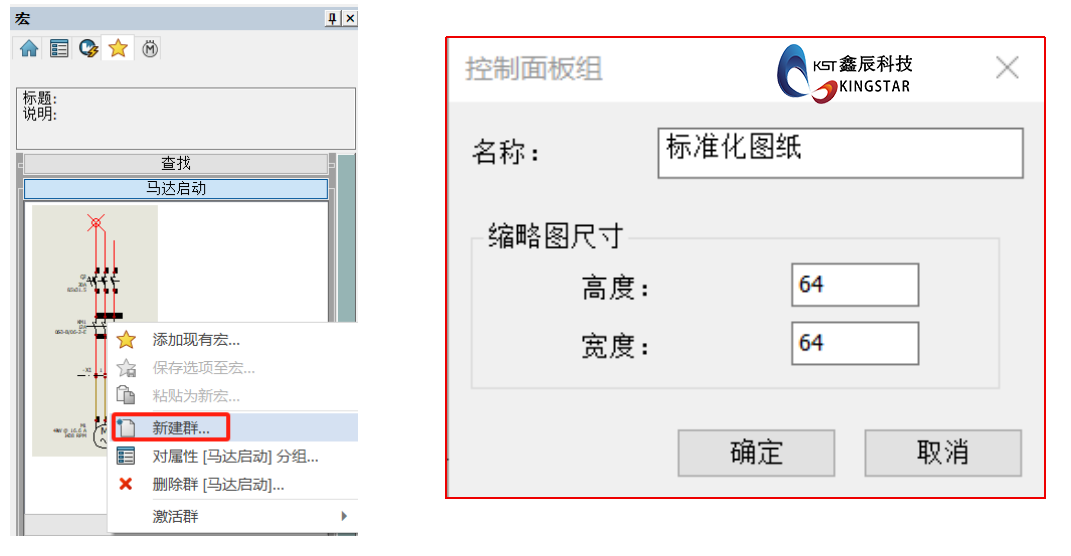

自定义宏分组信息：存放宏回路的分组信息支持自定义调整。例如，若要新建一个群分组，可右键单击宏工具栏的任意位置，在弹出的菜单中选择【新建群】，然后定义【群】的名称，最后单击【确定】按钮。

创建宏分组群：单击【确定】后，宏分组的群就创建完成了。

二、使用宏

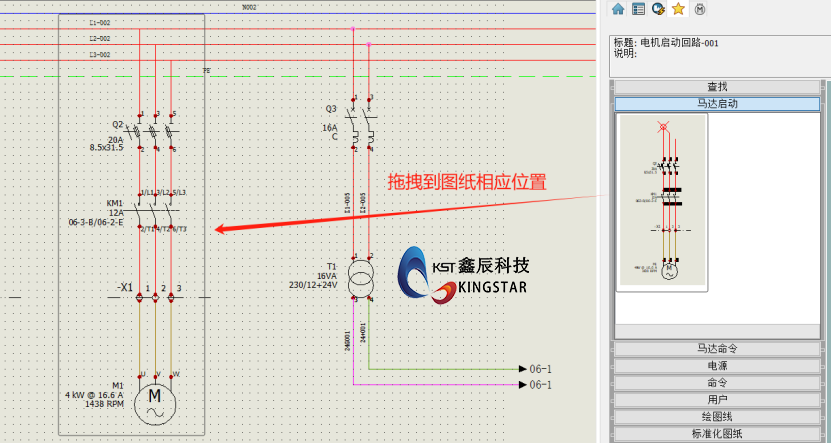

打开宏工具栏并选择宏：当需要使用宏时，打开右侧的宏工具栏，从中选中需要使用的宏，然后将其拖拽到图纸中。

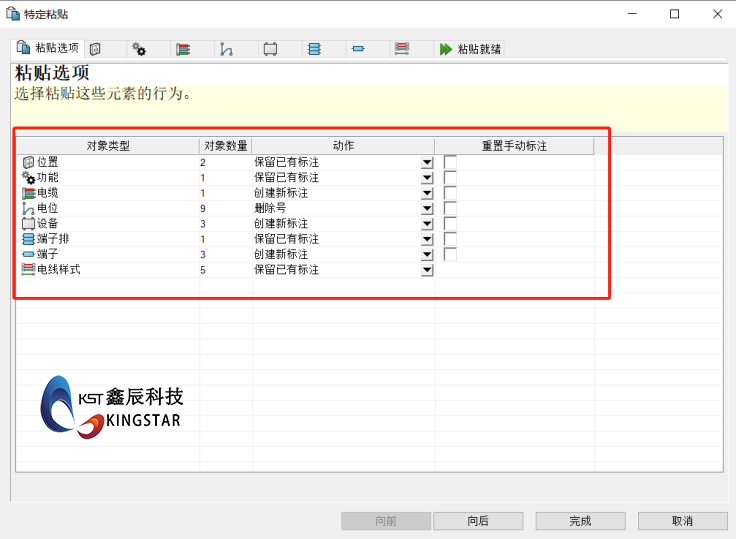

选择粘贴选项：将宏拖入图纸后，会弹出特定粘贴的选项卡。根据实际需求，选择需要保留标注的元素，或者创建新标注。选择完成后，单击【完成】按钮。

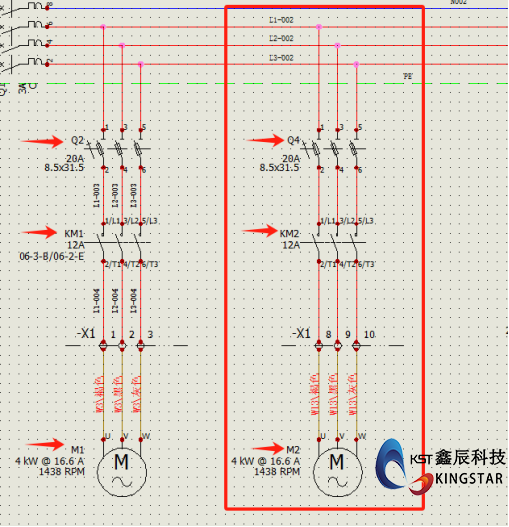

完成宏插入：单击【完成】后，该宏就成功插入到图纸中了，具体效果可参考下图。此时，元器件的编号也会自动更新。
