实现SOLIDWORKS PDM与Office双向更新

SOLIDWORKS PDM 使用可以配合MICROSOFT OFFICE 家族产品使用，PDM 可以轻松的将一些属性——由PDM 中填写在数据卡的信息，传递到OFFICE 的文档中作为内容的一部分存在，其中Excel可以达到双向驱动更新的效果。此类文件作为模板在PDM中使用将非常方方便。在此，罗列在较新版本的OFFICE中Word文档和PDM建立映射的方法。

前期准备和说明：

说明：由于Office 2010后版本，启用宏的文件格式有变化，后缀如：docm;xlsm;pptm， 名为启用宏的文件格式。需要将此类文件格式添加到如数据卡、变量、变量属性等需要区别格式的位置(本文使用的软件为Microsoft Office 2013，操作等同于2010版本)。

前期准备：

一、PDM中创建映射的源头：

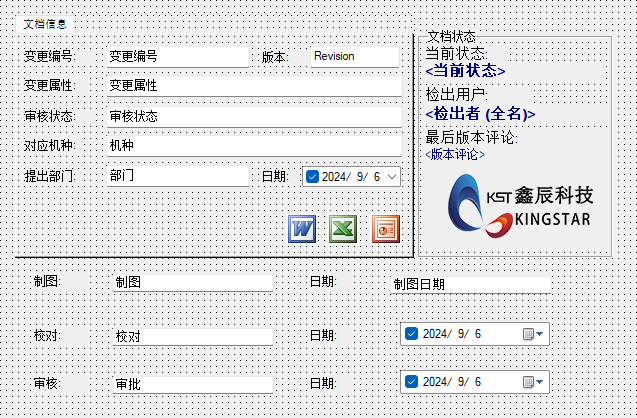

a) 创建Office的数据卡，并添加常用的文件扩展名(需要添加启用宏的文件格式)

b) 处理需要同步到Office文件中的变量

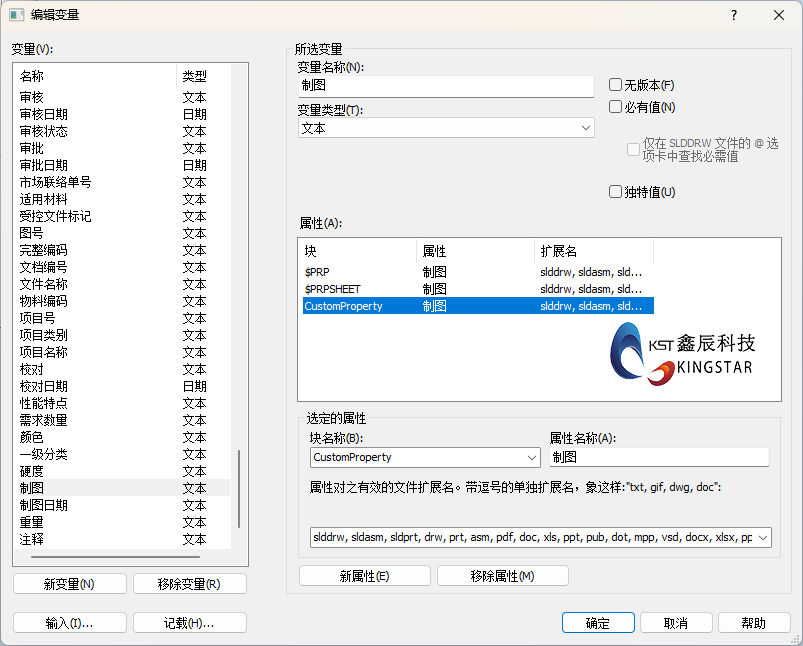

a) 创建变量

b) 在变量中添加新属性

c) 填写或选择块名称—CustomProperty

d) 填写属性名称—将显示在Office文档属性中的字块

e) 填写或选择属性对之有效的文件扩展名，添加docm;xlsm;pptm

二、 创建与Excel 文件内容的连接

a) Excel 中创建映射单元格

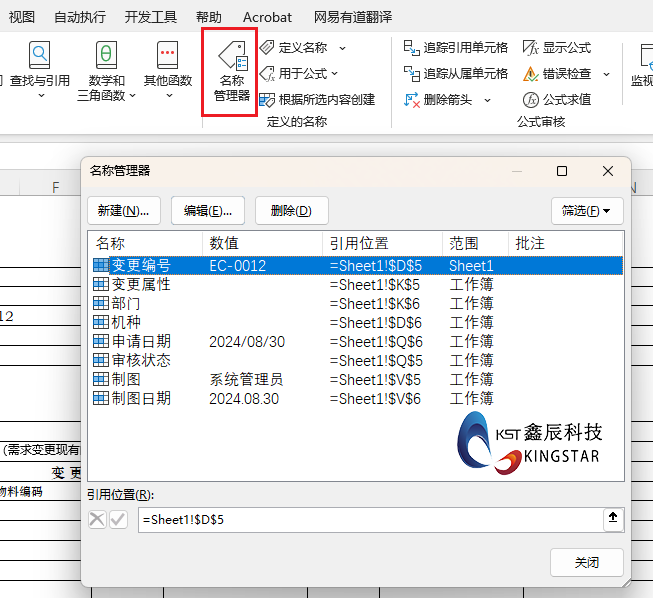

i. 公式—名称管理器

ii. 新建一个名称

iii. 新建名称窗口填写即将创建的名称(建议与相应的变量名称相同)

iv. 点击选择引用位置

v. 选择目标单元格

vi. 重复i-v 步骤创建其他单元格映射

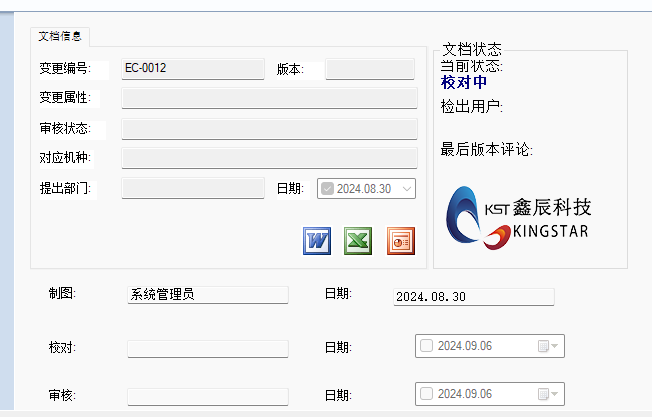

b) 根据开始创建的环境，当Excel文件添加到PDM库中之后，填写数据库;PDM将在Excel的属性中添加对应的属性信息。

d) 同样，使用开发工具中添加代码的方式确保更新

i. Excel相比于Word 更加灵活，可以保证单元格和属性之间的信息双向更新

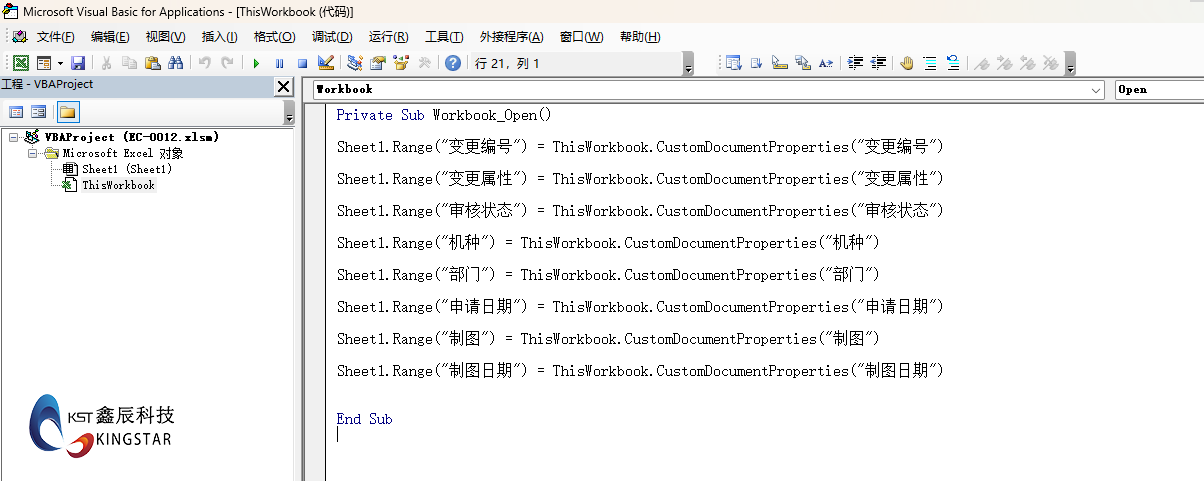

e) 开发工具—查看代码

i. 代码说明如下

g) 保存文件

i.将文件存为启用宏的模板，并在所有实用的Office客户端设置信任宏和总是启用宏，确保数据可以及时更新

基于以上方法，可以让PDM中数据卡中的信息便捷的传递到Excel文档中。
