《高温高湿预警滞后？工业级以太网变送器让变压器绝缘故障提前72小时暴露》

以太网温湿度变送器在电厂中的应用方案

添加图片注释，不超过 140 字（可选）

一、项目背景

电厂作为能源供应核心设施，其设备运行环境对温湿度敏感度极高。发电机组、变压器室、控制室等区域需长期维持稳定的温湿度条件，以避免设备老化加速、绝缘性能下降或精密仪表故障。传统温湿度监测方案存在布线复杂、数据孤立、精度不足等问题，难以满足现代电厂智能化管理需求。

二、方案目标

1. 实现电厂关键区域温湿度实时在线监测

2. 通过以太网构建统一监控平台，提升数据集成能力

3. 采用POE供电简化部署，降低维护成本

4. 符合工业级精度标准，保障监测数据可靠性

三、系统架构设计

1. 硬件选型依据

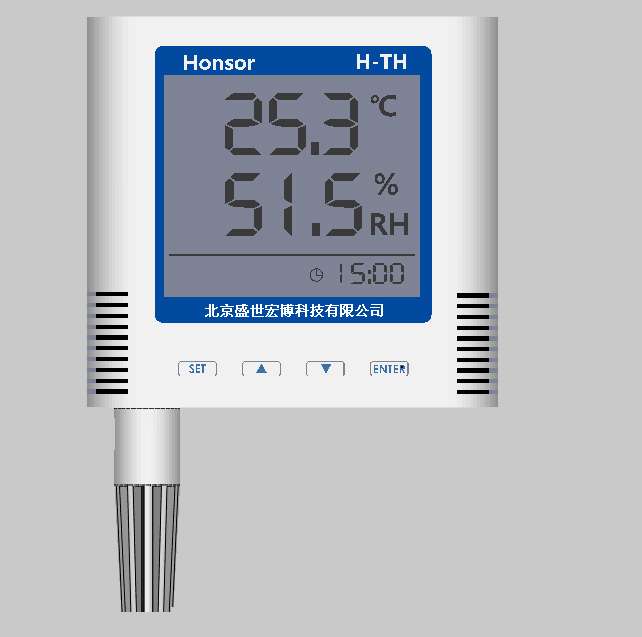

• 以太网温湿度变送器：

• 输出接口：RJ45以太网（支持Modbus TCP协议）

• 供电方式：POE（IEEE 802.3af标准）

• 精度参数：温度±0.3℃（25℃），湿度±2%RH（20%~80%RH）

• 显示模块：3.5寸工业级液晶屏（支持本地数据实时显示）

• 防护等级：IP65（适应电厂粉尘、高温环境）

添加图片注释，不超过 140 字（可选）

• POE交换机：

• 选用工业级导轨式交换机，支持VLAN划分与环网冗余

• 单端口最大输出功率15.4W，满足变送器供电需求

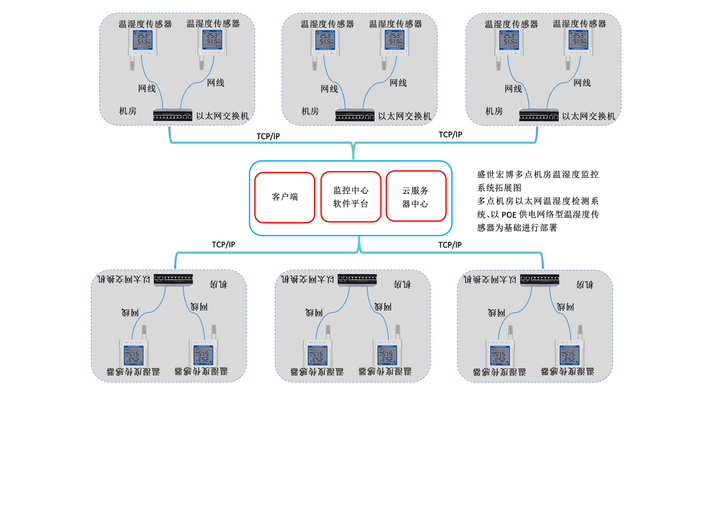

2. 网络拓扑结构

	[电厂监控中心]
	│
	├─ 核心交换机（千兆光纤环网）
	│
	├─ 区域POE交换机（发电机房/变压器室/控制室）
	│ ├─ 以太网温湿度变送器（节点1）
	│ ├─ 以太网温湿度变送器（节点2）
	│ └─ ...（按区域部署）
	│
	└─ 数据服务器（SCADA系统/MES系统对接）

四、关键应用场景

1. 发电机房环境监控

• 部署位置：发电机进风口、排风口、控制柜内部

• 功能实现：

• 实时监测机组散热效率，联动调节新风系统

• 异常温升触发报警，预防绕组过热故障

2. 变压器室绝缘管理

• 部署位置：变压器顶部、油枕周围

• 功能实现：

• 结合油色谱分析数据，评估绝缘材料老化趋势

• 湿度超限自动启动除湿装置

3. 控制室精密设备保护

• 部署位置：DCS控制柜、PLC机柜内部

• 功能实现：

• 维持20±1℃/50±5%RH的严苛环境要求

• 历史数据回溯支持设备故障根因分析

五、实施步骤

1. 现场勘查：绘制电厂热力图，确定高风险监测区域

2. 设备部署：

• 交换机采用导轨式安装于区域配电箱

• 变送器通过磁吸式底座固定于设备表面或墙面

1. 网络配置：

• 设置静态IP地址池，启用SNMP协议告警推送

• 配置VLAN隔离不同区域数据流

添加图片注释，不超过 140 字（可选）

1. 系统集成：

• 通过OPC UA协议对接电厂DCS系统

• 开发移动端APP实现远程巡检

六、效益分析

指标	传统方案	本方案	提升幅度
布线成本	高	低	↓65%
数据刷新周期	5分钟	1秒	↑300倍
故障预警时效	滞后	实时	-
维护人力投入	3人/班	1人/班	↓67%

七、扩展性设计

1. 多参数融合：预留485接口，支持集成CO₂、压力传感器

2. AI预测：基于LSTM算法构建温湿度趋势预测模型

3. 数字孪生对接：输出3D可视化环境地图至电厂BIM系统

八、总结

本方案通过以太网温湿度变送器构建了电厂环境监测的神经网络，其POE供电特性使单节点部署成本降低40%，工业级精度满足GB/T 34037-2017标准要求。结合电厂实际运行数据，预计可使设备非计划停机减少10%，年维护成本降低10万元，为智慧电厂建设提供关键数据支撑。
