SN_Write_tool 使用说明文档

所有功能照着下面的图片设置！！！！



先介绍一下使用环境

操作系统：windows XP、win7等

SN烧录工具：SN_Write_tool_exe_v2.1420.00

首先介绍一下IMEI码，IMEI码全名叫移动通信国际识别码，俗称串号，IMEI由15位数字组成，其组成为：

1、前6位数(TAC)是"型号核准号码"，一般代表机型。
2、接着的2位数(FAC)是"最后装配号"，一般代表产地。

3、之后的6位数(SNR)是"串号"，一般代表生产顺序号。

4、最后1位数(SP)通常是"0"，为检验码，目前暂备用。

SN_Write_tool_exe_v2.1420.00工具使用：



双击打开SN_Write_tool_exe_v2.1420.00软件：

　　

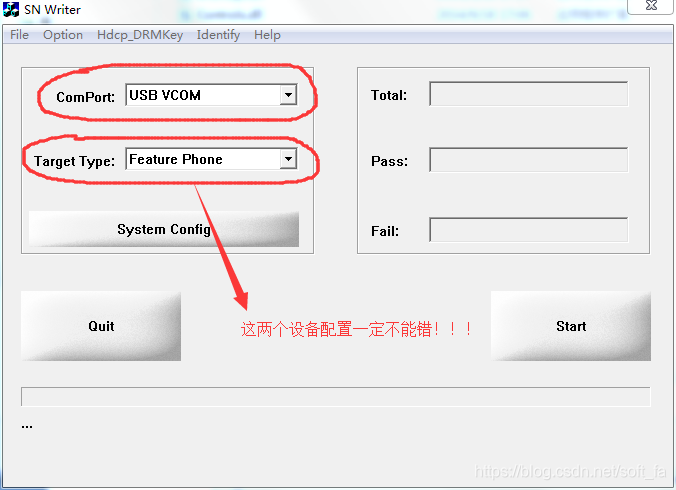

　ComPort 选USB VCOM

   Target Type选feature Phone

   点击Indentify->Engineer->Enable AutoGen

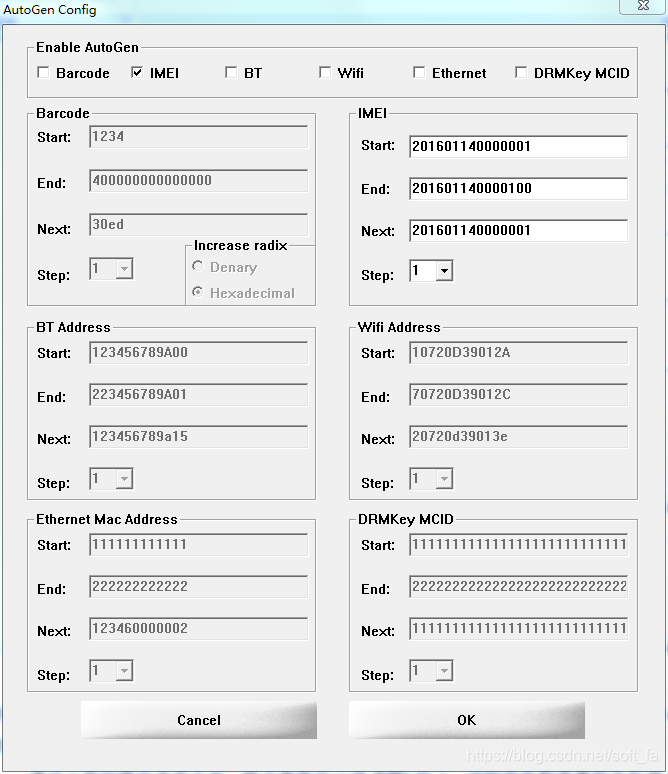

    弹出设置界面

　　

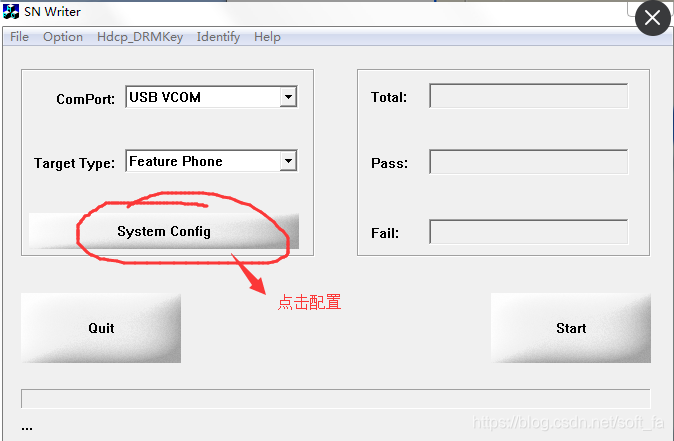

　   这里我们选IMEI,start（最小的IMEI）和end（最大的IMEI）分别代表可烧录IMEI码的最小值和最大值，next:是表示当前需要写的IMEI,填好之后点"OK"， 接着点主界面上的"System Config", 弹出如下设置界面

　　

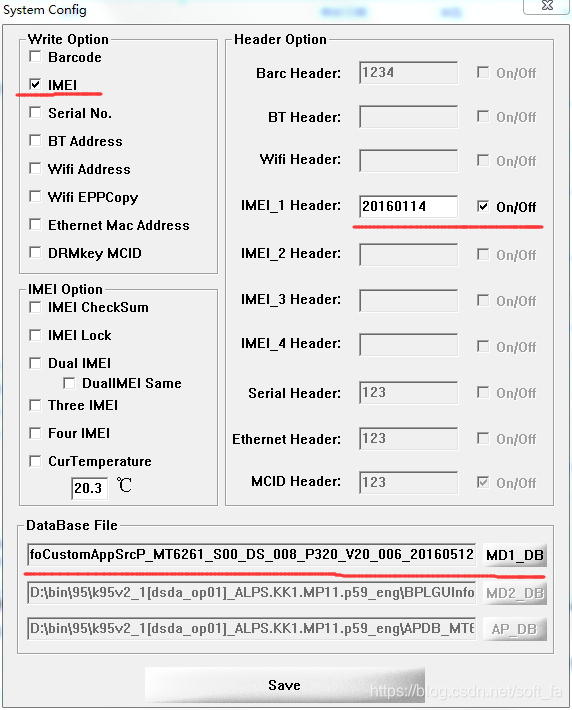

如上图：Wrtie Opiton我们选IMEI，IMEI header可以填开头的几位数，这里填的是20160114，代表IMEI码是从20开头的，如果你输入不是20开头的码就会让你重输

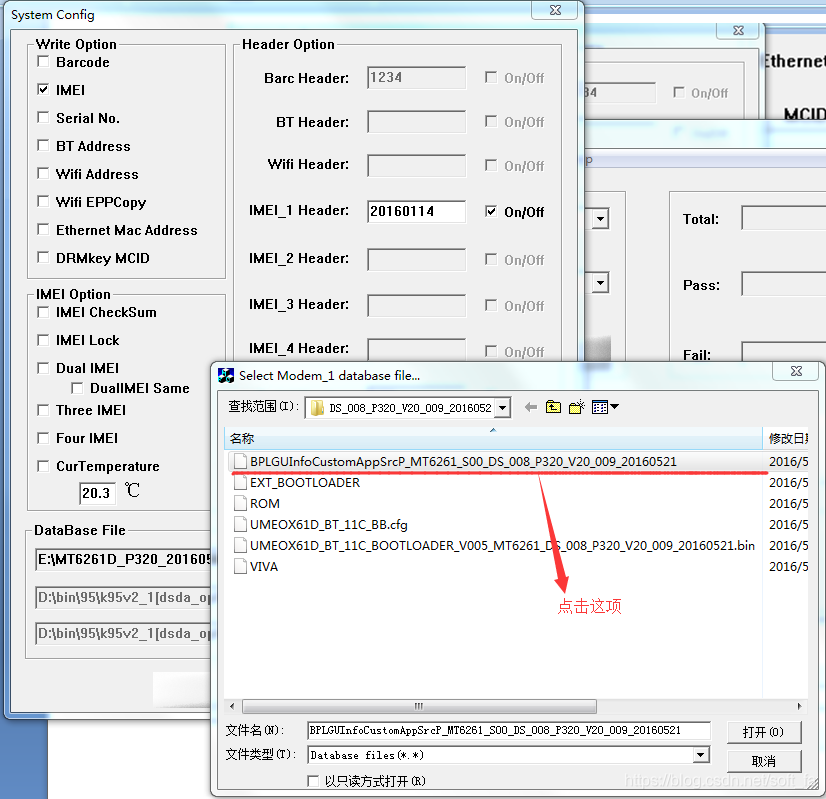

在DataBase File 栏中点击MD1_DB选择Databass，如下图：

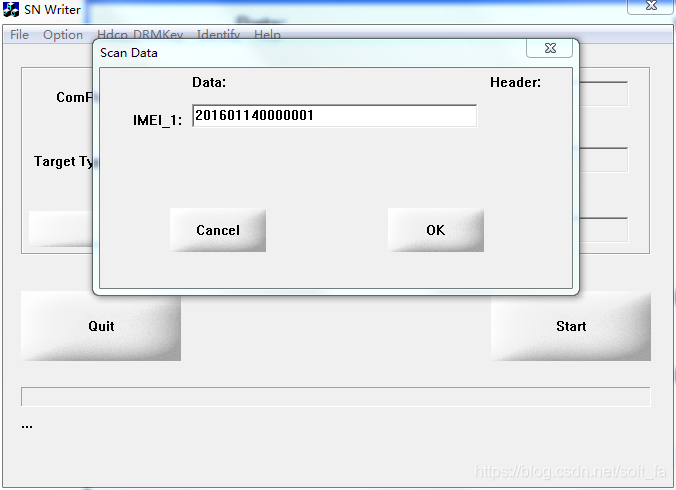

　　通过上面的操作选完之后，接下来就可以烧IMEI码了，先按烧录工具的Start按键，弹出以下界面让你输入IMEI码

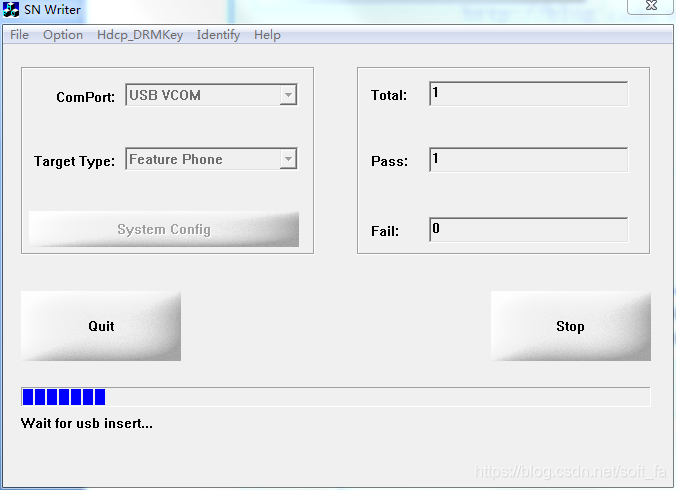

要注意的是两个IMEI码的范围要在你上面定义的IMEI  Start和End之间，不然会让你重复输入，填完之后，点击ＯＫ，界面到了

　

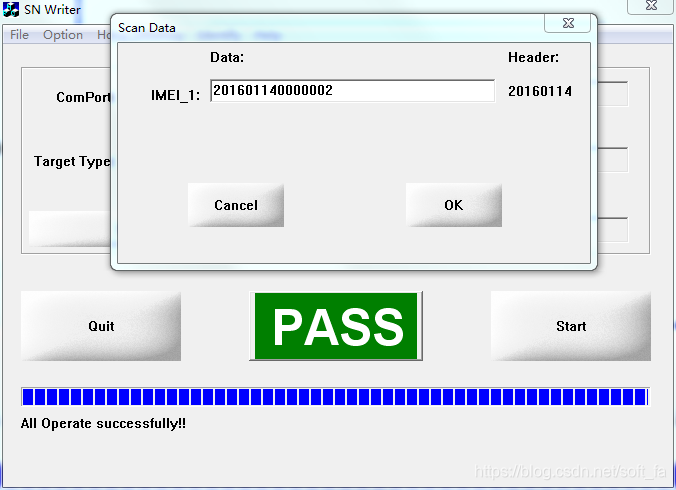

　这时，首先把设备关机，再连上USB线，这时如果没有安装MTK驱动，先弹对找到新硬件的窗口，建议是先把MTK的驱动全部安装完，再做烧录IMEI码,如果烧录成功，则出现

　



这时IMEI号写好了！







注意：



1、当前IMEI写完提示PASS之后，弹出框上面显示的IMEI号为下一个需要写的IMEI号！！！！！



2、上面升级方式为USB升级，如果要用串口升级则需要把升级的口换成串口，如下图：

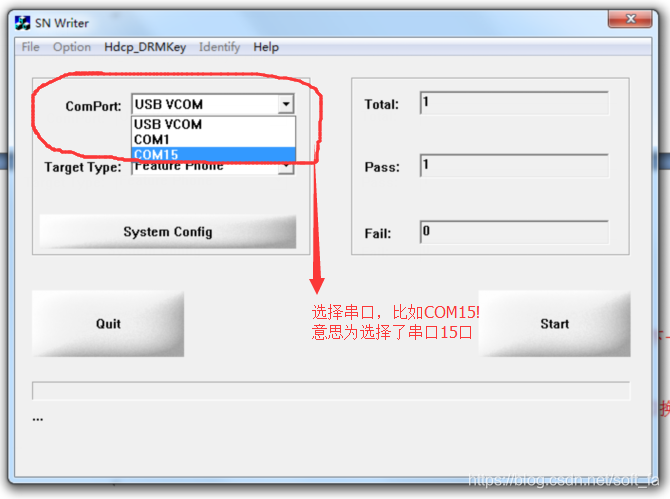

(1)、配置串口：



(2)、串口升级方式：

     先设备关机，然后接上串口线，再长按关机键1秒以上，就可以正常升级

     了。
