SpringMvc 架构分析

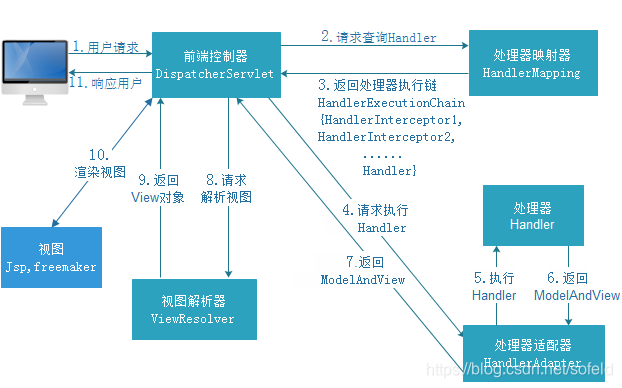

##spring架构分析

1、用户发送请求至前端控制器 DispatcherServlet
2、DispatcherServlet 收到请求调用 HandlerMapping 处理器映射器。
3、处理器映射器根据请求 url 找到具体的处理器，生成处理器对象及处理器拦截器 (如果有则生成) 一并返回给 DispatcherServlet。
4、DispatcherServlet 通过 HandlerAdapter 处理器适配器调用处理器
5、执行处理器 (Controller，也叫后端控制器)。
6、Controller 执行完成返回 ModelAndView
7、HandlerAdapter 将 controller 执行结果 ModelAndView 返回给 DispatcherServlet
8、DispatcherServlet 将 ModelAndView 传给 ViewReslover 视图解析器
9、ViewReslover 解析后返回具体 View
10、DispatcherServlet 对 View 进行渲染视图（即将模型数据填充至视图中）。
11、DispatcherServlet 响应用户

组件说明

DispatcherServlet：前端控制器
用户请求到达前端控制器，它就相当于 mvc 模式中的 c，dispatcherServlet 是整个流程控制的中心，由它调用其它组件处理用户的请求，dispatcherServlet 的存在降低了组件之间的耦合性。
HandlerMapping：处理器映射器
HandlerMapping 负责根据用户请求 url 找到 Handler 即处理器，springmvc 提供了不同的映射器实现不同的映射方式，例如：配置文件方式，实现接口方式，注解方式等。
Handler：处理器
Handler 是继 DispatcherServlet 前端控制器的后端控制器，在 DispatcherServlet 的控制下 Handler 对具体的用户请求进行处理。
由于 Handler 涉及到具体的用户业务请求，所以一般情况需要程序员根据业务需求开发 Handler。
HandlAdapter：处理器适配器
通过 HandlerAdapter 对处理器进行执行，这是适配器模式的应用，通过扩展适配器可以对更多类型的处理器进行执行。
下图是许多不同的适配器，最终都可以使用 usb 接口连接
ViewResolver：视图解析器
View Resolver 负责将处理结果生成 View 视图，View Resolver 首先根据逻辑视图名解析成物理视图名即具体的页面地址，再生成 View 视图对象，最后对 View 进行渲染将处理结果通过页面展示给用户。
View：视图
springmvc 框架提供了很多的 View 视图类型的支持，包括：jstlView、freemarkerView、pdfView 等。我们最常用的视图就是 jsp。
注意
在 springmvc 的各个组件中，处理器映射器、处理器适配器、视图解析器称为 springmvc 的三大组件。
需要用户开发的组件有 handler、view，和配置前端控制器

为什么我们只配置了前端控制器和写了处理器，springmvc 架构就能执行呢？
因为框架已经默认加载了这些组件，当前端控制器加载到 spring 容器中时，这些组件就自动加载到容器中了，即使我们不做任何配置，也可以使用这些组件
默认加载的配置文件。

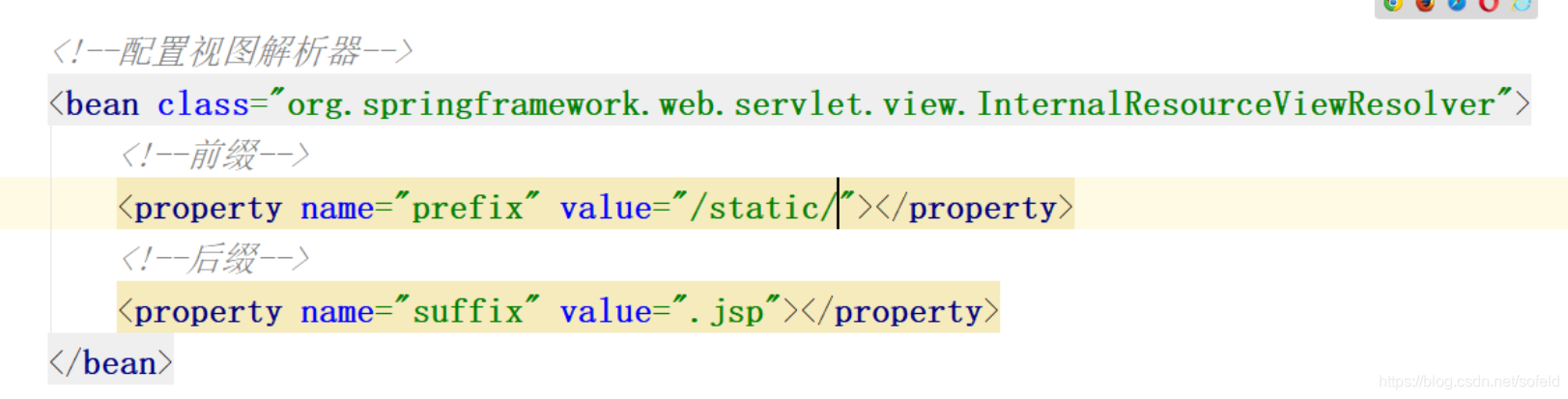

配置视图解析器
