W25Q16编址详解

W25Q16是一款基于SPI接口Flash存储器。

但往往我们对一串长长的16进制地址无从下手，以至于数据存储位置不当。

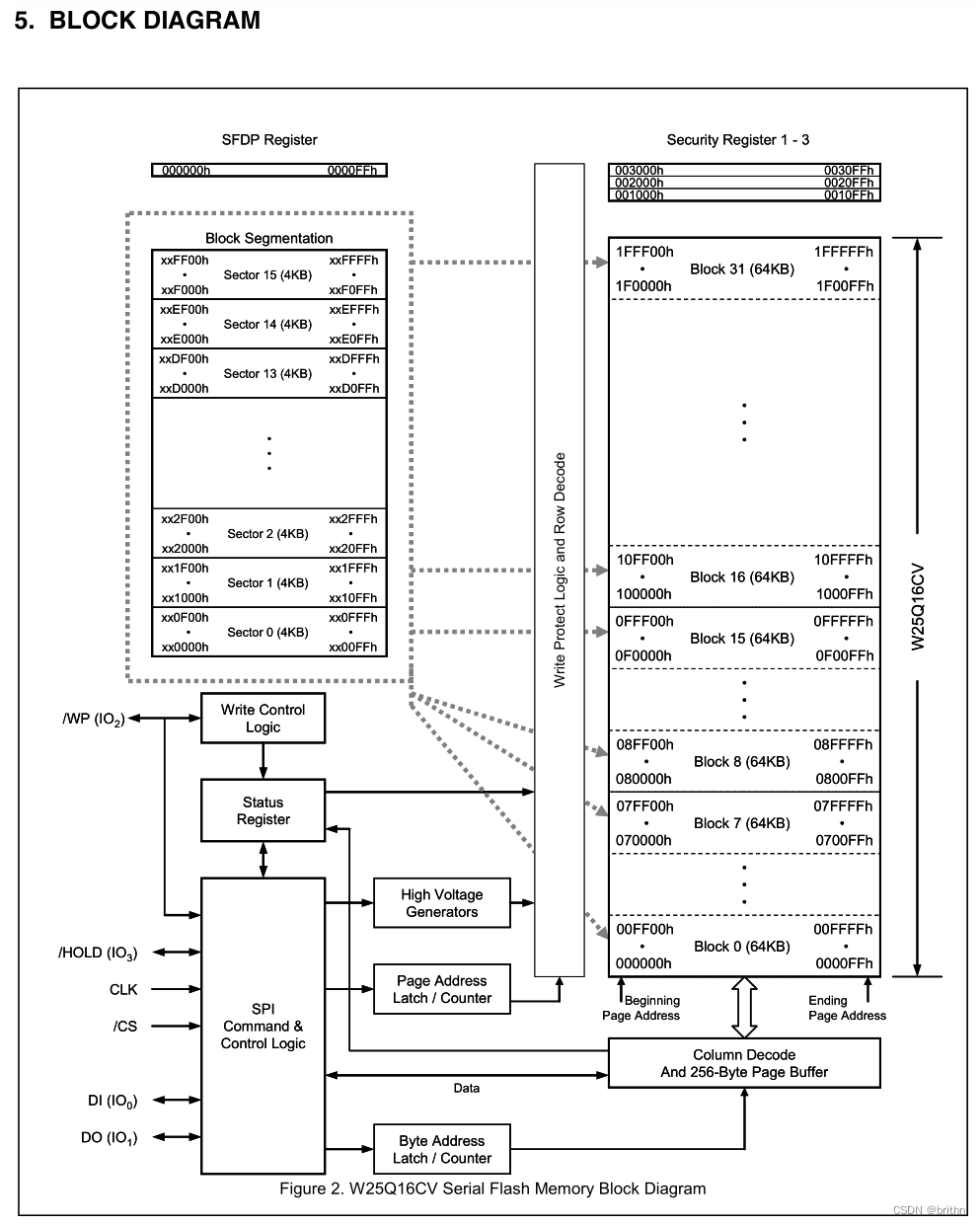

先看一下官方的数据手册

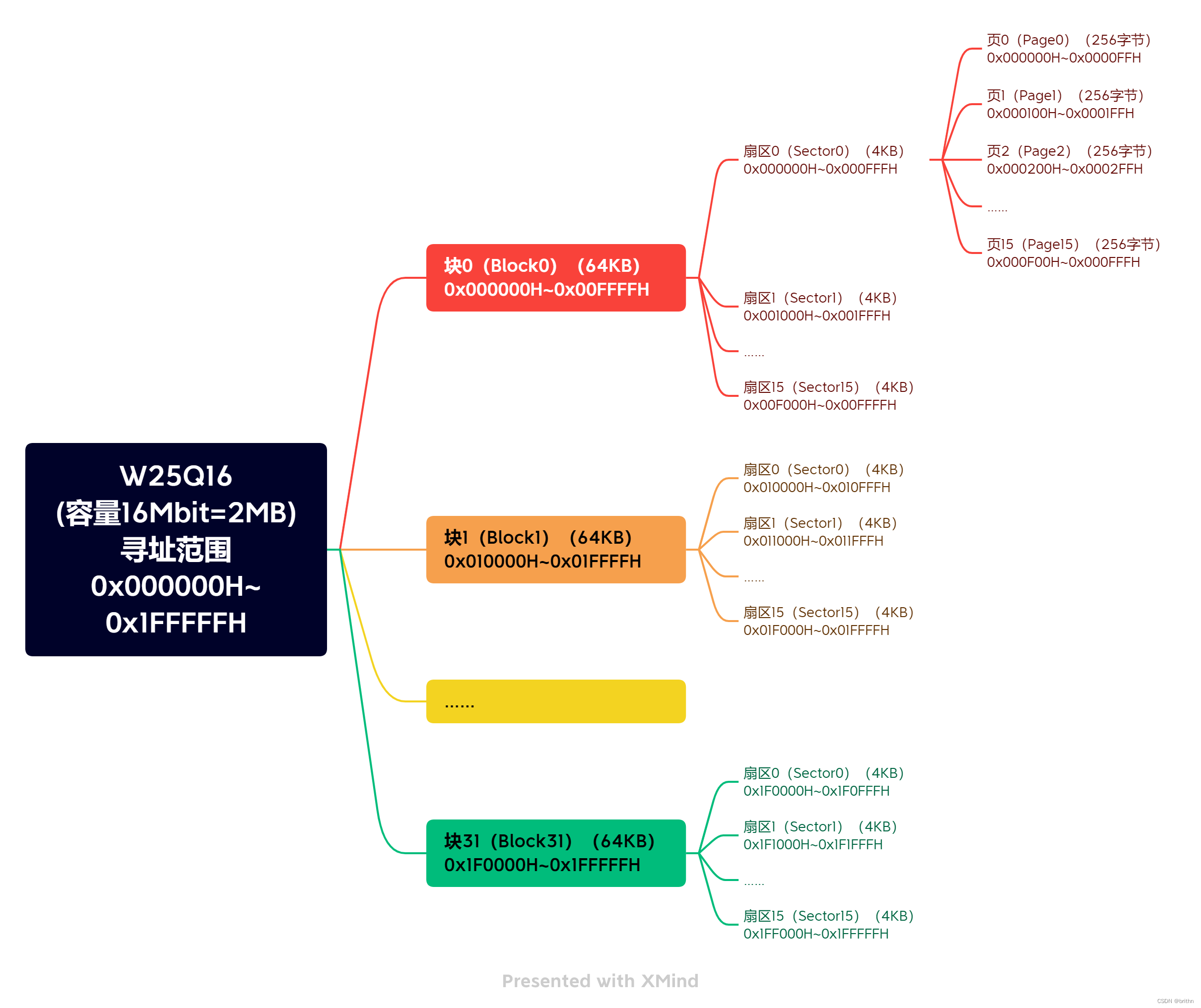

 看着比较乱，我们自己画一个思维导图帮助理解

可以看到W25Q16最大寻址范围为0x000000H~0x1FFFFFH ，根据计组基础知识，1FFFFFH+1H=200000H=2^21，2^20=1M，所以就是2MB容量，用24位2进制数（6位16进制数）可将地址全部表示（其实还剩余3位）

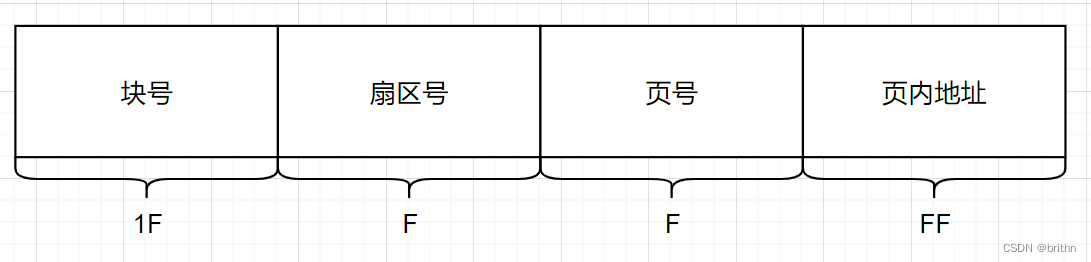

6位16进制数被分割，如上图所示

Flash包括32个块（Block），00~1F表示块号（23~16位）

每个块包括16个扇区（Sector），0~F表示扇区号（15~12位）

每个扇区包括16个页（Page），0~F表示页号（11~8位）

每个页包括256个字节，00~FF表示256个字节（7~0位）

例，如果要在第0块的第2个扇区的第15个页的第10个页内地址写入一个字节，则地址为

0x00 2 F 0A
