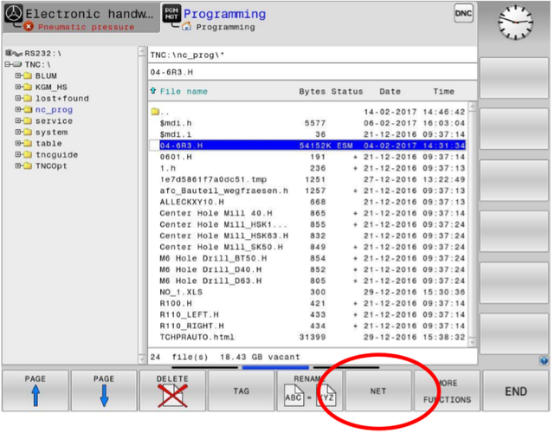

一、数控系统启动后，在编辑（EDIT）模式下，选择“PGM MGT” 键 按下网络（NET）软按键 ；

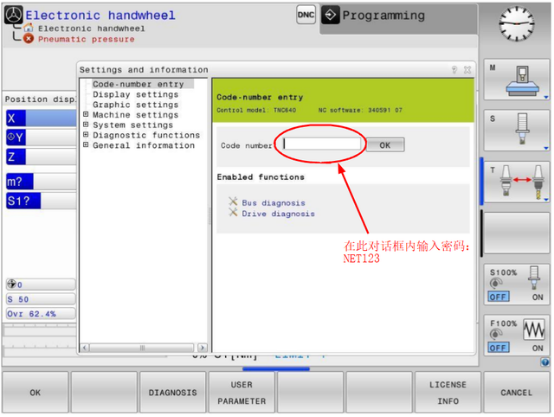

二、按下 MOD 键，输入密码“NET123”

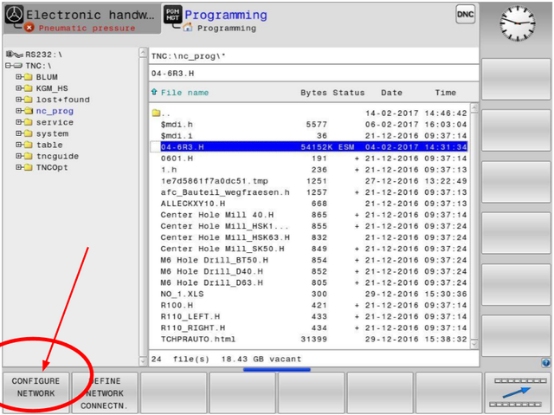

三、按下配置网络（CONFIGURE NETWORK） 软按键 ；

四、在弹出的对话窗口中进行网络配置

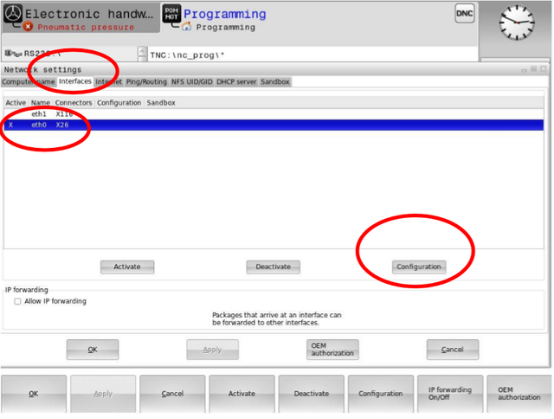

选择“Interface”

选择“X26”；

选择“配置（Configuration）”

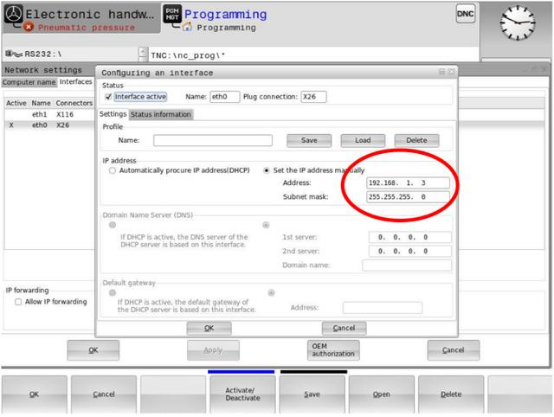

定义具体的 IP 地址，通过“OK”键确认退出

保存IP后，重启才会生效。
