ArcGis-学习笔记1-地图矢量化

地图矢量化

对含地图的图片进行矢量化

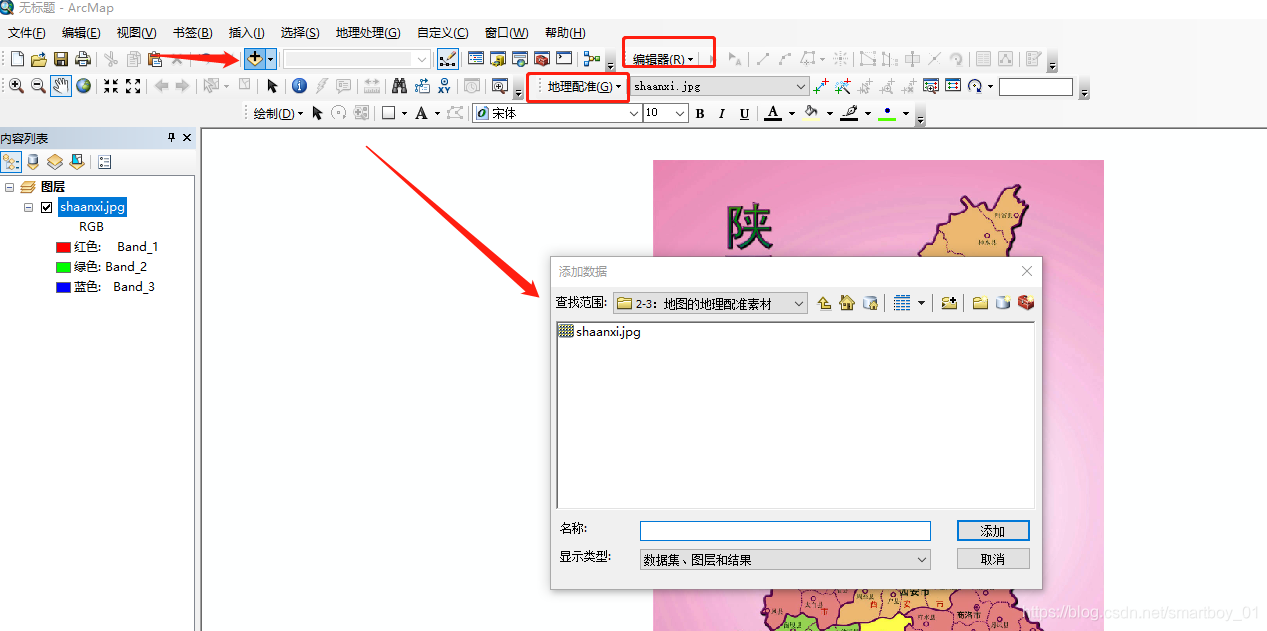

对地图进行地理配准

1. 在图片中选择“控制点”
2. 打开“经纬度格式转换工具”或使用百度/高德拾取坐标系统，查询地图上的点对应的真实坐标
3. 右击标题栏，选中“地理配准”，添加“控制点”，输入x,y(经纬度)
4. 图片移动时，可以选中全图使图片居中，也可以通过取消“地理配准”中的自动校正
5. “查看链接表”中可以删除不必要的“控制点”，一般对明显的拐点作为“控制点”（9个）
6. 选择“地理配准”中的“更新地理配准”，图片即可以显示坐标

地址	坐标
府谷县	111.072476,39.034469
定边县	107.609293,37.601603
靖边县	108.803473,37.604376
佳县	110.49863,38.027203
吴堡县	110.747029,37.459417
潼关县	110.253662,34.550564
陇县	106.86943,34.89949
商南县	110.887829,33.537774
略阳县	106.165842,33.334883
白河县	110.119014,32.81606
镇坪县	109.534074,31.89087

地图手动矢量化

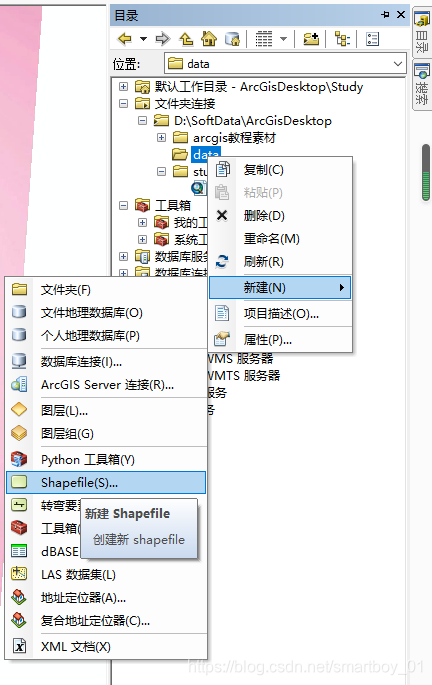

• 选择地理配准后的图片–> 目录-新建-shapefile

• 要素类型选择“折线”
