一、ceph对象

（1）ceph object

Object由数据和元数据构成
每个object都有全局唯一的ID
不同于文件存储，object的大小可以突破文件级的限制，并且还有丰富的元数据
整个Object索引是一个扁平结构里实现的，不同于传统文件系统的树状结构

（2）查看object

查看pool

$:rados lspool

查看pool里的object

rados -p {poolname} ls
示例：
$:rados ls -p rbd

二、crush算法对比一致性hash

设想你曾几何时存了一部爱情动作片到ceph集群中，你拿着笔记本来到机房，你所看到的Ceph集群是数个机架的服务器。你在想，我的爱情动作片最终是存储在哪里？

你考虑的实际是数据定位的问题：

常见有两种数据定位方法：

记录：将“数据A：位置location（A）”这样的信息记录下来，访问数据时查询记录，获取位置，再进行读取。
计算：存放数据A时，其存储位置location（A）是即时计算得到的

常见的计算方式是一致性哈希（consistent hashing）：

基本思路是，面对数据A，以数据A的文件名等类似信息为key，通过一致性哈希计算consist_hash(keyA) = location(A)得到存储位置。

ceph使用的是crush算法：Controlled，Scalable，Decentralized placement of Replicated Data

（1）数据分布是分布式存储系统的一个重要部分：

故障域隔离：同份数据的不同副本分布在不同的故障域，降低数据损坏的风险；
负载均衡: 数据能够均匀的分布在磁盘容量不等的存储节点，避免部分节点空闲部分节点超载，从而影响系统性能；
控制节点加入离开节点上的数据被移到其他节点，而正常工作的节点的数据不会发生迁移。

（2）对象存储中一致性Hash和ceph的crush算法是使用地比较多的数据分布算法。

（3）使用一致性Hash存储系统：

Aamzon的Dyanmon键值存储系统

Openstark的Swift对象存储系统

（4）一致性hash分析

假设数据为X，存储节点数目为N，存储节点：Hash（X）%N

计算Hash值目的：让数据均匀分布，当加入新节点则节点离开时，几乎所有数据都会受到影响，需要重新分布。导致数据迁移量非常大。

一致性Hash算法将数据和存储节点映射到同个Hash空间：

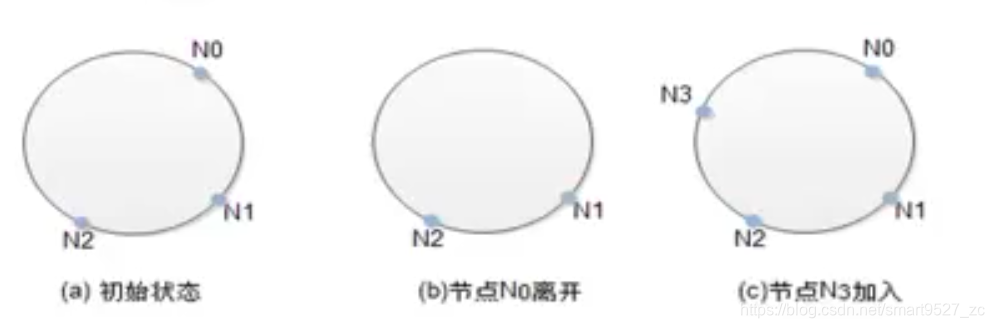

如图（a）所示，Hash环中的3存储节点把Hash空间划分成3个分区，每个存储节点负责一个分区上的数据。例如，落在分区[N2,N0]上的数据存储在节点N0。

如图（b）所示，当节点N0离开时，原来由它负责的[N2,N0]分区将同[N0,N1]分区合并成[N2,N1]分区，并且都由节点N1负责。也就是说，本来存储在节点N0上的数据都迁移到节点N1，而原来存储在N1和N2节点的数据不受影响，图（c）给出了当节点N3加入时，原来[N2,N0]分区分裂成[N3,N0]两个分区，其中[N3，N0]分区上是数据迁移到新加入的N3节点。

虚拟节点：

1、一致性Hash的不足，存储节点不能将Hash空间划分地足够均匀：

如图（a）所示，分区[N2，N0]的大小几乎是其它两个分区大小之和。这容易让负责该分区的节点N0负载过重。假设3个节点的磁盘容量相等，容易当节点N0的磁盘已经写满数据时其它两个节点上的磁盘还有很大的空闲空间，但此时系统已经无法继续向分区[N2，N0]写入数据，从而造成资源浪费。

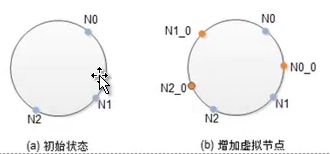

2、虚拟节点是相对于物理存储节点而言的，虚拟节点负责的分区上的数据最终存储到其对样的物理节点：

NI_0代表该虚拟节点对应于物理节点 i 的第0个虚拟节点。增加虚拟节点后，物理节点N0负责[N1_0，N0]和[N0，N0_0]两个分区，物理节点N1负责[N0_0，N1]和[N2_0，N1_0]两个分区，物理节点N2负责[N2，N1]和[N2_0,N2]两个分区，三个物理节点负责的总的数量趋于平衡。

实际应用中，可以根据物理节点的磁盘容量的大小来确定其对应的虚拟节点数目。虚拟节点数目越多，节点负责的数据区间也越大。

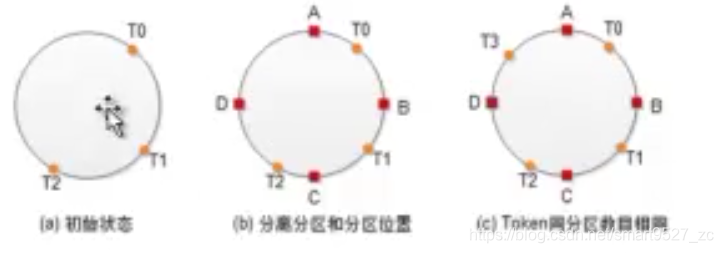

3、分区和分区位置

当节点加入或者离开时，分区会相应的进行分裂或合并。这不对新写入的数据构成影响，但对已经写入到磁盘的数据需要重新计算Hash值以确定它是否需要迁移到其他节点。因为需要遍历磁盘中的所有数据，这个计算过程非常耗时。

CRUSH算法

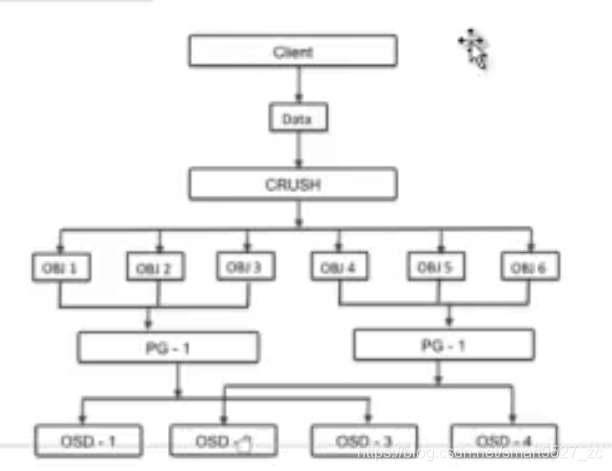

Ceph分布数据的过程：首先计算对象X的Hash值并将结果和PG数目取余，以得到数据X对应的PG编号。然后，通过CRUSH算法将PG映射到一组OSD中。最后把数据Xcunf存放到PG对应的OSD中。这个过程中包含了两次映射，第一次是对象X到PG的映射。如果把PG当做存储节点，那么这和文章开头提到的Hash算法一样。不同的是，PG是抽象的存储节点，它不会随着物理节点的加入或离开而增加或减少，因此数据到PG的映射是稳定的。

1、PG功能：

第一个作用是划分数据分区。每个PG管理的数据区间相同，因而数据能够均匀地分布到PG上

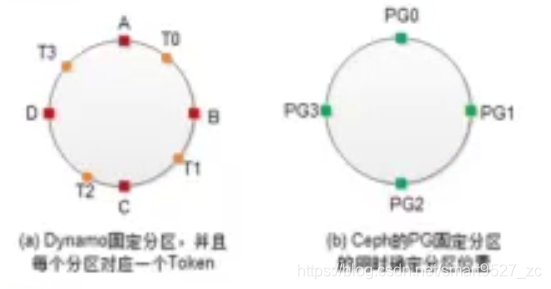

第二个作用是充当Dvanmo中Token的角色，即决定分区位置，实际上，这和Dyanmo中固定分区数目，以及维持分区数目和虚拟节点数目相等的原则是同一回事。

2、在没有多副本的情况下，Dynamo中分区的数据直接存储到Token，而每个Token对应唯一的一个物理存储节点。

3、在多副本（假设副本数目为N）的情况下，分区的数据会存储到连续的N个Token中。但这会引入一个新的问题：因为副本必须保持在不同的物理节点，但是如果这组Token中存在两个或多个Token对应到同个物理存储节点，那么就必须要跳过这样的节点。Dynamo采用preference列表来记录每个分区对应的物理节点。然而，Dynamo论文中没有详述分区的Preference列表如何选择物理节点，以及选取物理节点时该如何隔离故障域等问题。

4、（osd0, osd1, osd2, .... osdn） = CRUSH(x)

5、Ceph的PG担当起Dynamo中Token、固定分区以及Preference列表的角色，解决的是同样的问题。PG的Acting集合对应于Dynamo的Perferenceli列表。CRUSH算法解决了Dynamo论文中未提及的问题。

6、CRUSH算法的目的是，为给定的PG（即分区）分配一组存储数据的OSD节点。

选择OSD节点的过程，要考虑以下几个因素：

PG在OSD间均匀分布

假设每个OSD的磁盘容量都相同，那么我们希望PG在每个OSD节点上是均匀分布的，也就是说每个OSD节点包含相同数目的PG。假如节点的磁盘容量不等，那么容量大的磁盘的节点能够处理更多数量的PG。

PG的OSD分布在不同的故障域

因为PG的OSD列表用于保存数据的不同副本，副本分布在不同的OSD中可以降低数据损坏的风险。

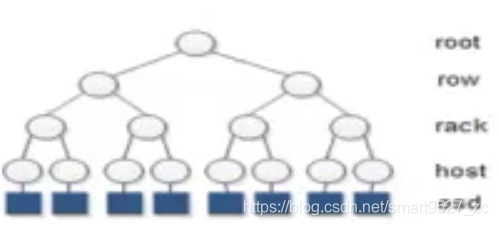

7、Ceph使用树形层级结构描述OSD的空间位置以及权重（同磁盘容量相关）大小。

8、OSD节点在层级结构中也被称为Device，它位于层级结构的叶子节点，所有非叶子节点称为Bucket。Bucket拥有不同的类型。

9、CRUSH通过重复执行Take（bucketID）和Select（n，bucketType）两个操作选取副本位置

Placement group（PG）

1、数据分布和复制的单位

2、获取Pool的PG/PGP数量

（方法一）

$:ceph osd pool get data pg_num
$:ceph osd pool get data pgp_num

（方法二）

$:ceph osd dump | grep pg_num

3、修改PG/PGP（通pool指增不减）

$:ceph osd pool get cp pg_num

$:ceph osd pool set cp pg_num 256

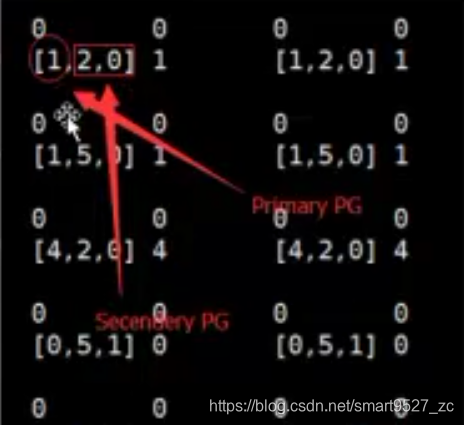

4、PG的角色

Primary PG：主副本，所有读写的承受者

Secondary PG:从副本，数据的备份

Pool池管理

1、创建pool池

$:ceph osd pool create test 128 128     //128 pg、pgp

2、查看pool池

$：ceph osd lspools
$:rados lspools
$:ceph osd dump | grep -i pool

3、变更pool的副本数

$：ceph osd pool set test size 4

4、上传文件

$：rados -p cp put object1 /etc/hosts
$：rados -p cp ls
$: rados mksnap snapshot01 -p cp
$: rados lssnap -p cp
$: rados -p cp rm object1
$: rados -p cp listnaps object1
$：rados rollback -p cp object1 snapshot01
$: rados -p cp ls

数据管理---找对象

$:ls /var/lib/ceph/osd/ceph-0/current/XXX*

三、filejournal的意义

Write data包括journal + objstore，均写完成才返回client端
