AD使用记录

100mil = 2.54mm(常见的排针间距)

页面认识

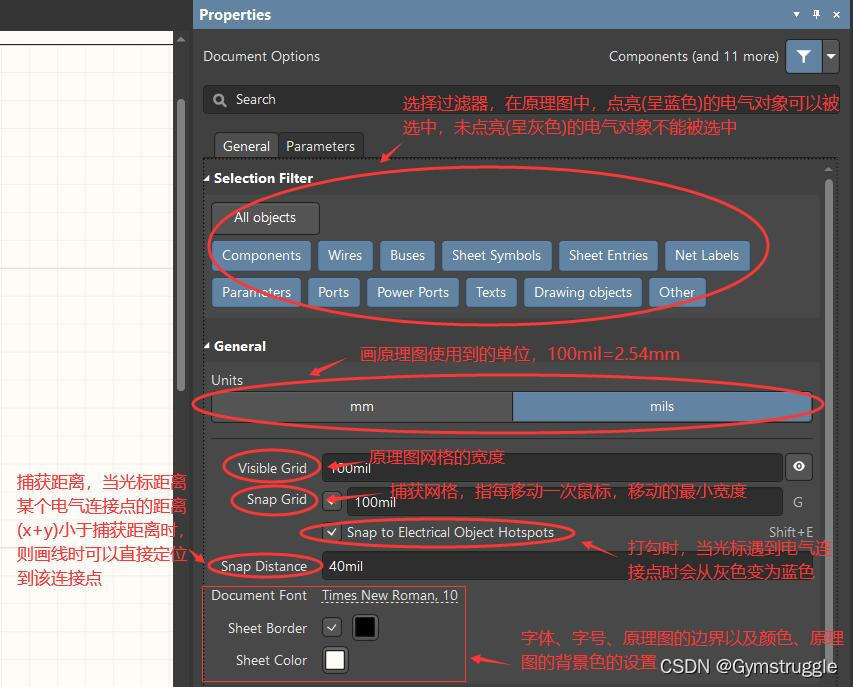

properties

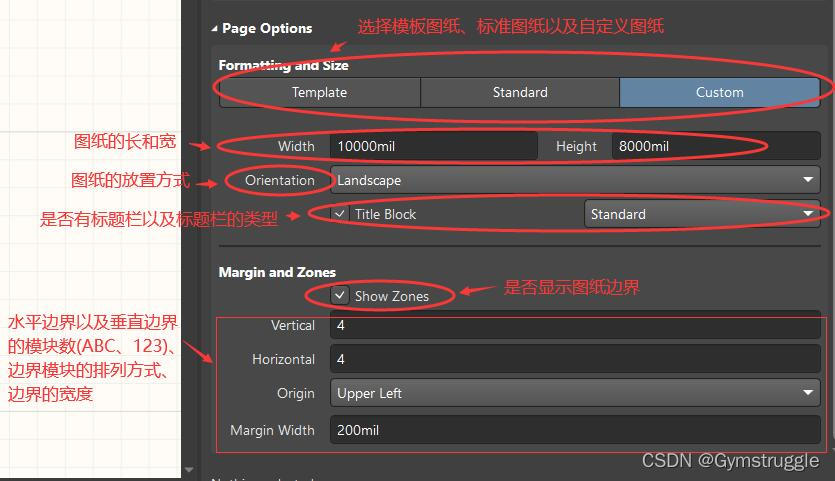

AD20时所作的对原理图属性(properties)界面

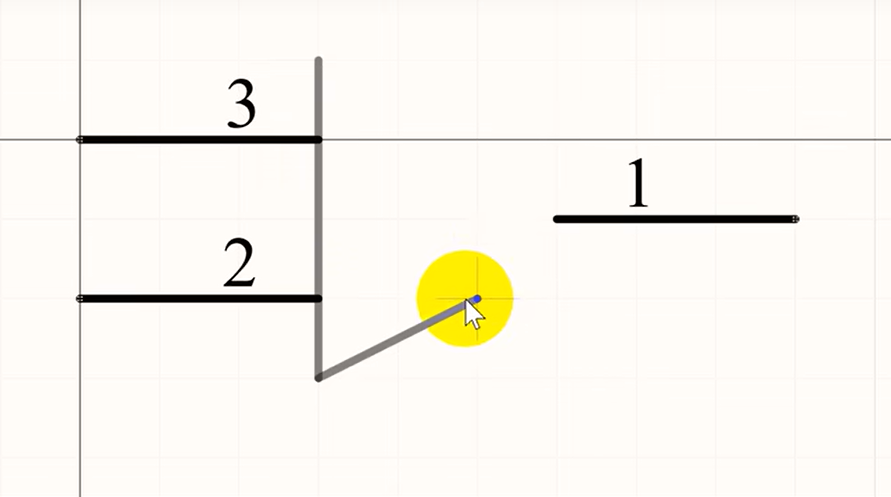

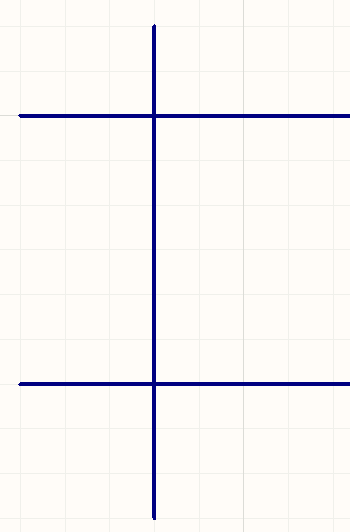

原理图中：两根导线交叉，连接，但是中间没有停留导致没有结点

        Place wire，放置线，在结点处点击一下即可

原理图中：两根导线交叉，但不使其相连

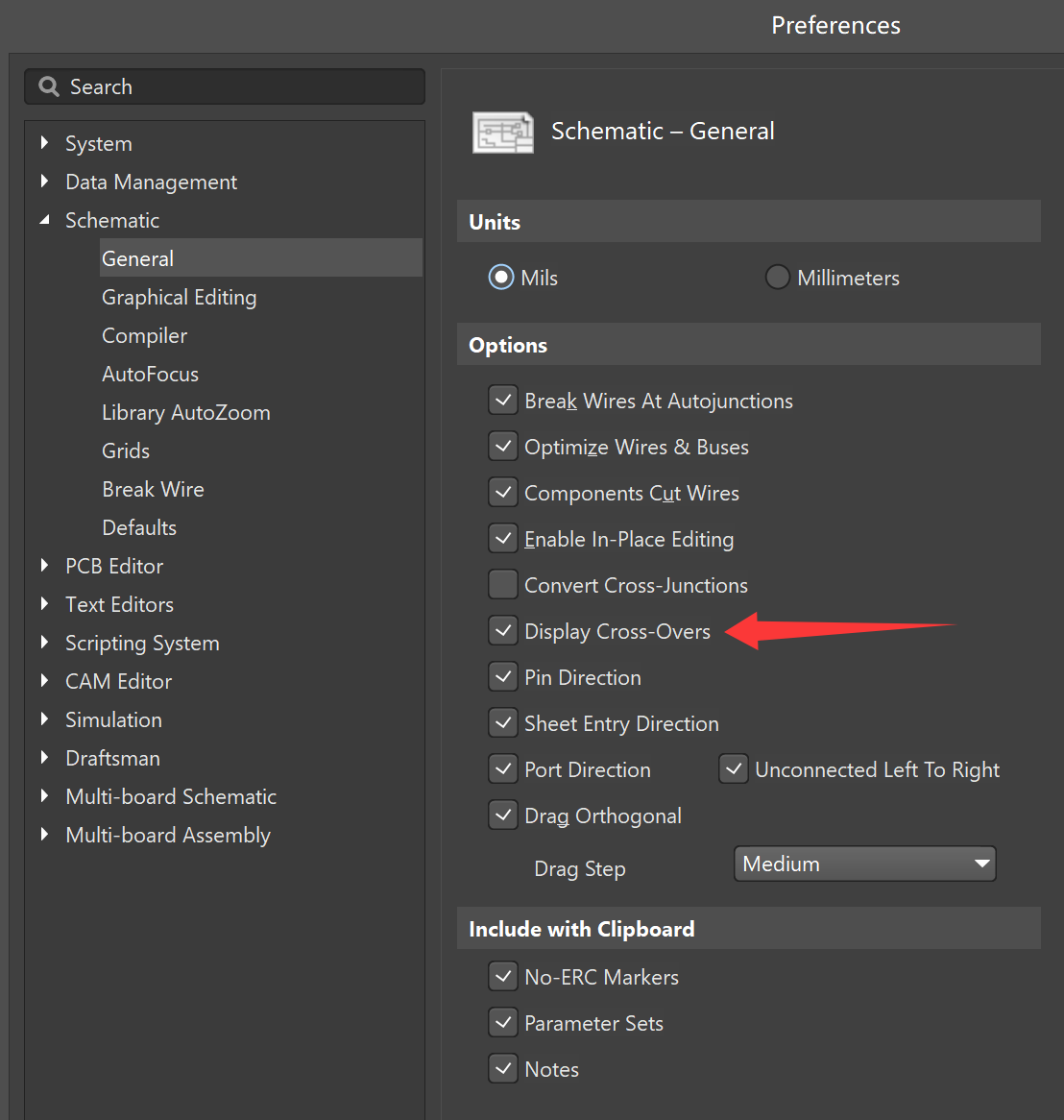

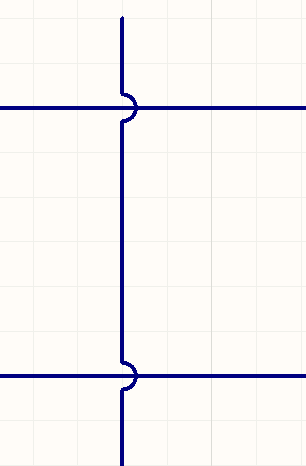

        显示Cross-Overs”——两条没有电气性能的导线交叉时，会以圆弧形方式显示

             前 -------------------------------------------------------------------------------->  后

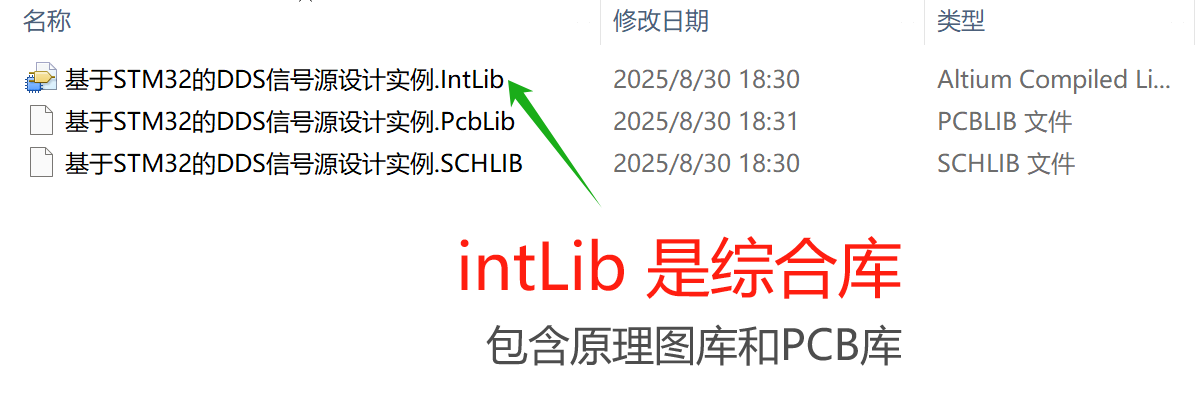

原理图中：库的认识 .intLib是综合库，但是一般独立的库会更灵活一点

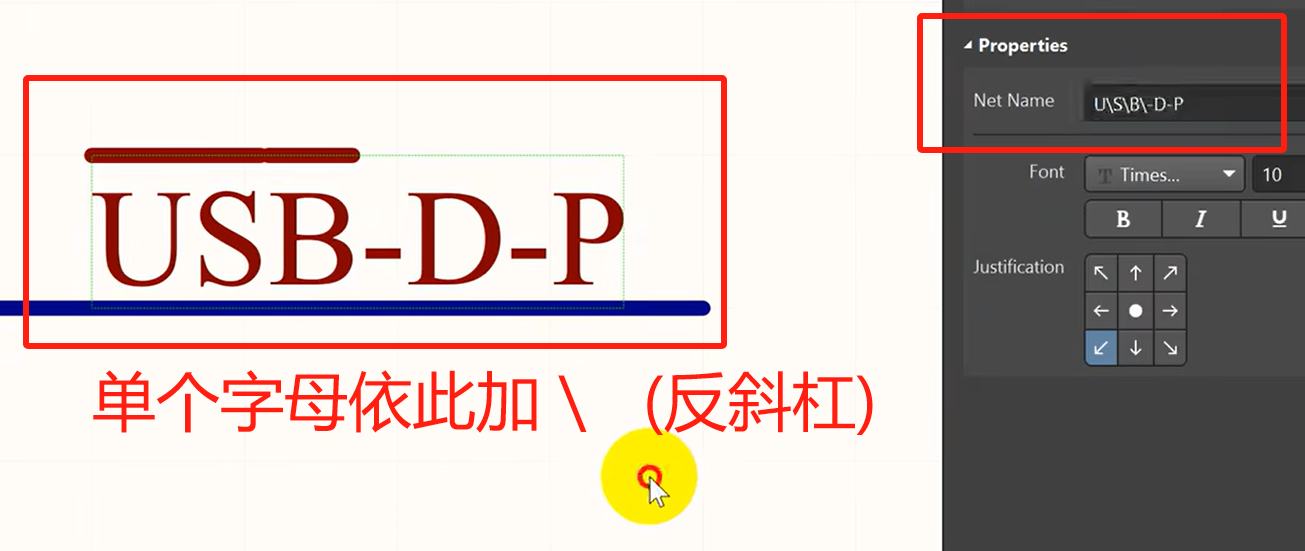

原理图中：网络标号上方加横线

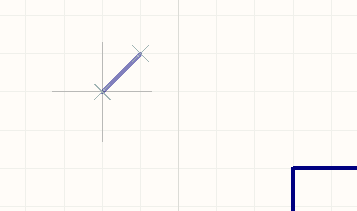

原理图中： Shift + 空格  ，可以实现改变走线方式 45°/90°/圆弧(任意角度)

原理图中：移动元件时位移过多！；改善方法：按住Ctrl 进行移动

    --->

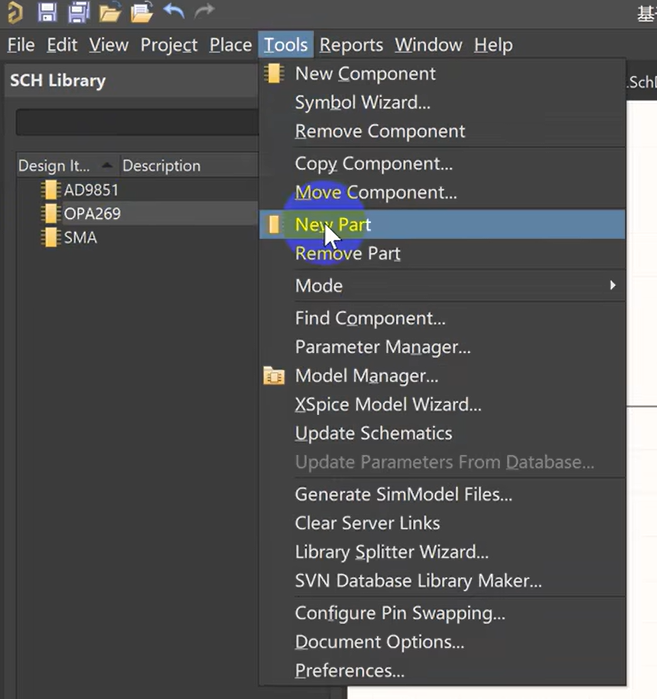

原理图中：一个原件两个部分的绘制方法 ？两部分的标号：在第一个上面

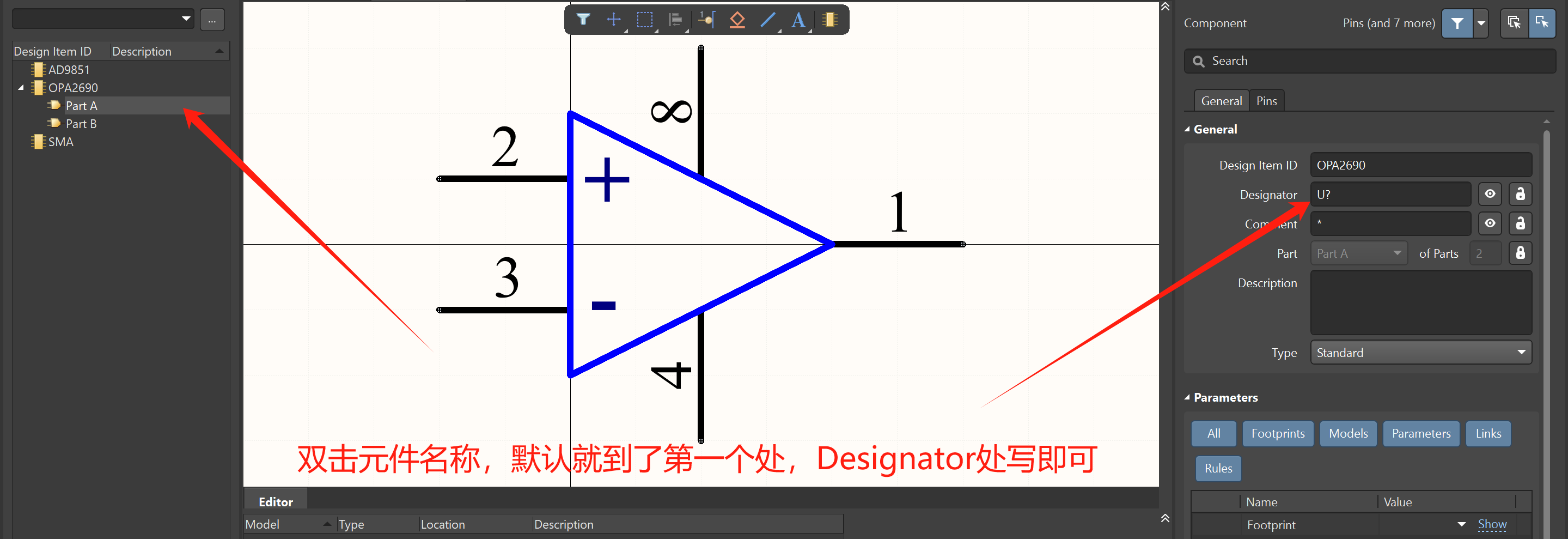

        双击元件名称，默认就到了第一个元件上面，在一个上面Designator处进行修改即可

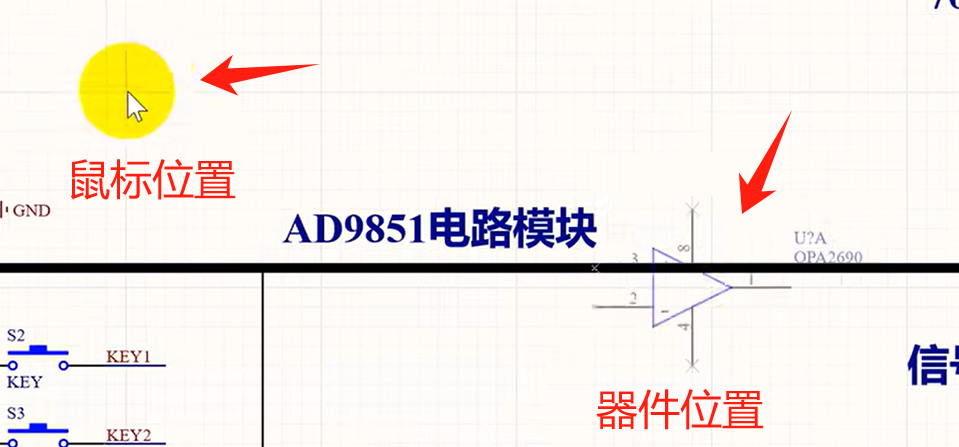

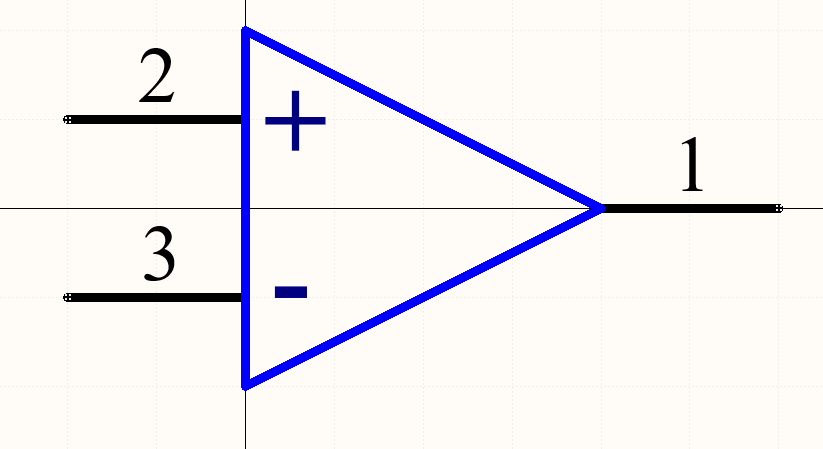

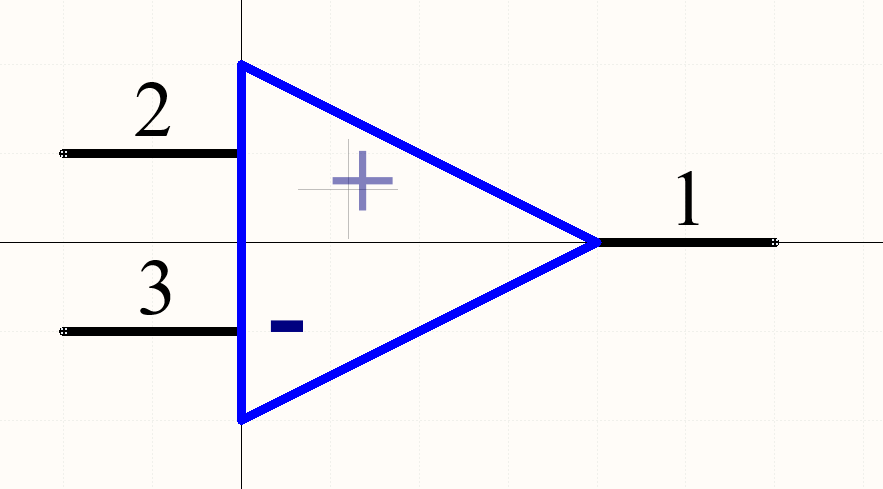

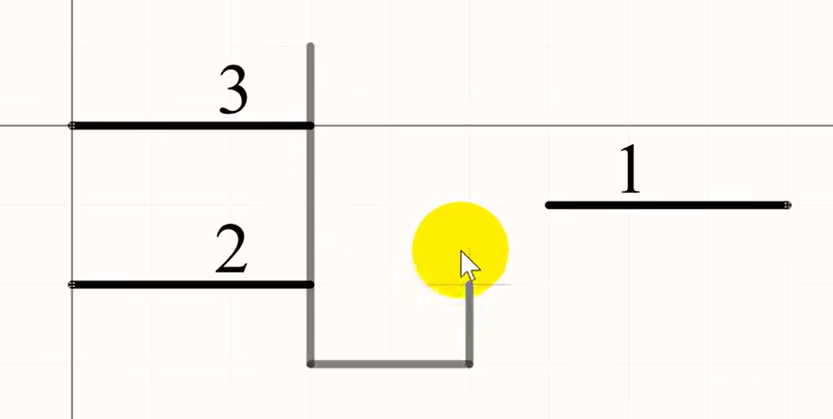

原理图中：器件绘制时，尽量放在原点，不然会导致下图(用的时候,器件不在鼠标旁边)

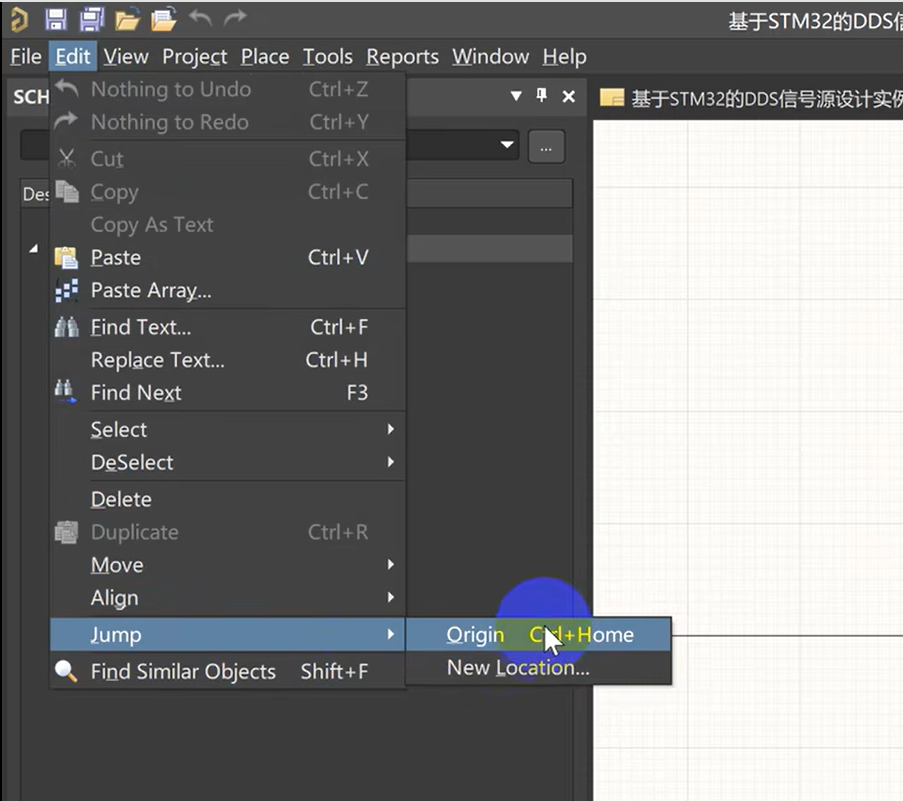

原理图中：如果找不到原点，解决办法：

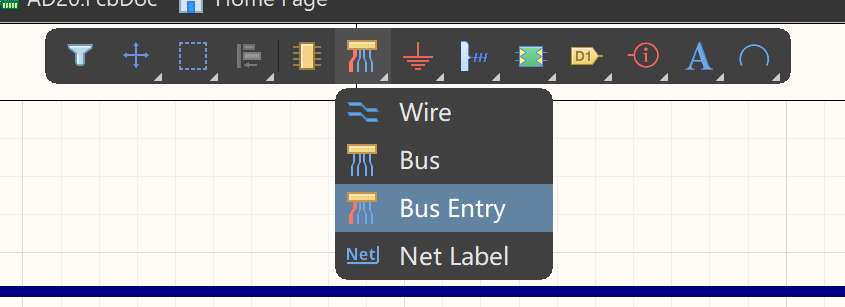

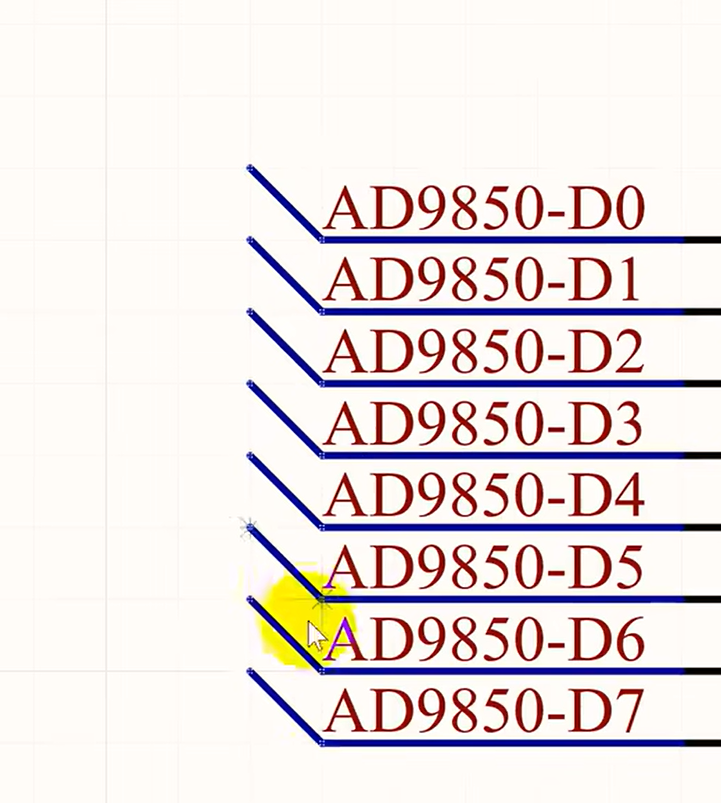

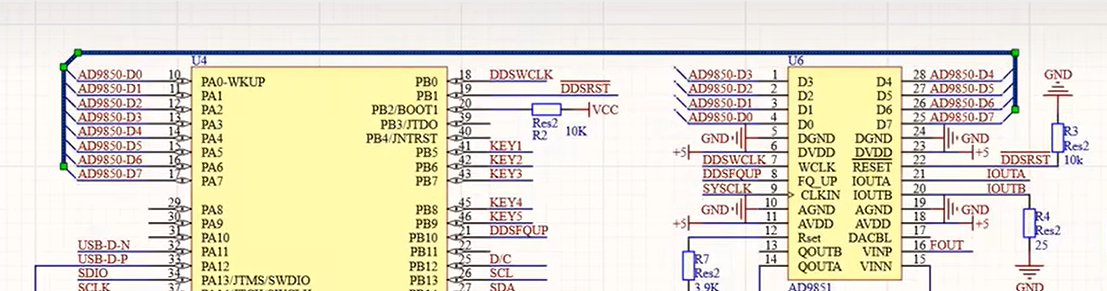

原理图中：总线绘制步骤

        1、放置输入输出端口

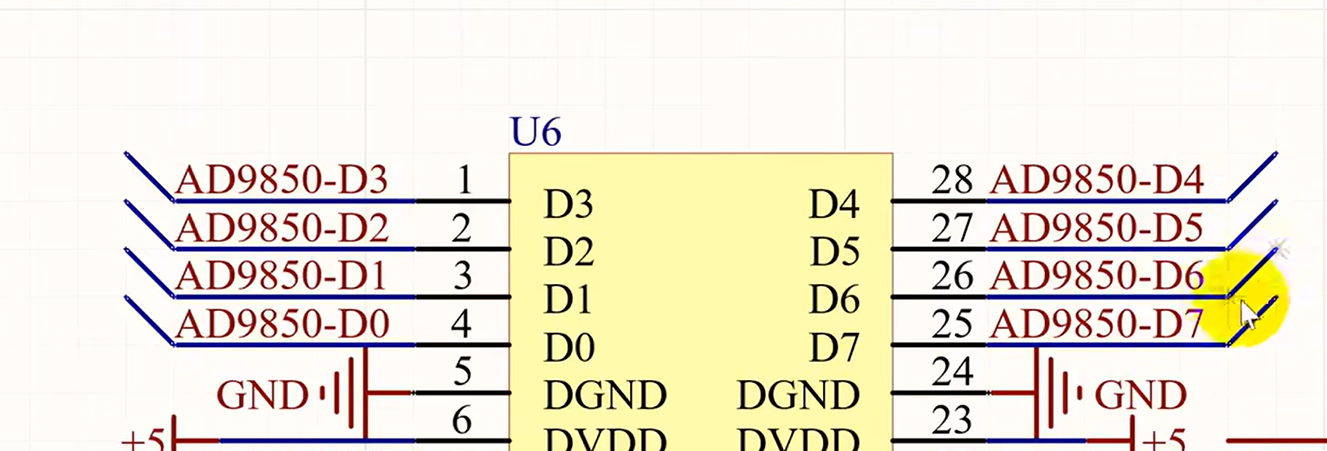

两边都放置好：

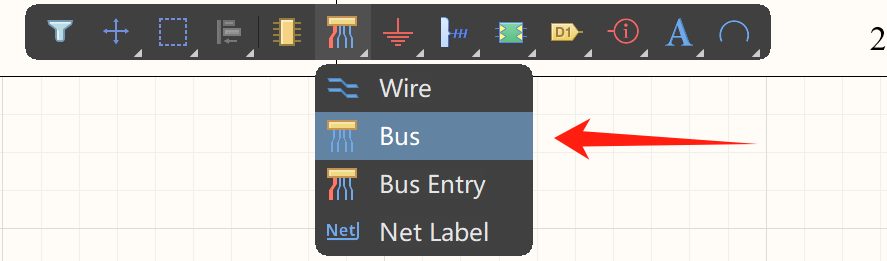

        2、放置总线

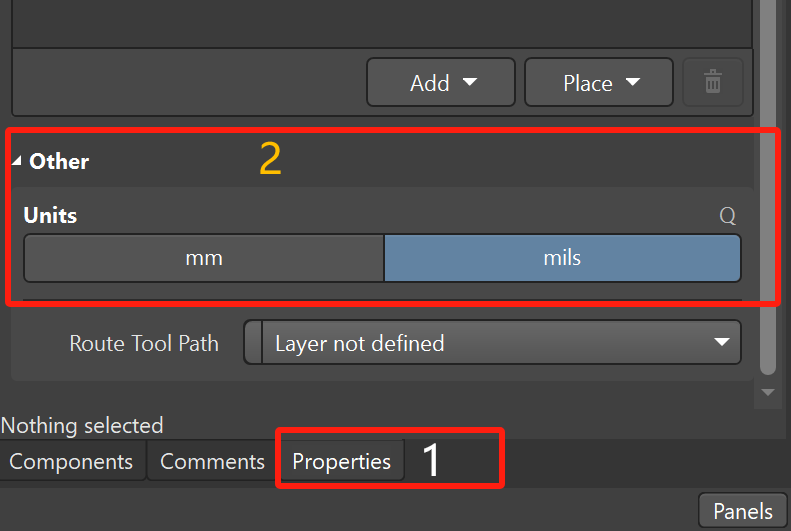

原理图中：单位切换 mil  /  mm：(快捷键是按Q)

        在不点击任何元件时，右侧 Properties 中，下拉

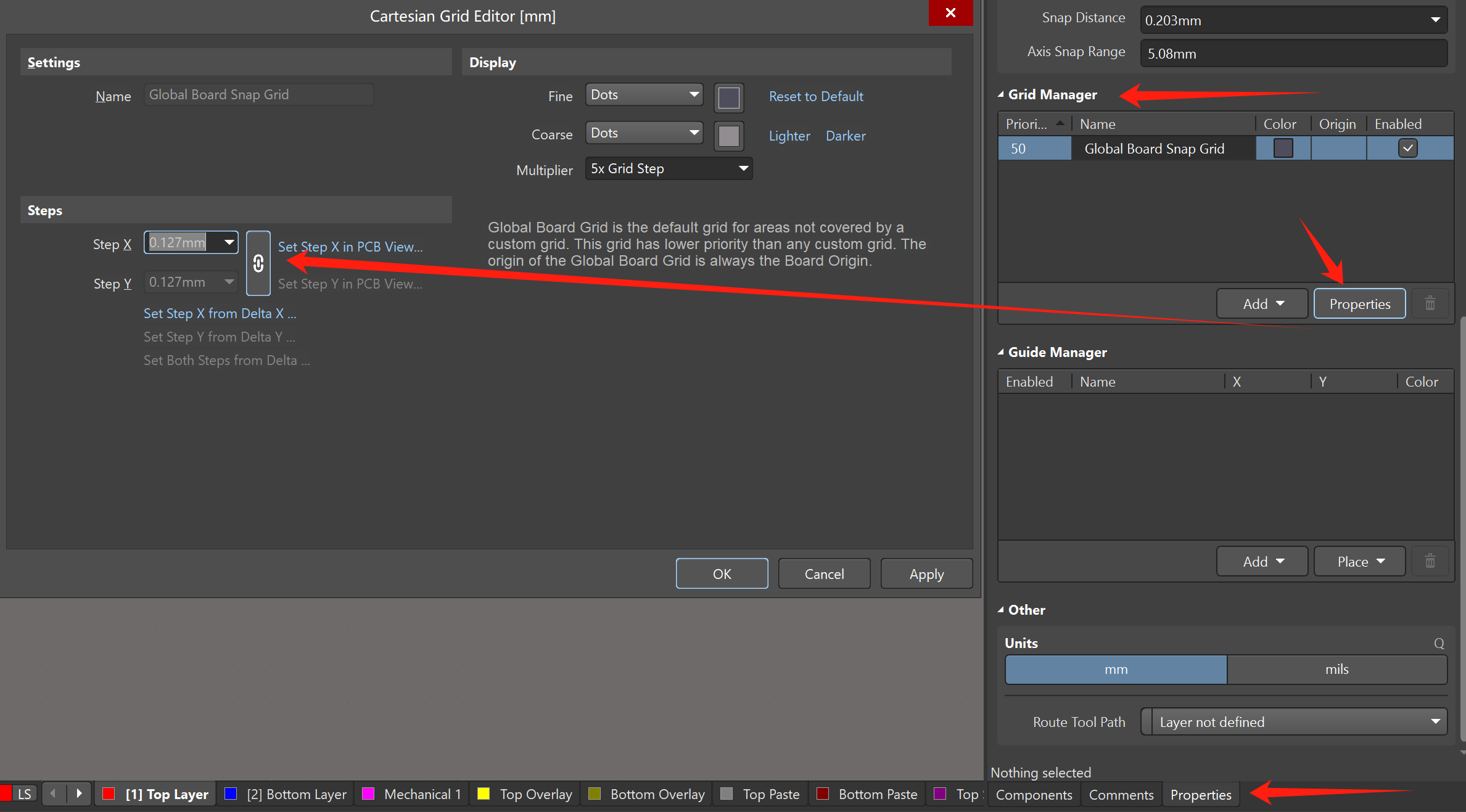

最小步进设置方法：

1：(点空白处)可以根据需求设置不同大小

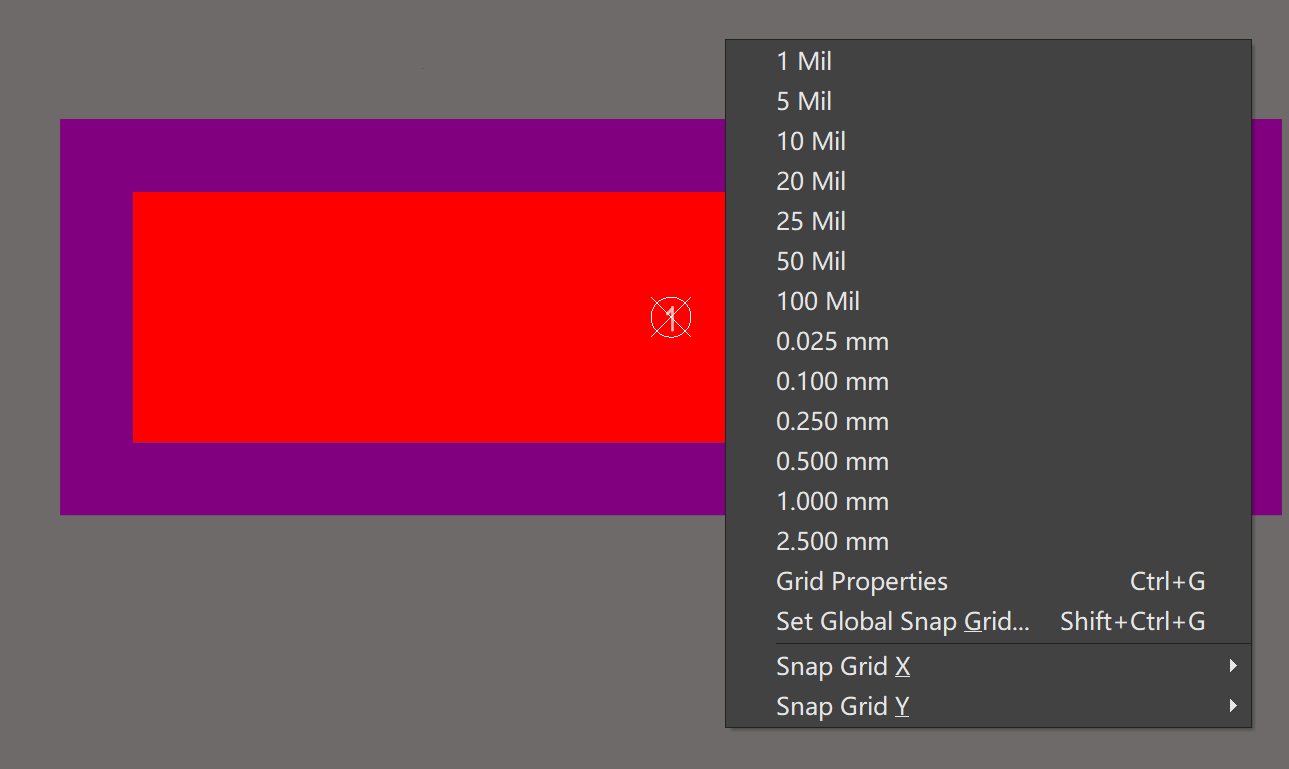

2：按快捷键 G 直接可调出常用的尺寸

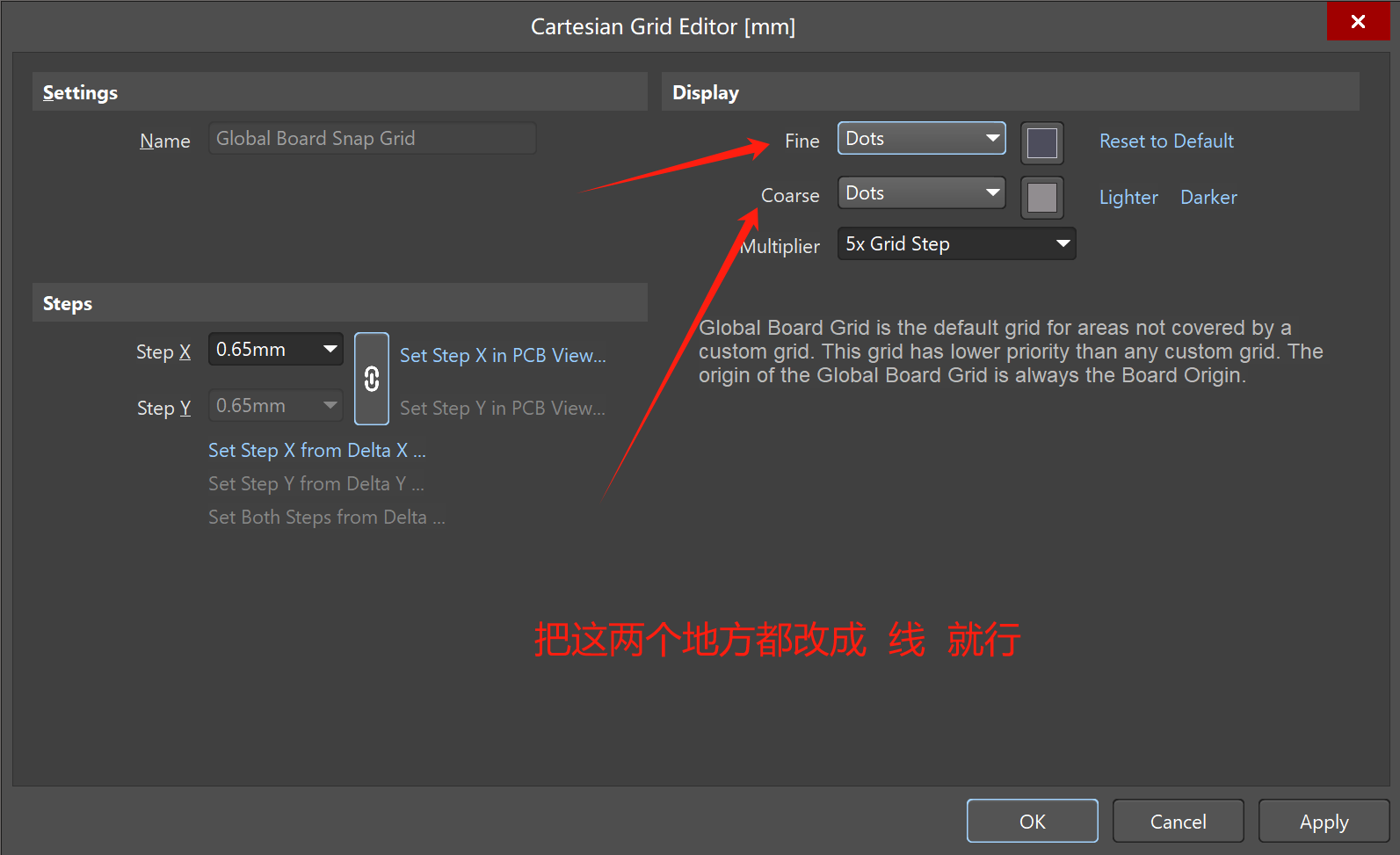

调出网格的方法：

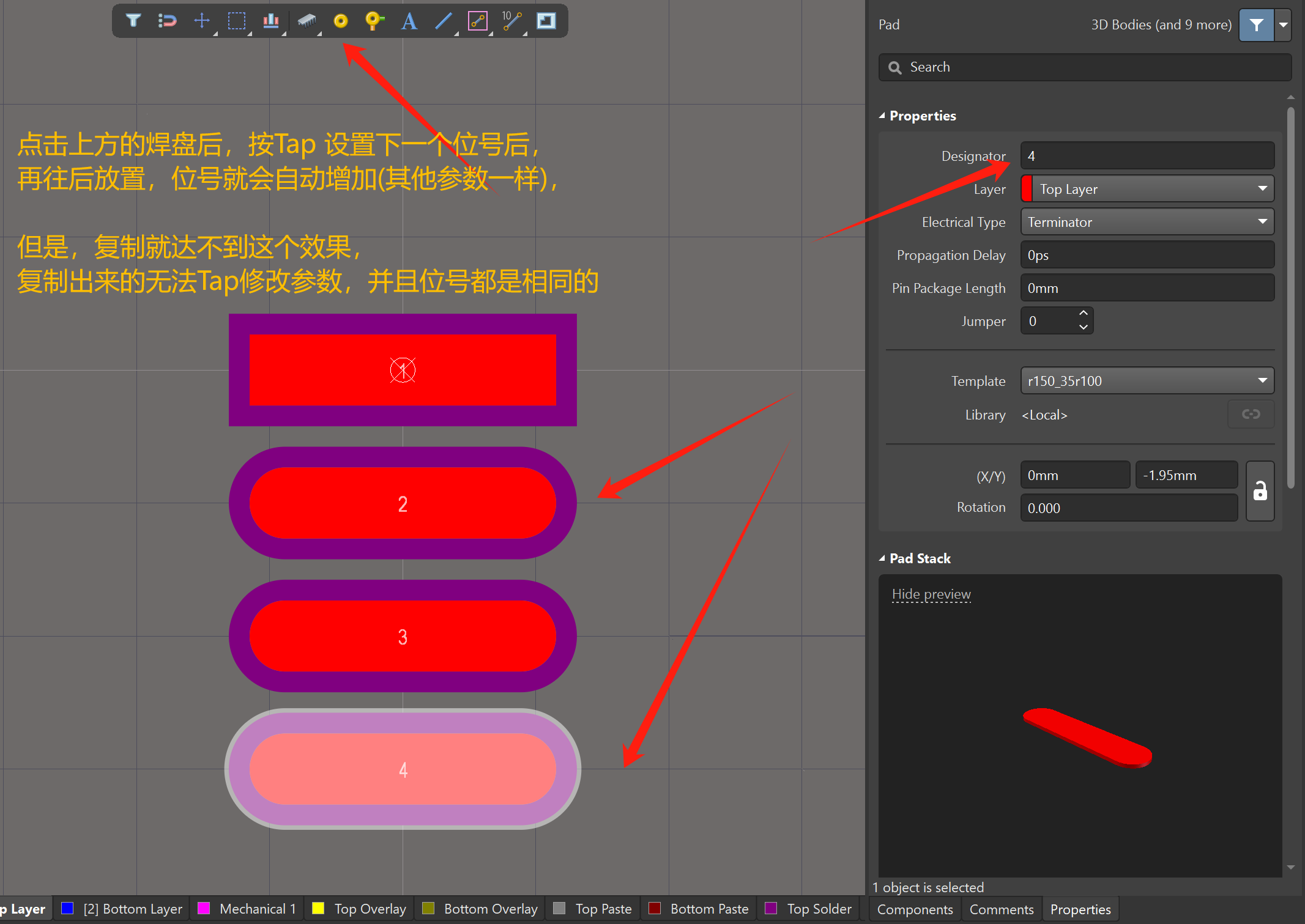

产生多个焊盘，并且位号自动增加的方法：

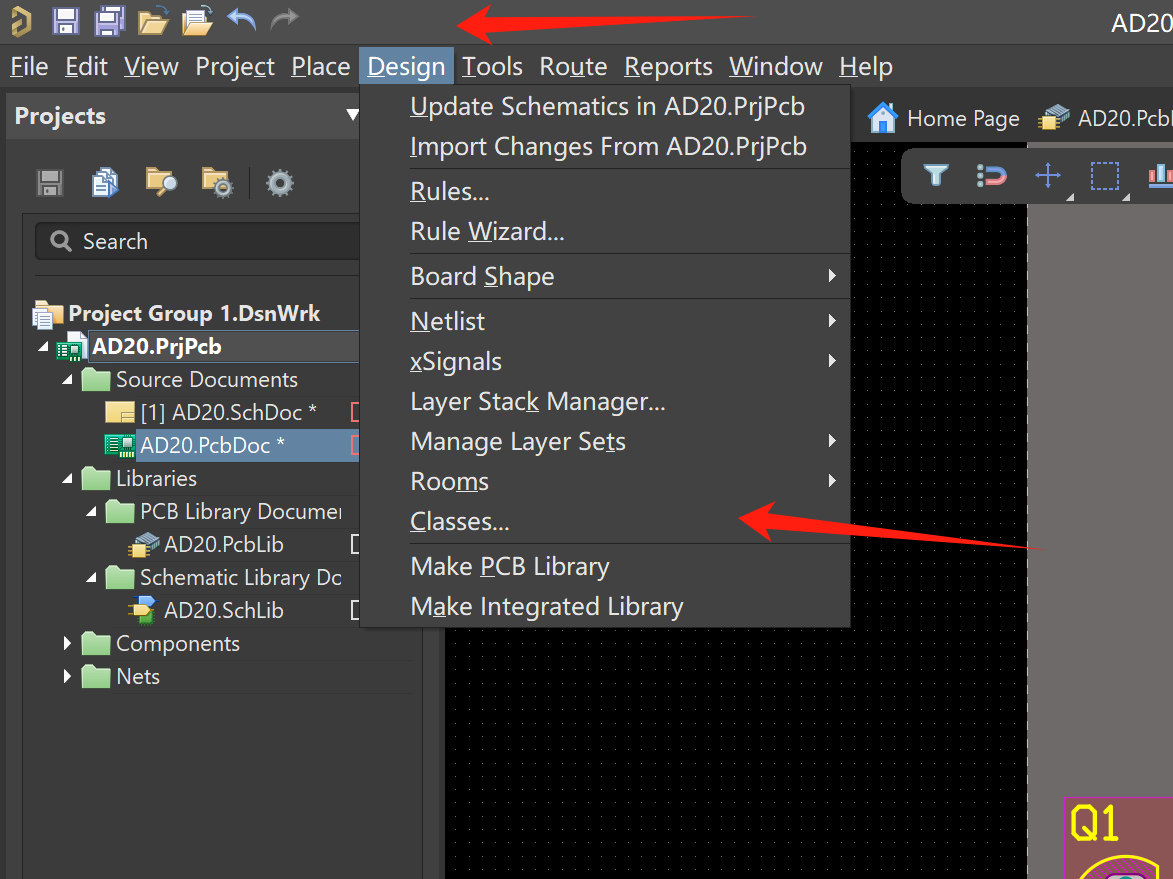

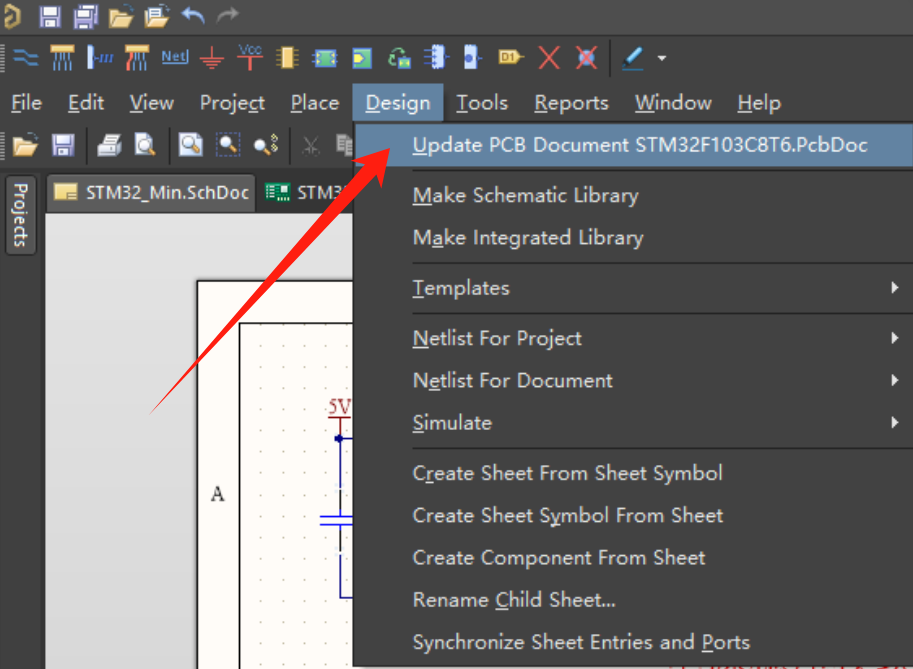

更新原理图到PCB时，出现 “failed to add class member”

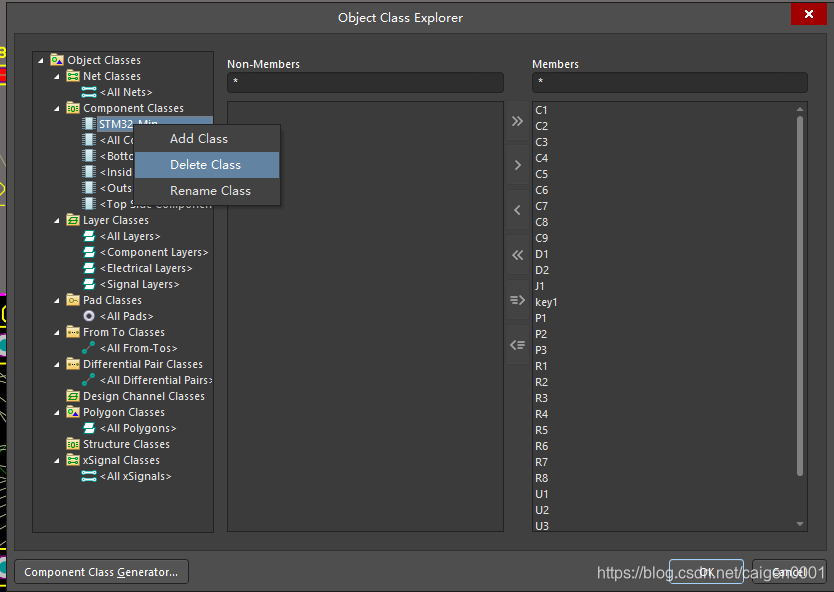

解决办法：(PCB页面下进行)

删除后，重新更新过去即可：

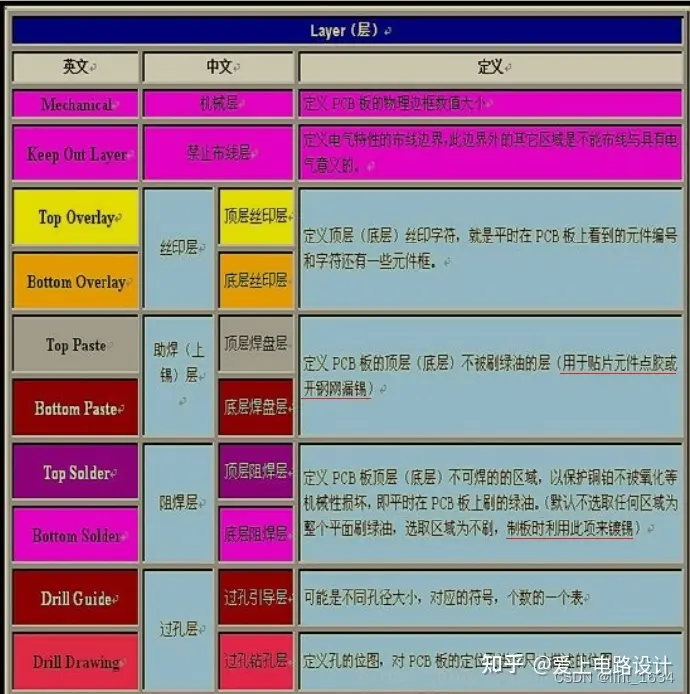

PCB层的认识：

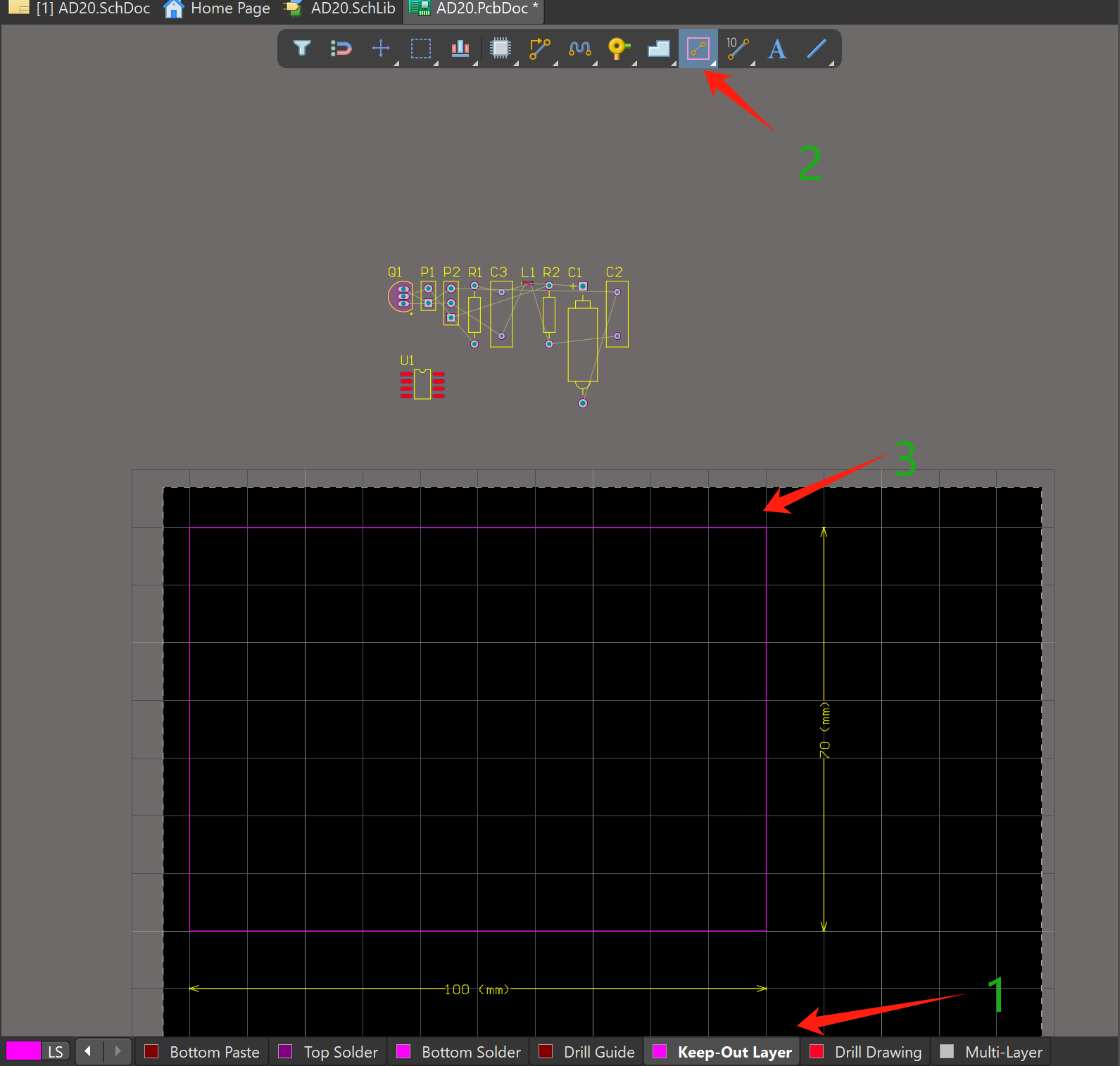

确定板子大小和形状：

1、先在 Keep-Out Layer 层用Track 把形状画出来；

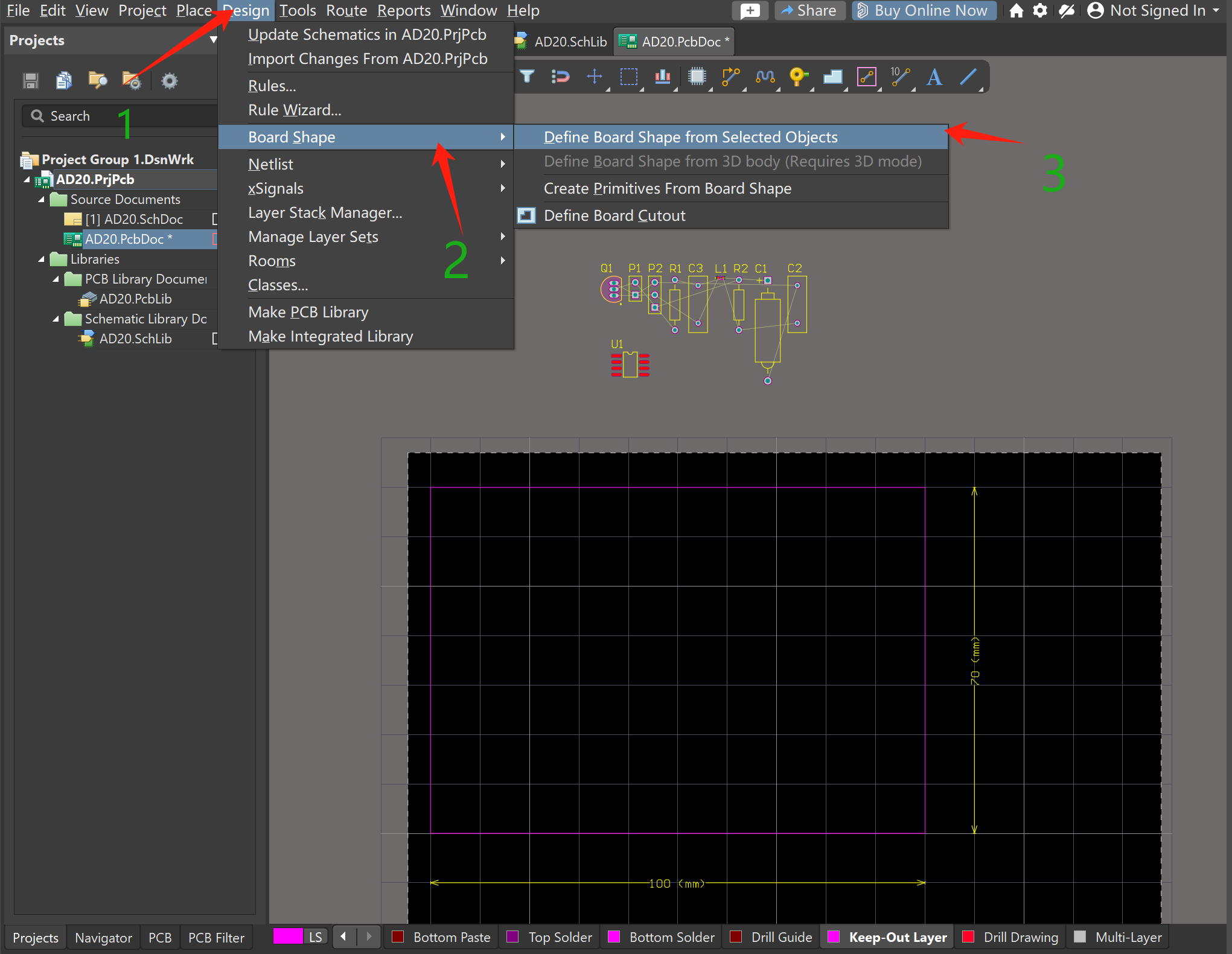

2、首先要把框选中，使黑色区域变为板框大小（黑色区域叫做工作区）

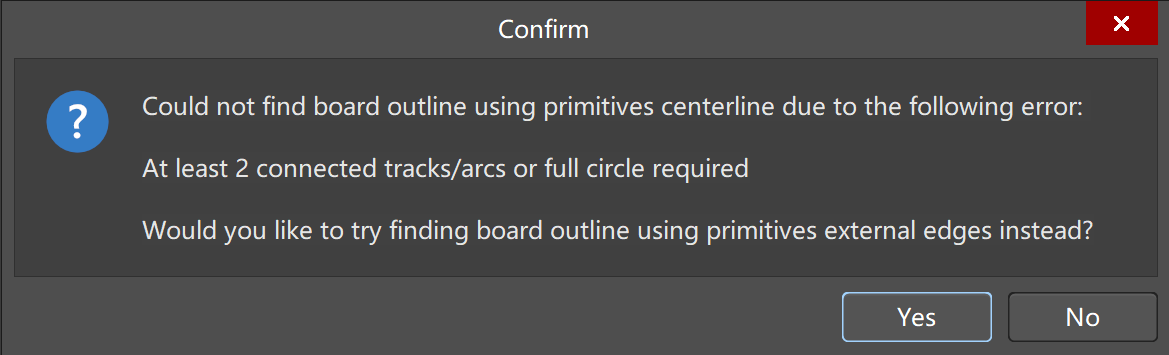

没有把框选中，会导致报错问题：
