第四节（4.4） 维修技巧 电路图识图

基本维修方法有如下几种（依照使用频率排序）

1. 替换法
2. 电压法
3. 二极管档测量法（作者自创）
4. 电阻法
5. 电流法
6. 对比测量法
7. 其他万用表档位检测
8. 假信号接入
9. 示波器测量法
10. 逻辑分析仪检测法
11. 专用设备检测法
12. 仿真模拟检测
13. ...



实际来说

掌握前三种方法 90%以上的故障已经可以轻松排除

2~4 可仅用万用表即可进行检查维修



人身安全保护

1. 安全第一
2. 置位法（拆装器件 固定位置放置）
3. 隔离防护
4. 顺序操作
5. 保持良好习惯



设备保护

1. 功率电流保护法
2. 防静电击穿
3. 防高压损坏



基本常识

1. 拆装拍照、记录
2. 顺序检查 （电源 晶振 复位 功能模块）
3. 先易后难
4. 分清左右 （左坏右好）
5. 分清颜色 （红正 黑负）
6. 分清标识 （采用习惯性标准标识）



一般认为，电子维修需要很多知识，然后许多人看到复杂的电路板、机器，首先是不敢动手了，因为看到的都是不懂的东西，人是这样的，对陌生的东西是抗拒的。



其实这个想法是错误的，许多人会修电脑，换主板、换内存、换硬盘。实际这就是替换法，无非是这个替换的元件更小而已。



基本的检测步骤是，用电压法判断故障范围，确定一个大范围的某一块出了问题。然后用精细的二极管档法、电阻法确定更小的位置。



如果在工厂的话，有更简单的方法是对比测量法，对比好的设备判断不良的设备情况。



开始维修，什么？这就可以开始维修了,根本没看懂？
不相信吧，其实真可以开始做电子维修了。

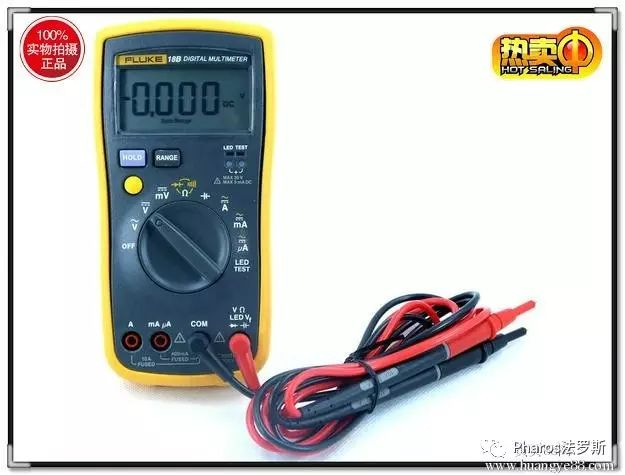

1 认识下万用表



(下面几段重写了，因为铺垫不够，导致跨度有点大)

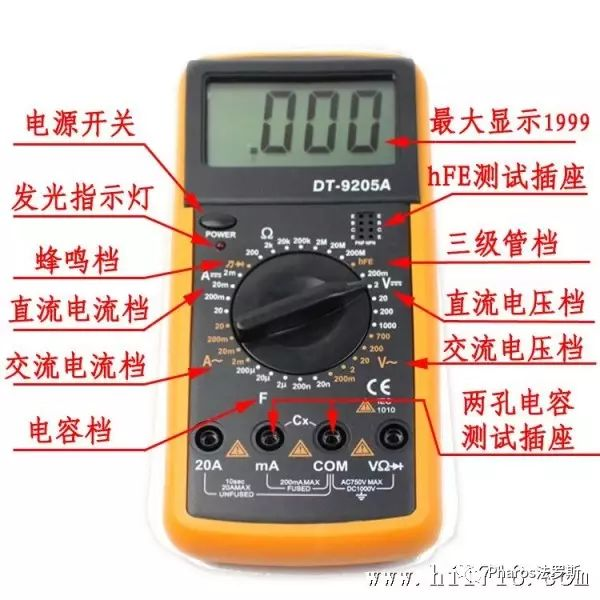

万用表是电子工程师必备工具。万用表实际上是将欧姆表、电压表、电流表、二极管表、通断表、三极管表、电容表... 等等功能在一个工具上实现了，名副其实的万用。

电子知识很有用，但是电子又是个非常难于入门的东西，最大的原因就是看不见。人的大脑非常懒的，并且非常喜欢捷径，但不是所有的事情都能够通过走捷径解决。这里就产生冲突了。

很多电工、包括电子专业的学生在很多年也不入门，跟上述原因也相关。我们开始填鸭式的教育方式实际上会让人不知道变通，电子不是靠死记硬背解决问题的，很多到公司的新人，领导安排一件事，总是按照在学校的套路来解决问题，领导讲一句记一句，生怕漏掉些什么。实际上你哪怕记一本书，仍然会有99.99999%的东西会漏掉。因为有序的东西自然界本来就是极少数，随机才是主流。

所以要抓住重点才好，先掌握框架，然后自行脑补：）

作者最常用的万用表功能是：二极管档、电压档（直流电压档）、电阻档。

电流档估计一年用个一两次，交流电压档估计一年用个十几次。当然我现在不大维修了，但是这两个档位频次用的实在不高（弱电），强电交流电压档估计用的比较多，再就是用钳形电流表。

着重标明的三个档位是常用的，所以学会这三个90%的故障就可以排除了。

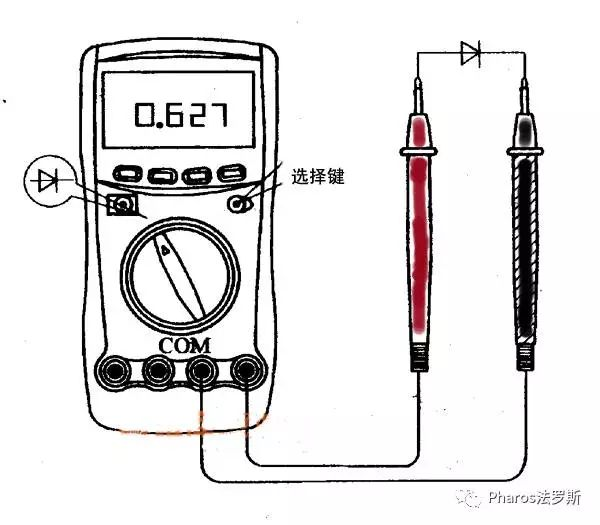

二极管档测量法非常重要，我分了三节描述。一招在手，天下横着走：）

这一招是封神的绝招，大家无论如何也要学会（你可是跳过了练气~筑基~结丹~元婴期 ：）。



二极管档测量法主要原理是差异化和对比测量，另外就是微观测量。这里说明一下，大部分维修技术人员陷入了一个误区，该抓细节的时候放弃了，不该钻细节的时候又走不出来。作者开始的
