高频电路相关知识（一）

1. 高频电路一般指无线通信系统中的相关单元电路，其中，对信号的处理通常采用调制（Modulation）和解调（Demodulation）。调制后的信号称为已调信号（Modulated Signal），而未进行调制之前的信号，被称为基带信号。在频率上，已调信号通常为射频或者高频的带通信号。调制时需要一个高频振荡信号，称之为载波。载波一般是由高频振荡器或频率合成器产生，而在接收电路中，将已经接收的信号通过变换恢复为基带信号的过程称之为解调，把实现这一过程的部件称之为解调器。解调一般也需要一个本地的高频振荡信号，而这个信号可以称之为恢复载波。

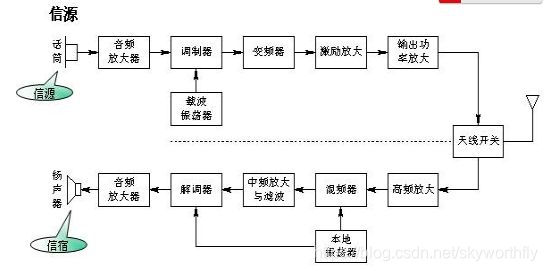

 图1 双向无线通信系统基本组成示意图

2. 无线通信系统中的信号与调制

无线通信中主要依靠电磁波实现信息的传输，在自然界中，波长与频率之间主要满足一下关系：

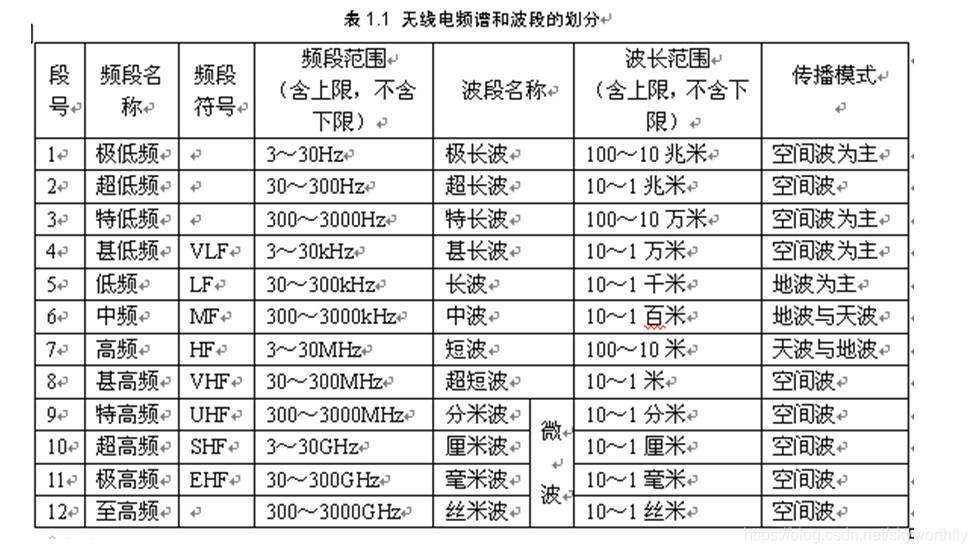

 其中，c为光速，而和f分别为无线电波的波长和频率。以下为无线电波的频段划分表：

 狭义的高频仅指频率范围在3-30MHz的信号，而广义的高频则为射频（Radio Frenquency, RF），目前高频的上限频率可达3-5 GHz。

无线电波的主要传播方式有三种，分别为：地面传播、散射传播和空间直线传播。根据无线电波信号的频率不同，其传播方式也存在区别。无线电波需要调制的最主要的原因便是调制后的高频无线电波信号更加适合于天线辐射和无线传播。因为，当天线的尺寸大到可以和信号波长相比拟时，天线的辐射效率才会较高，从而可以以较小的信号功率传播较远的距离，接收天线也才能有效地接收信号。

 3. 无线通信系统中的主要类型

（1）按照信源产生的消息类型，可以分为模拟通信和数字通信，以及按照用途可以分为语音通信、多媒体通信、图像通信和数据通信。

（2）按照工作频段，可以分为：长波（声呐）通信、中波通信、短波通信和微波通信，以及卫星通信。

（3）按照通信的工作方式，可以分为：单工、半双工和全双工。
