OpenStack 存储管理

第六章存储管理

第六章存储管理

1. OpenStack 存储服务概述

OpenStack 存储类型

从数据保存时间的角度分为两类：临时存储（非持久存储）和持久存储

临时磁盘来源：

计算节点的本地磁盘。

通过NFS挂载的外部存储（使用此方式创建临时磁盘时，可以在多个计算节点之间迁移虚拟机，因为虚拟机实例的根磁盘位于可被多个物理主机访问的共享存储上）。

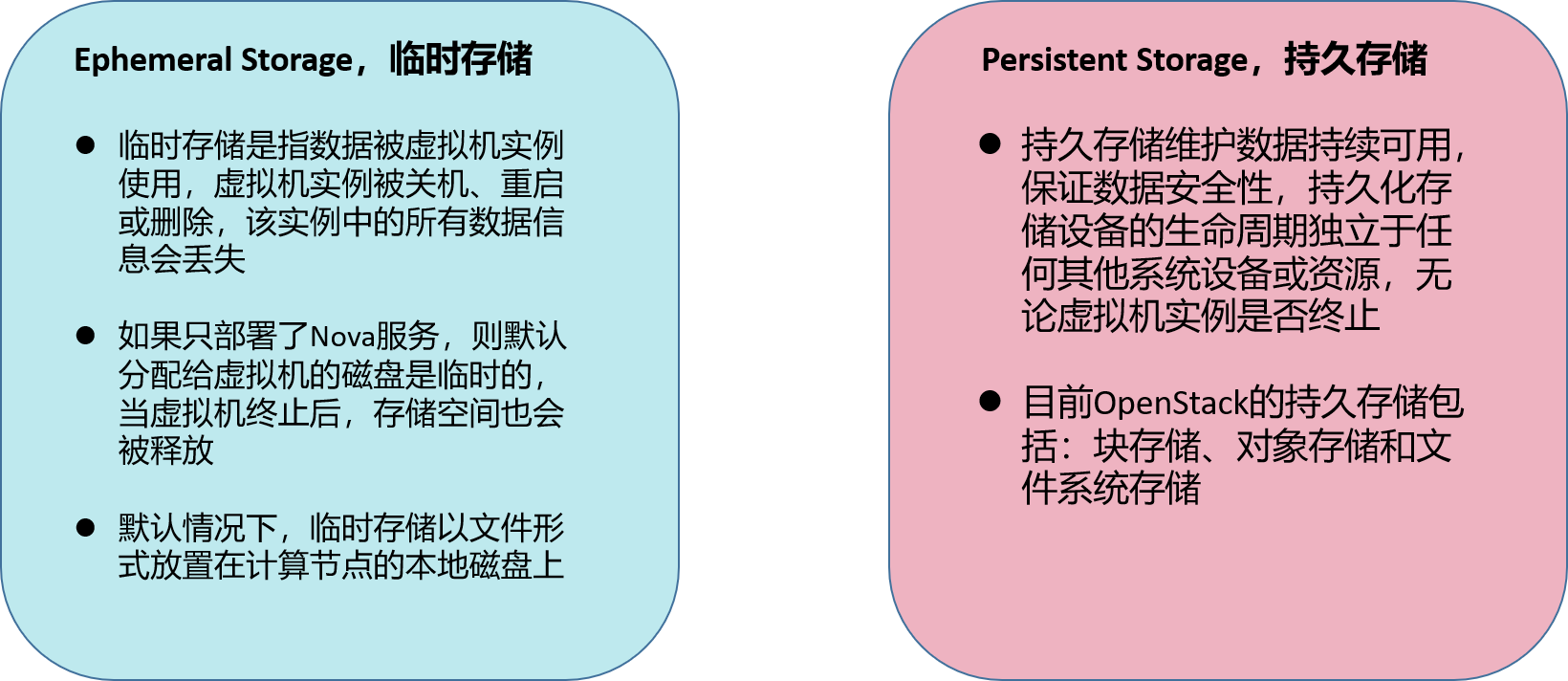

临时存储和持久存储

OpenStack 存储类型对比

OpenStack 持久存储简介

2. Cinder 块存储服务

2.1 简介

块存储服务Cinder

Cinder是OpenStack 块存储服务，为Nova虚拟机、Ironic裸机、容器提供卷

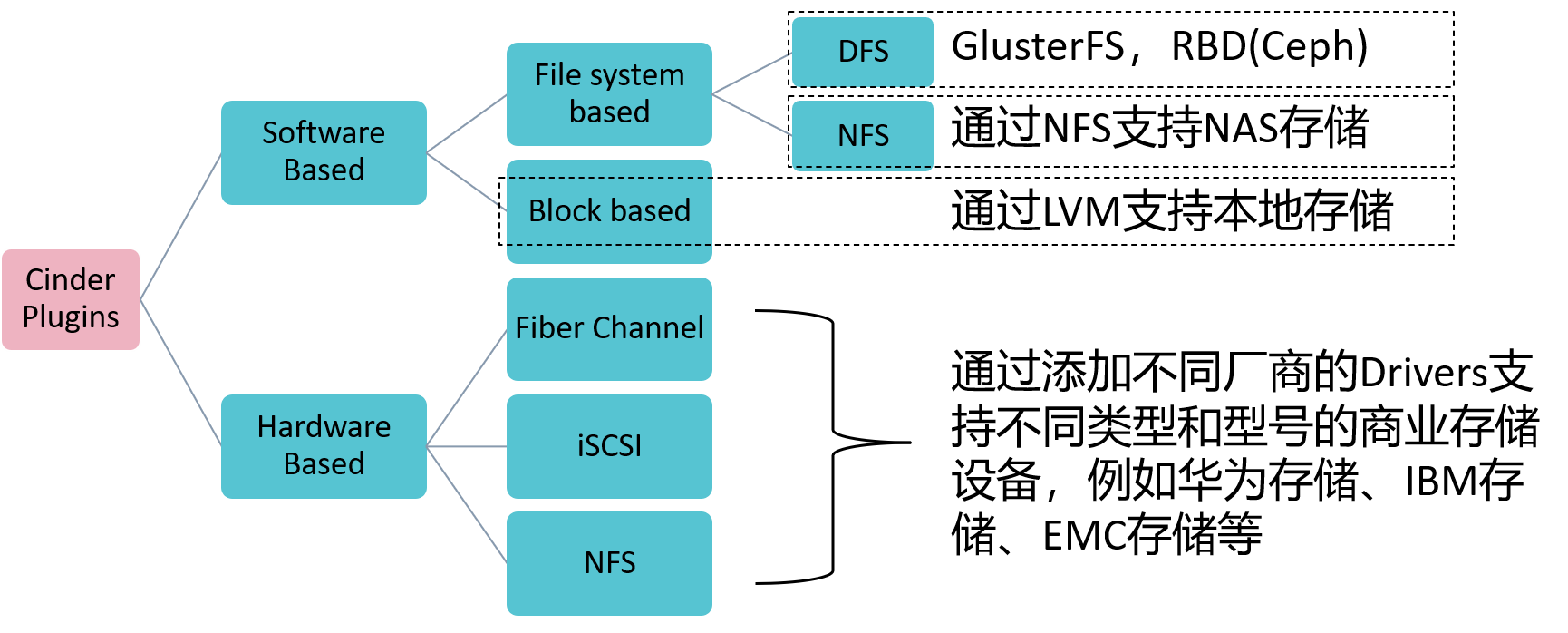

Cinder为后端不同的存储设备提供了统一的接口，不同的块设备服务厂商在Cinder中实现其驱动，使其可以被OpenStack整合管理

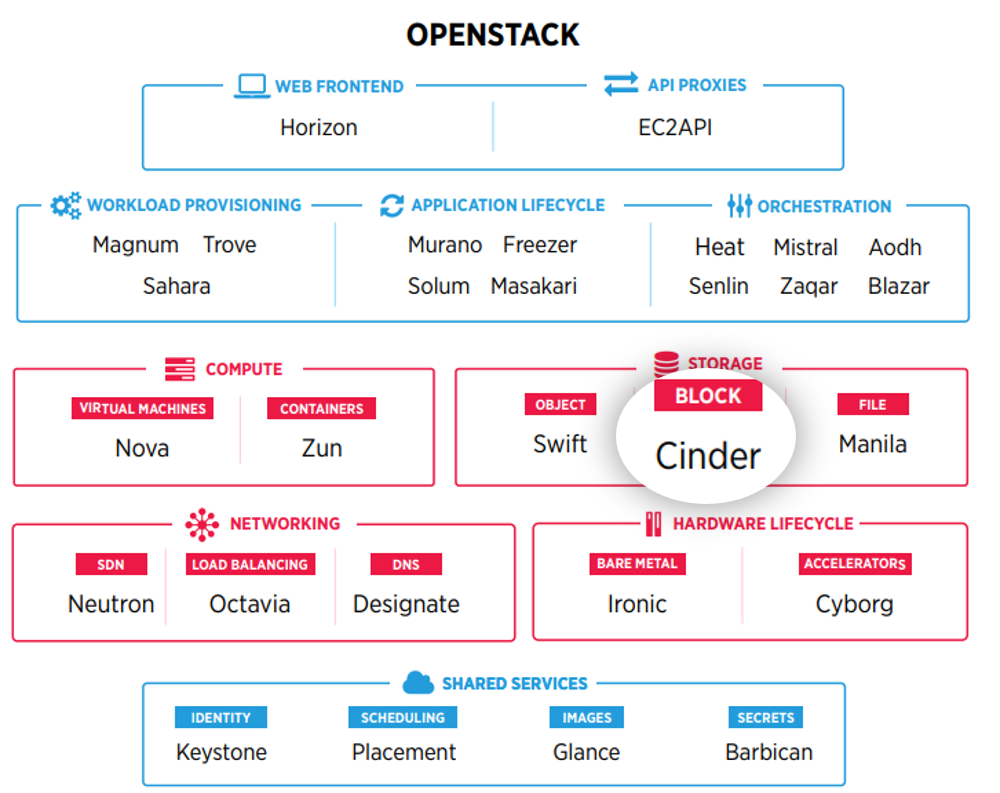

在OpenStack中的定位

Cinder 作用

Cinder在虚拟机与具体存储设备之间引入了一层“逻辑存储卷”的抽象，Cinder本身不是一种存储技术，并没有实现对块设备的实际管理和服务

Cinder只是提供了一个中间的抽象层，为后端不同的存储技术，提供了统一的接口

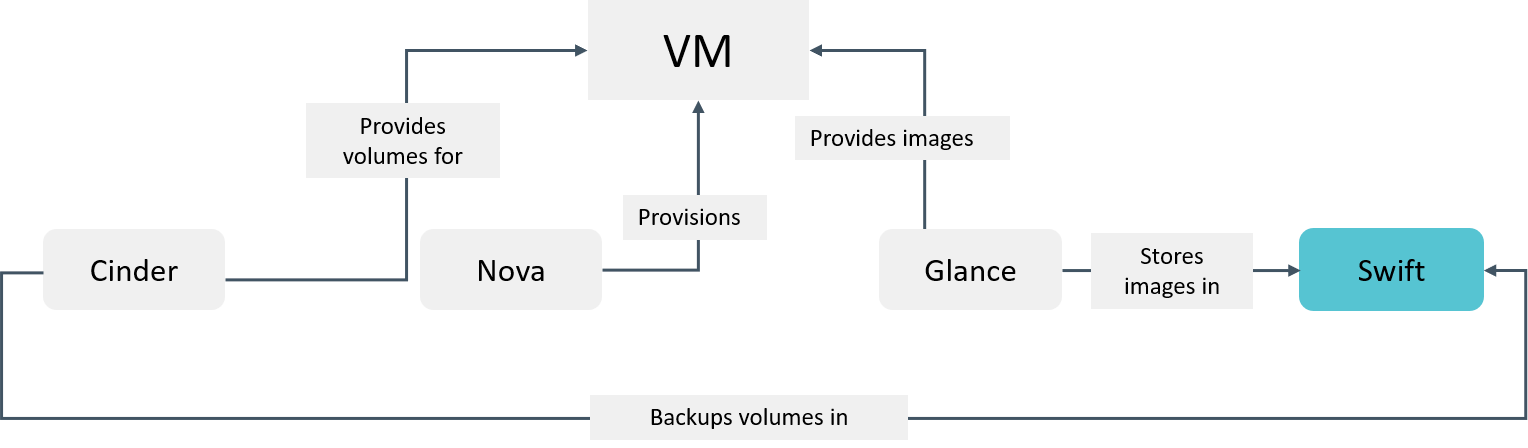

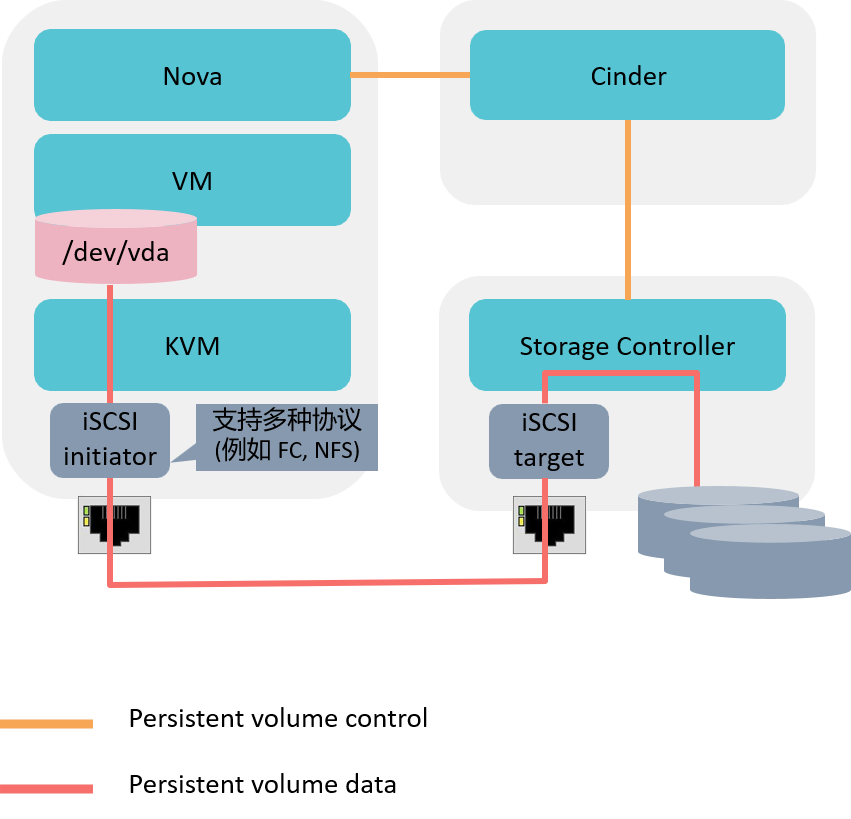

Cinder与其他服务的交互关系

2.2 架构

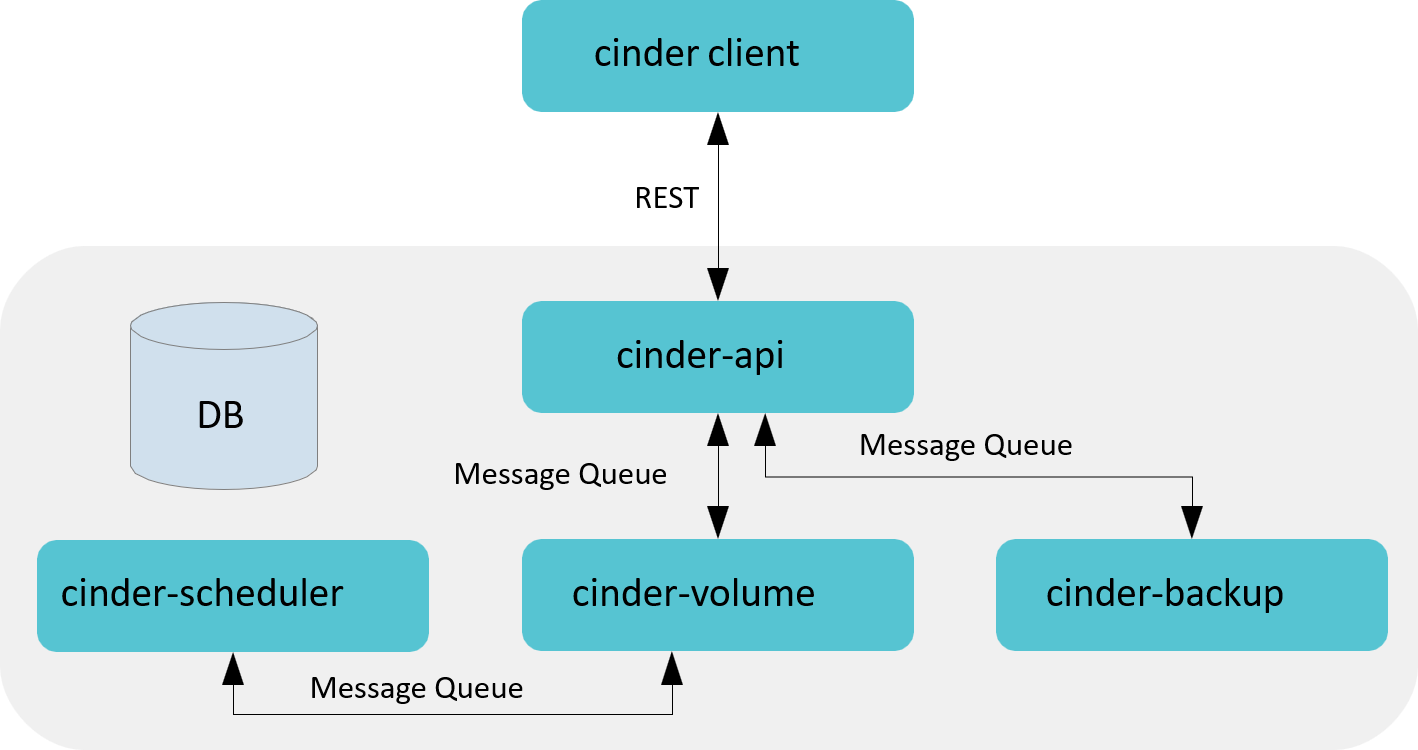

Cinder架构

Cinder Client封装Cinder提供的rest接口，以CLI形式供用户使用。

Cinder API对外提供rest API，对操作需求进行解析，对API进行路由寻找相应的处理方法。包含卷的增删改查（包括从源卷、镜像、快照创建）、快照增删改查、备份、volume type管理、挂载/卸载（Nova调用）等。

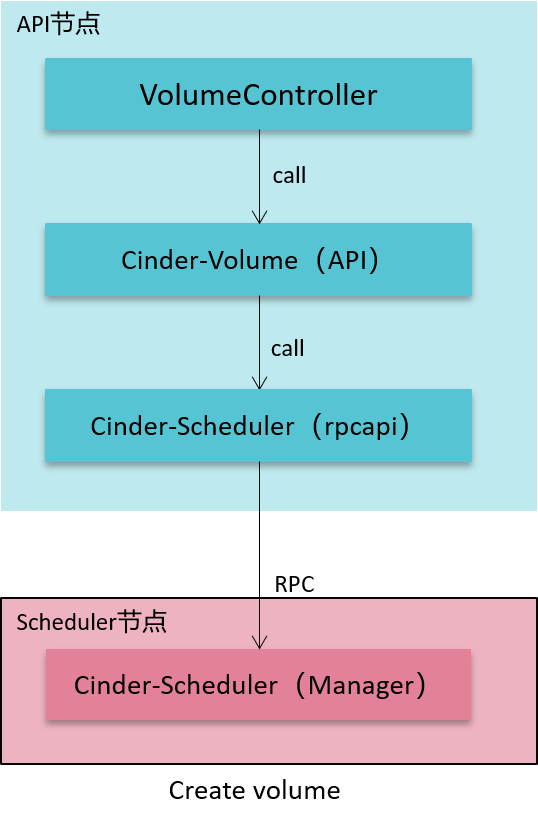

Cinder Scheduler负责收集backend上报的容量、能力信息，根据设定的算法完成卷到指定cinder-volume的调度。

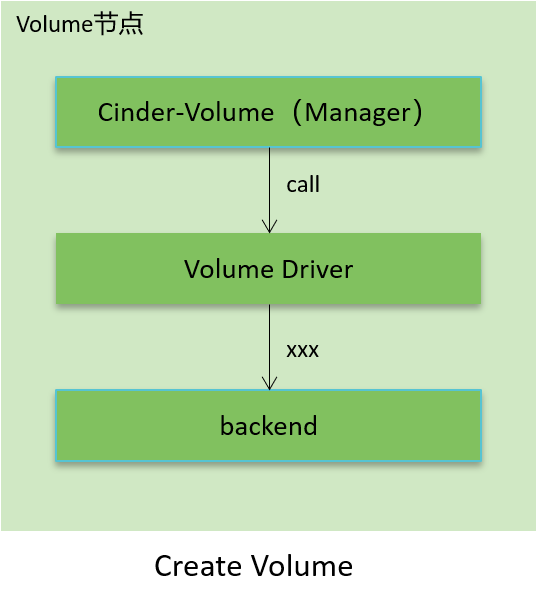

Cinder Volume多节点部署，使用不同的配置文件、接入不同的backend设备，由各存储厂商插入driver代码与设备交互完成设备容量和能力信息收集、卷操作。

Cinder Backup实现将卷的数据备份到其他存储介质（目前SWIFT/Ceph/TSM提供了驱动）。

SQL DB提供存储卷、快照、备份、service等数据，支持MySQL、PG、MSSQL等SQL数据库。
