BGP实验

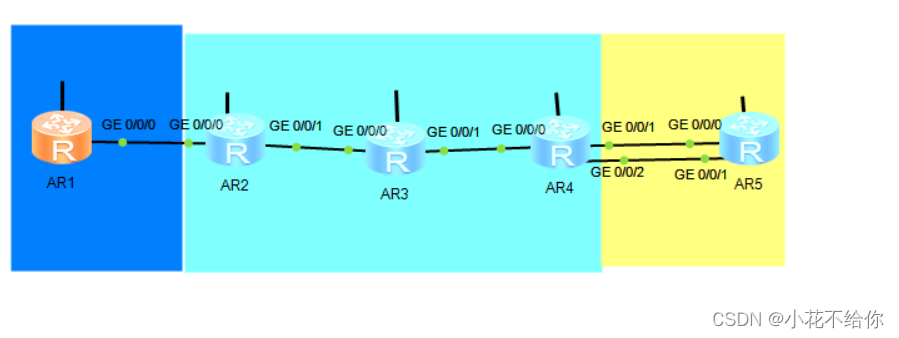

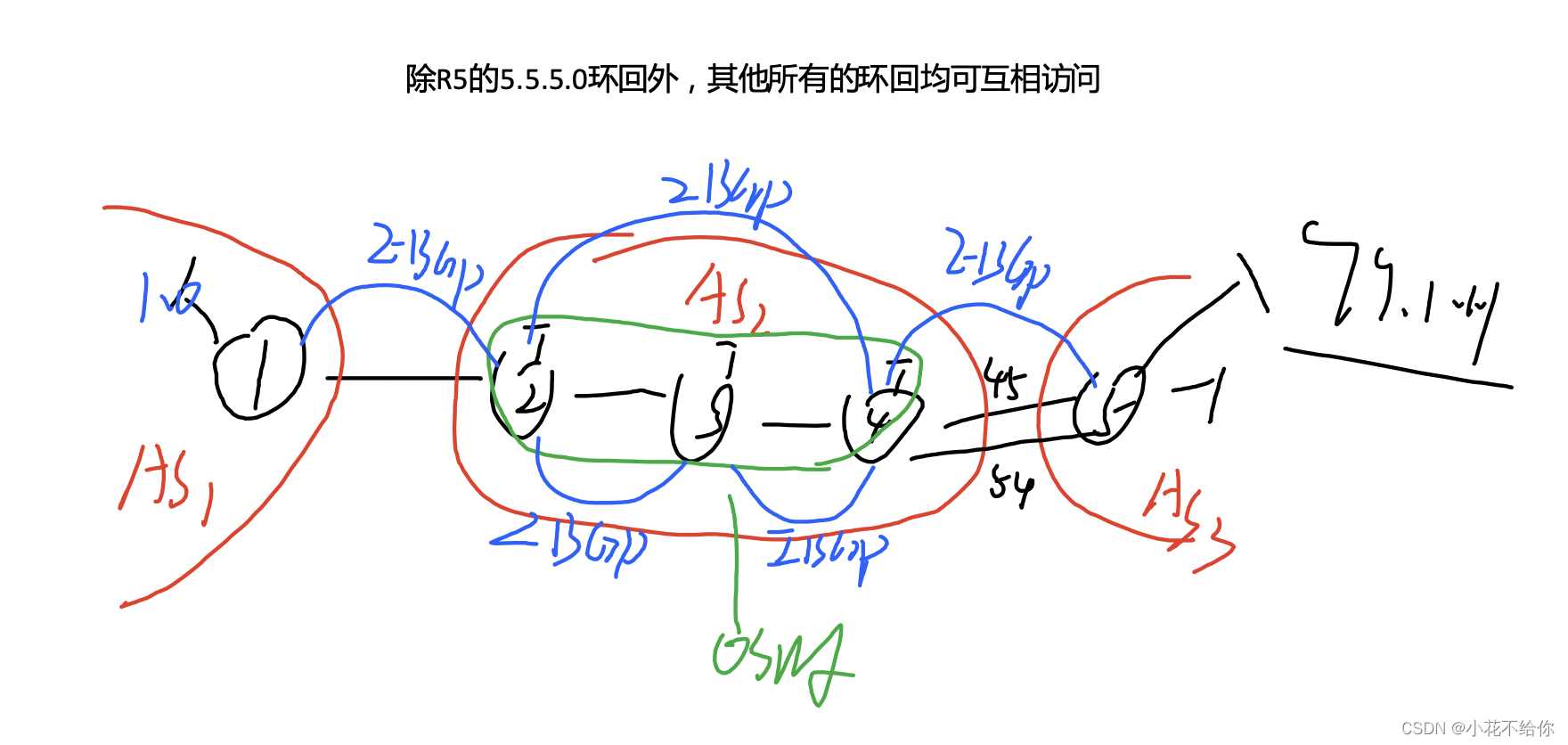

1.实验拓扑



2.实验要求

除R5的5.5.5.0环回外，其他所有的环回均可互相访问

3.实验步骤

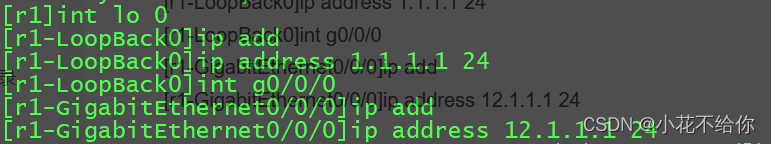

1.配置IP地址（R1为例）

[r1]int lo 0
[r1-LoopBack0]ip add
[r1-LoopBack0]ip address 1.1.1.1 24
[r1-LoopBack0]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add
[r1-GigabitEthernet0/0/0]ip address 12.1.1.1 24

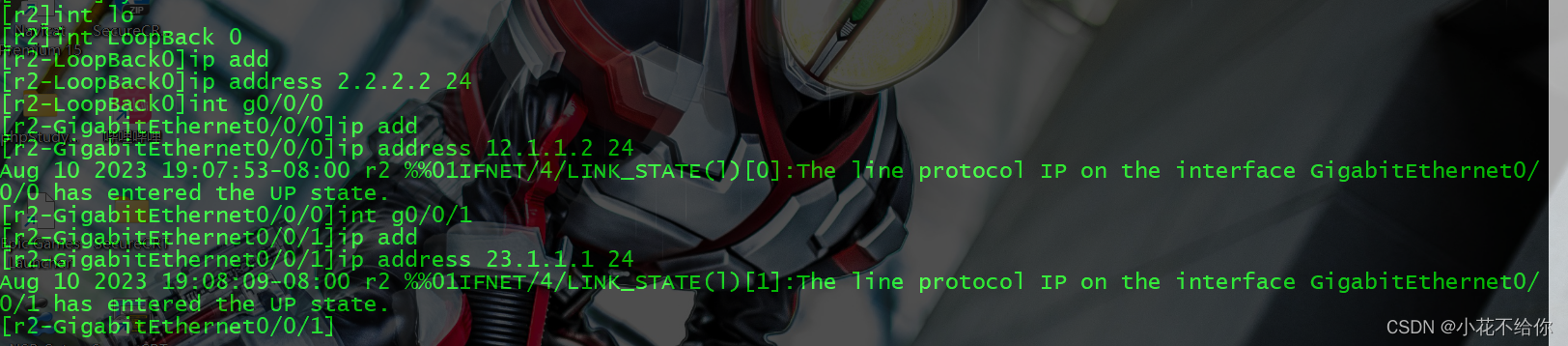

 2.ospf配置（R2为例）
[r2]int LoopBack 0
[r2-LoopBack0]ip address 2.2.2.2 24
[r2-LoopBack0]int g0/0/0
[r2-GigabitEthernet0/0/0]ip address 12.1.1.2 24
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]ip address 23.1.1.1 24



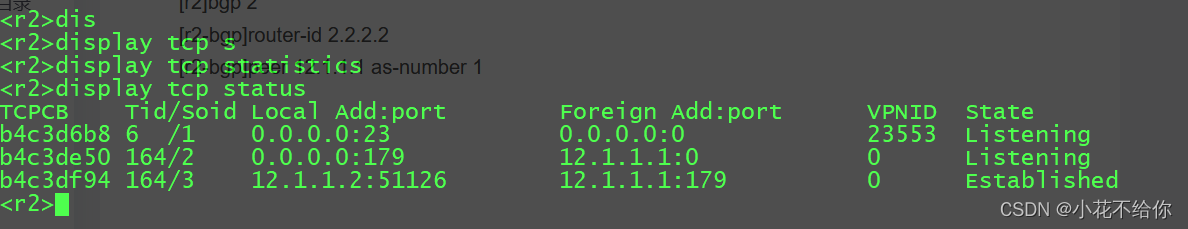

3.R1和R2建邻

R1

[r1]bgp 1
[r1-bgp]peer 12.1.1.2 as-number 2

R2

[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 12.1.1.1 as-number 1



4、AS2内部建立IBGP邻居

前提条件:务必要使得R2、R3、R4的Loopback接口之间路由可达

切记：一旦使用环回地址做为建邻地址，同时需要修改源ip地址，为本地的环回地址

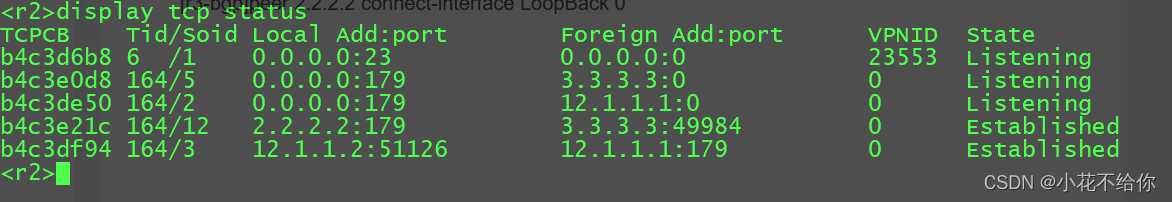

（1）R2和R3

[r2]bgp 2
[r2-bgp]peer 3.3.3.3 as-number 2

[r2-bgp]peer 3.3.3.3 connect-interface LoopBack  0

[r3]bgp 2
[r3-bgp]router-id 3.3.3.3
[r3-bgp]peer  2.2.2.2 as-number 2
[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0

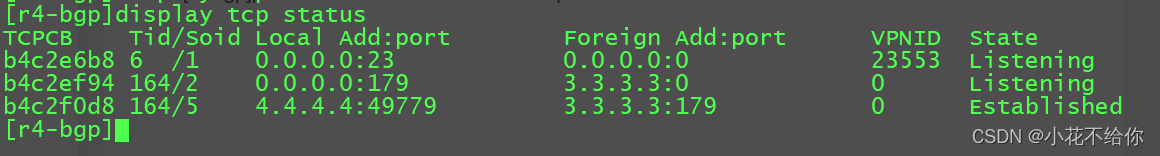

（2）R3和R4
[r3-bgp]peer 4.4.4.4 as-number 2
[r3-bgp]peer  4.4.4.4 connect-interface LoopBack 0

[r4-bgp]peer 3.3.3.3 as-number 2
[r4-bgp]peer 3.3.3.3 connect-interface LoopBack 0



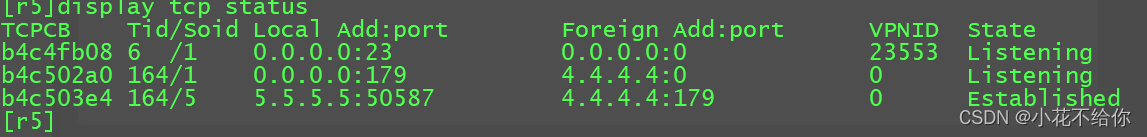

5.R4和R5建邻

先静态路由

[r4]ip route-static 5.5.5.0 24 45.1.1.2
[r4]ip route-static 5.5.5.0 24 54.1.1.2

[r5]ip route-static 4.4.4.0 24 45.1.1.1
[r5]ip route-static 4.4.4.0 24 54.1.1.1
再建邻

[r4]bgp 2
[r4-bgp]peer 5.5.5.5 as-number 3
[r4-bgp]peer 5.5.5.5 connect-interface LoopBack 0
[r4-bgp]peer 5.5.5.5 ebgp-max-hop 2

[r5]bgp 3
[r5-bgp]router-id 5.5.5.5
[r5-bgp]peer 4.4.4.4 as-number 2
[r5-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[r5-bgp]peer 4.4.4.4 ebgp-max-hop 2



5.BGP路由宣告

BGP路由宣告用于让AS区域间路由互相学习（以R1为例）

[r1]bgp 1
[r1-bgp]network 12.1.1.0 24

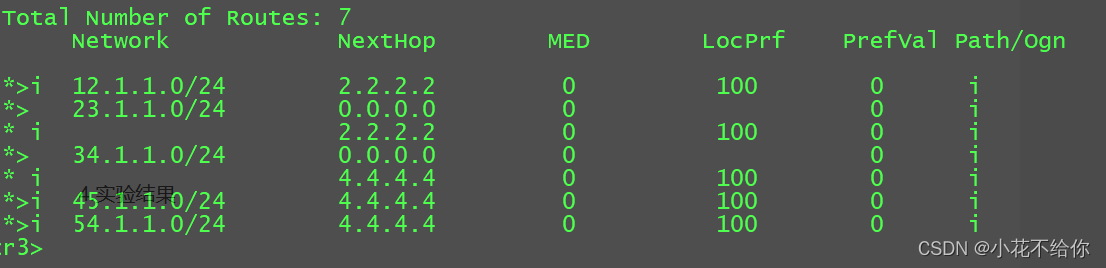

4.实验结果
