一、IIC协议简介

1. 概念

   IIC(Inter－Integrated Circuit)总线是一种由 PHILIPS 公司开发的两线式串行总线，用于连接 微控制器及其外围设备。它是由数据线 SDA 和时钟 SCL 构成的串行总线，可发送和接收数据。 在 CPU 与被控 IC 之间、IC 与 IC 之间进行双向传送。 I2C 总线在传送数据过程中共有三种类型信号， 它们分别是：开始信号、结束信号和应答信号。

开始信号：SCL 为高电平时，SDA 由高电平向低电平跳变，开始传送数据。

结束信号：SCL 为高电平时，SDA 由低电平向高电平跳变，结束传送数据。
应答信号：接收数据的 IC 在接收到 8bit 数据后，向发送数据的 IC 发出特定的低电平脉冲，
表示已收到数据。CPU 向受控单元发出一个信号后，等待受控单元发出一个应答信号，CPU 接
收到应答信号后，根据实际情况作出是否继续传递信号的判断。若未收到应答信号，由判断为
受控单元出现故障。
这些信号中，起始信号是必需的，结束信号和应答信号，都可以不要。

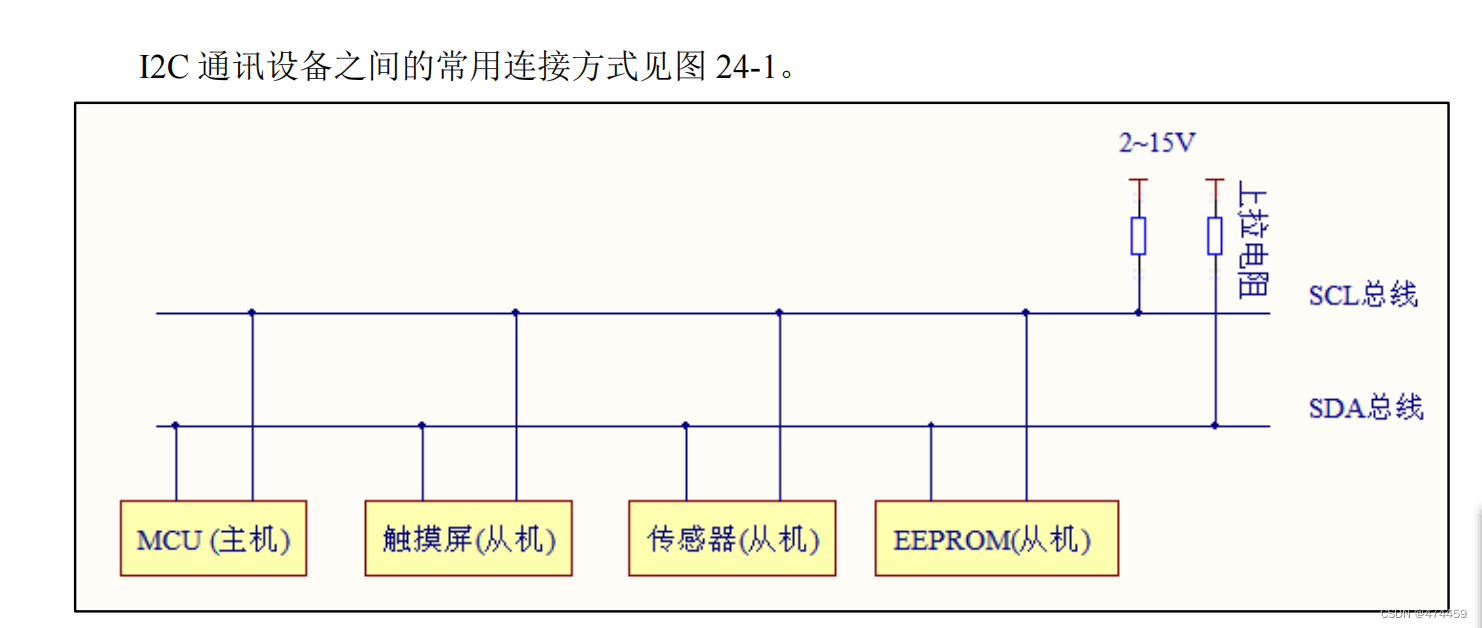

2、主从设备连接方式

IIC协议用于主机和从机之间的通信，主机可以向从机读写数据，常用连接线为：
主从设备之间有两根连接线，一条双向串行数据线(SDA) ，一条串行时钟线(SCL)。
数据线即用来表示数据，时钟线用于数据收发同步。
具有三种传输模式：
                                 标准模式传输速率为 100kbit/s
                                 快速模式为 400kbit/s
                                 高速模式 可达 3.4Mbit/s，但目前大多 I 2C 设备尚不支持高速模式

3. 传输协议（读、写及读和写数据）

     I2C 的协议定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地
址广播等环节。I2C协议中。

                 S: 起始位

                 SLAVE ADDRESS：从机地址，一般为7位，即一个主机最多连接128个从机

                RW：读或写，1 为读，0 为写

                A：应答信号

                DATA：数据

                P：停止位

                A/ A- ： 应答(ACK)或非应答(NACK)信号
      起始信号产生后，所有从机就开始等待主机紧接下来 广播 的从机地址信号在 I2C 总线上，每个设备的地址都是唯一的，当主机广播的地址与 某个设备地址相同时，这个设备就被选中了，没被选中的设备将会忽略之后的数据信号。
写数据
      若配置的方向传输位为“写数据”方向，即第一幅图的情况，广播完地址，接收到应
答信号后，主机开始正式向从机传输数据(DATA)，数据包的大小为 8 位，主机每发送完一
个字节数据，都要等待从机的应答信号(ACK)，重复这个过程，可以向从机传输 N 个数据，
这个 N 没有大小限制。当数据传输结束时，主机向从机发送一个停止传输信号(P)，表示不
再传输数据。
读数据
     若配置的方向传输位为“读数据”方向，即第二幅图的情况，广播完地址，接收到应
答信号后，从机开始向主机返回数据(DATA)，数据包大小也为 8 位，从机每发送完一个数
据，都会等待主机的应答信号(ACK)，重复这个过程，可以返回 N 个数据，这个 N 也没有
大小限制。当主机希望停止接收数据时，就向从机返回一个非应答信号(NACK)，则从机自
动停止数据传输。
读和写数据
     除了基本的读写，I2C 通讯更常用的是复合格式，即第三幅图的情况，该传输过程有
两次起始信号(S)。一般在第一次传输中，主机通过 SLAVE_ADDRESS 寻找到从设备后，
发送一段“数据”，这段数据通常用于表示从设备内部的寄存器或存储器地址(注意区分它
与 SLAVE_ADDRESS 的区别)；在第二次的传输中，对该地址的内容进行读或写。也就是
说，第一次通讯是告诉从机读写地址，第二次则是读写的实际内容。

4. 起始信号、停止信号及数据有效性

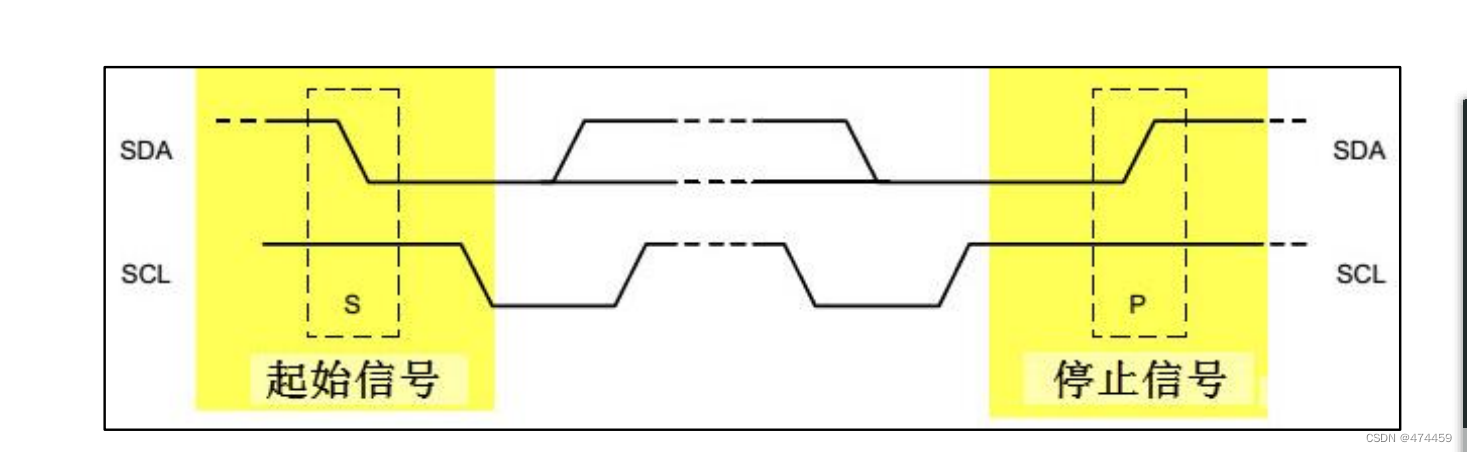

        起始信号S和停止信号P

      前文中提到的起始(S)和停止(P)信号是两种特殊的状态。如图：当 SCL 线是高电
平时 SDA 线从高电平向低电平切换，这个情况表示通讯的起始。当 SCL 是高电平时 SDA
线由低电平向高电平切换，表示通讯的停止。起始和停止信号一般由主机产生。因此IIC是通过切换电平的方式进行通信的，这个和串口通信的方式是差不多的。

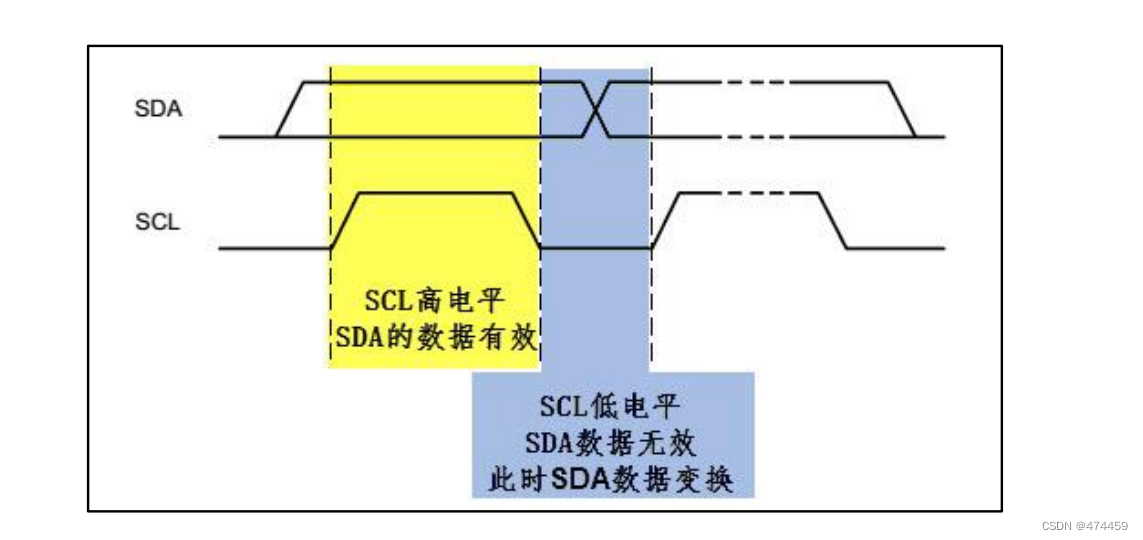

      I2C 使用 SDA 信号线来传输数据，使用 SCL信号线进行数据同步。如下图。SDA 数据线在 SCL的每个时钟周期传输一位数据。传输时，SCL为高电平的时候 SDA表示的数据有效，即此时的 SDA为高电平时表示数据“1”，为低电平时表示数据“0”。当 SCL为低电平时，SDA的数据无效，一般在这个时候 SDA进行电平切换，为下一次表示数据做好准备。


接收端接收信息时，通过SCL和SDA进行与运算，就能解析出传输的数据。

5. 软件IIC与硬件IIC

     软件IIC： 通过上面的 介绍，我们知道IIC通信的标准频率是100khz，且其发送和读取数据都是                       通过修改SCL和SDA的高低电平状态完成的，在之前的实验中，我们知道STM32的                         GPIO输出速度可以高达50Mhz，且可以改变高低电平状态，所以这两者都满足IIC的                       条件，即通过配置GPIO状态来完成IIC协议的方式就是软件IIC

     例如：STM32基础：IIC概述与软件模拟IIC - 知乎 (zhihu.com)

     硬件IIC： 硬件IIC是指在stm32单片机中，工程师完成的内部集成电路，我们只需要配置对应                         的参数就可以使用IIC，如配置IIC时钟，配置IICDMA模式发送和接收，初始化IIC等

     区别：二者都是遵循IIC协议的，但是软件方式比较灵活，可以自己选择GPIO端口，硬件是固                    定的引脚，但是执行效率比软件更高

二、AHT20-21简介

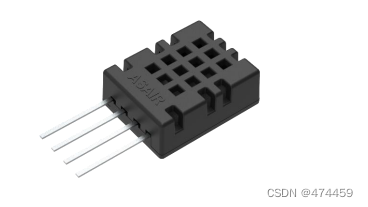

1.  温湿度（AHT20）外观


2.  AHT20功能

      AHT20，新一代温湿度传感器在尺寸与智能方面建立了新的标准：它嵌入了适 于回流焊的双列扁平无引脚SMD封装，底面3 x 3mm ，高度1.0mm。传感器输出经过 标定的数字信号，标准 I 2 C 格式。AHT20 配有一个全新设计的 ASIC专用芯片、一 个经过改进的MEMS半导体电容式湿度传感元件和一个标准的片上温度传感元件，其 性能已经大大提升甚至超出了前一代传感器的可靠性水平，新一代温湿度传感器， 经过改进使其在恶劣环境下的性能更稳定。每一个传感器都经过校准和测试，在产 品表面印有产品批号。由于对传感器做了改良和微型化改进，因此它的性价比更高， 并且最终所有设备都将得益于尖端的节能运行模式

完全标定

数字输出，IIC 接口

优异的长期稳定性

响应迅速、抗干扰能力强

宽电压支持 2.2-5.5 VDC

3. 参数介绍

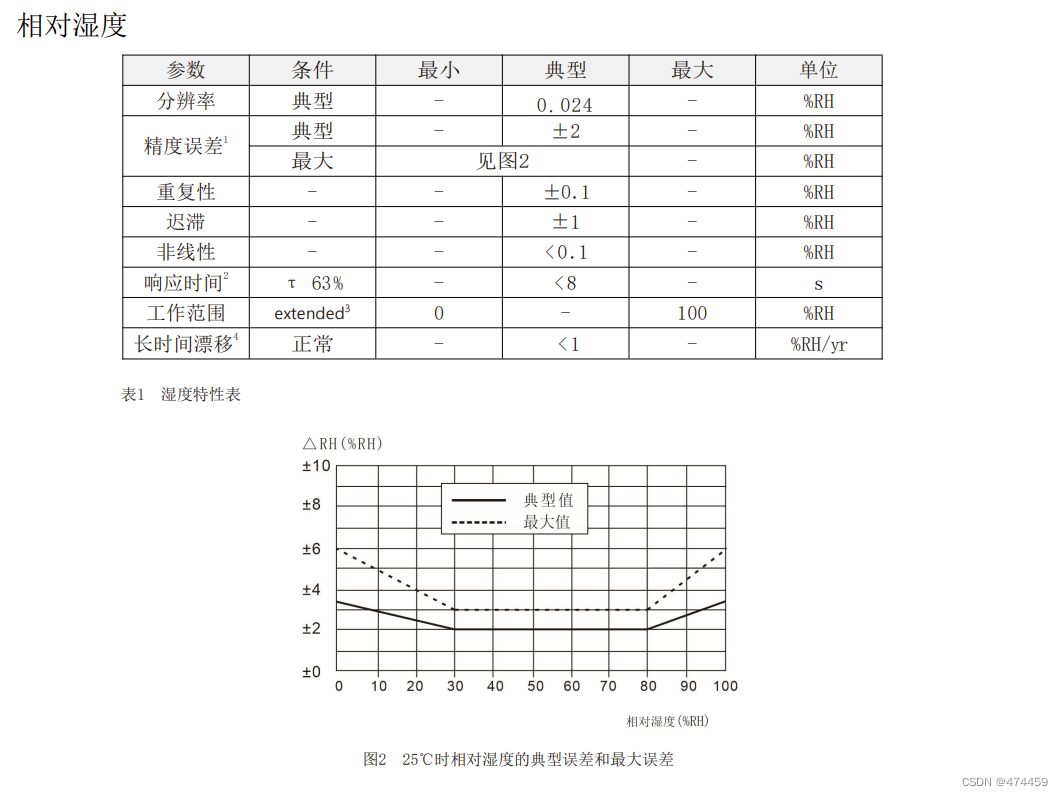

湿度特性：

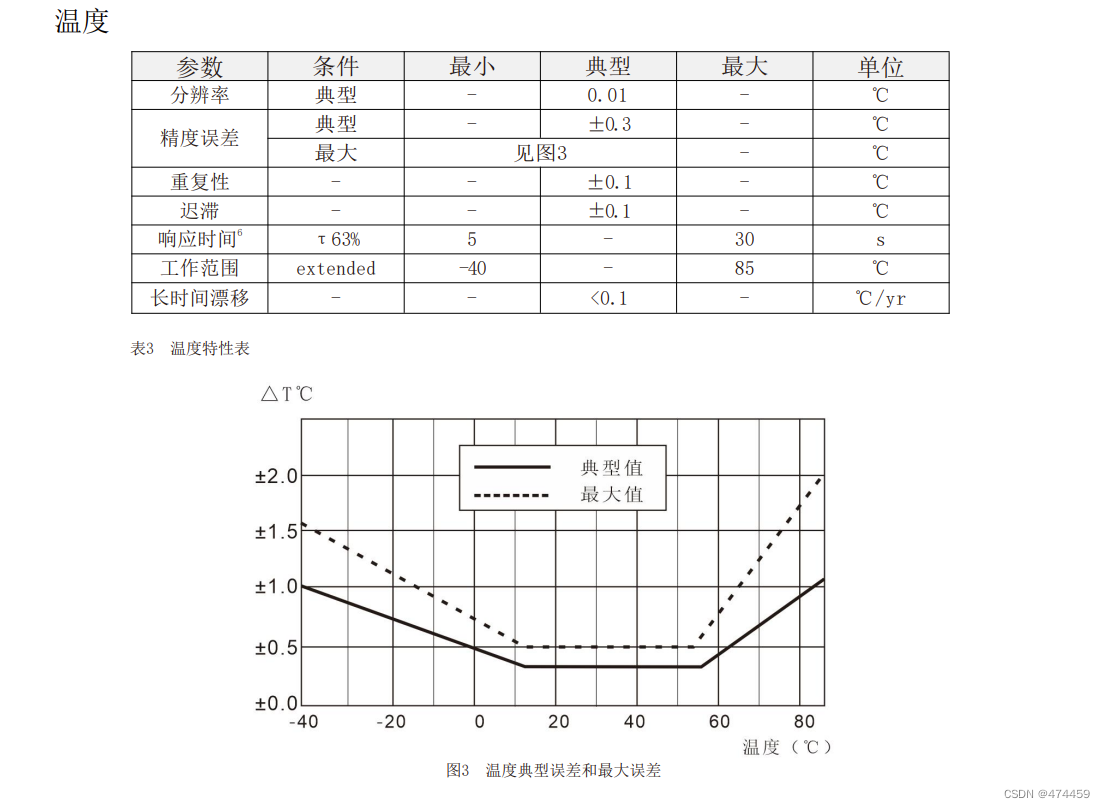

温度：

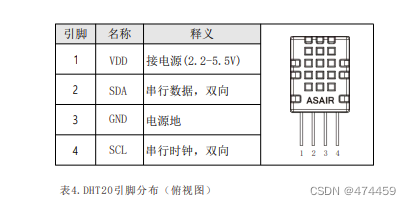

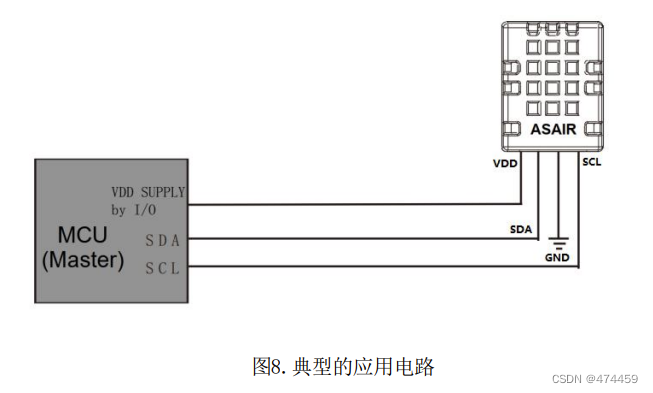

4. 引脚定义及连接

      总共四个引脚：


       1.  VDD接单片机的电源

       2.   SDA数据接口

       3.  GND接单片机的电源

       4.  SCL时钟接口


5. 数据读取流程及温湿度转换

 1. 上电后要等待40ms，读取温湿度值之前， 首 先要看状态字的校准使能位Bit[3]是否为 1(通 过发送0x71可以获取一个字节的状态字)，如果 不为1，要发送0xBE命令(初始化)，此命令参数 有两个字节， 第一个字节为0x08，第二个字节 为0x00,然后等待10ms。

2.直接发送 0xAC命令(触发测量)，此命令参数 有两个字节，第一个字节为 0x33，第二个字节 为0x00。

3.等待80ms待测量完成，如果读取状态字Bit[7] 为0，表示测量完成，然后可以连续读取六个字 节；否则继续等待。

4.当接收完六个字节后，紧接着下一个字节是 CRC校验数据，用户可以根据需要读出，如果接 收端需要CRC校验，则在接收完第六个字节后发 ACK应答，否则发NACK结束，CRC初始值为0XFF, CRC8校验多项式为：

                                                        G（x）=1+x^4+x^5+x^8

5.计算温湿度值。

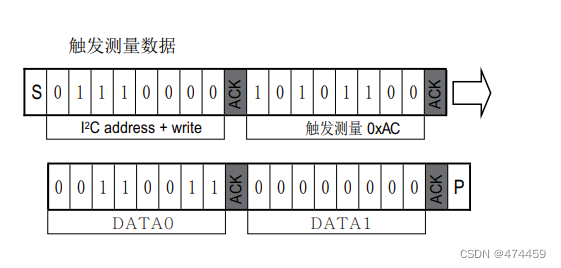

主机向从机发送测量数据：

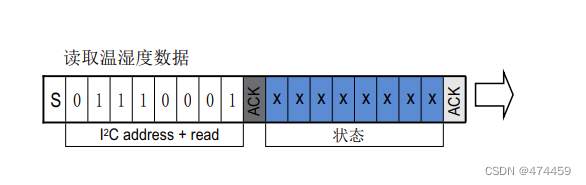

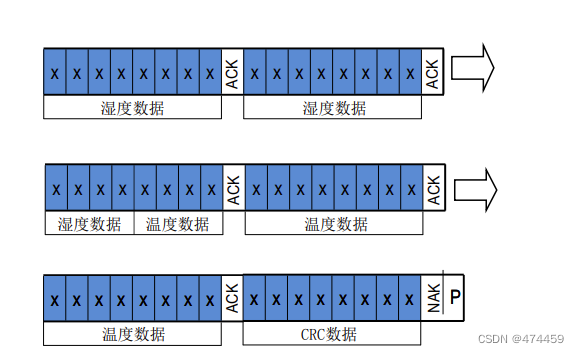

读取温湿度数据：



相对湿度转换

相对湿度 RH 都可以根据 SDA 输出的相对湿度 信号 SRH 通过如下公式计算获得 （结果以 %RH 表示）：


温度转换

温度 T 都可以通过将温度输出信号 ST 代入到 下面的公式计算得到 （结果以温度 ℃ 表示）：


三、STM32CubeMX配置

 1.  选择stm32f03c8t6芯片


  2.  配置RCC


 3. 配置sys


4. 配置UART1

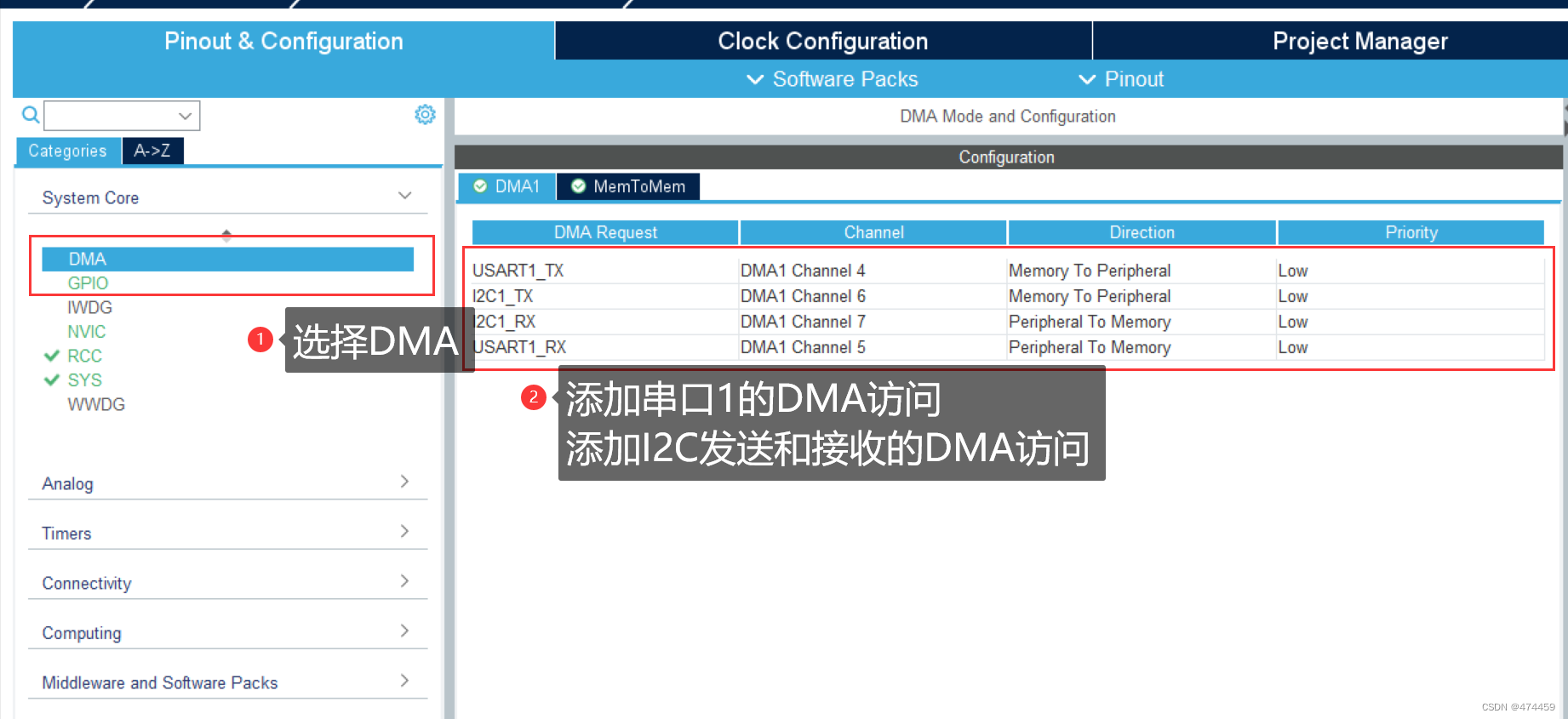

 5. 配置DMA

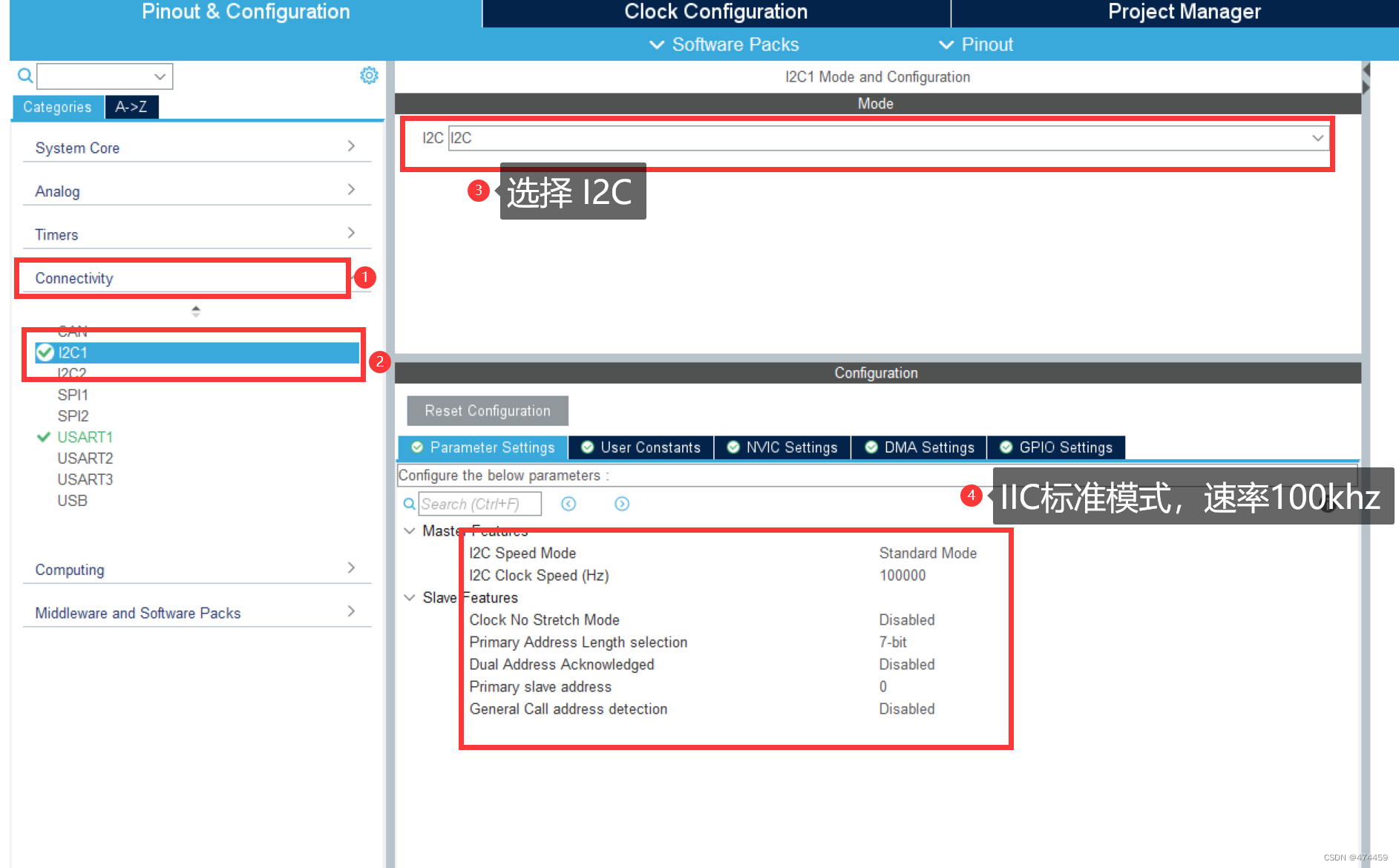

6. 配置IIC

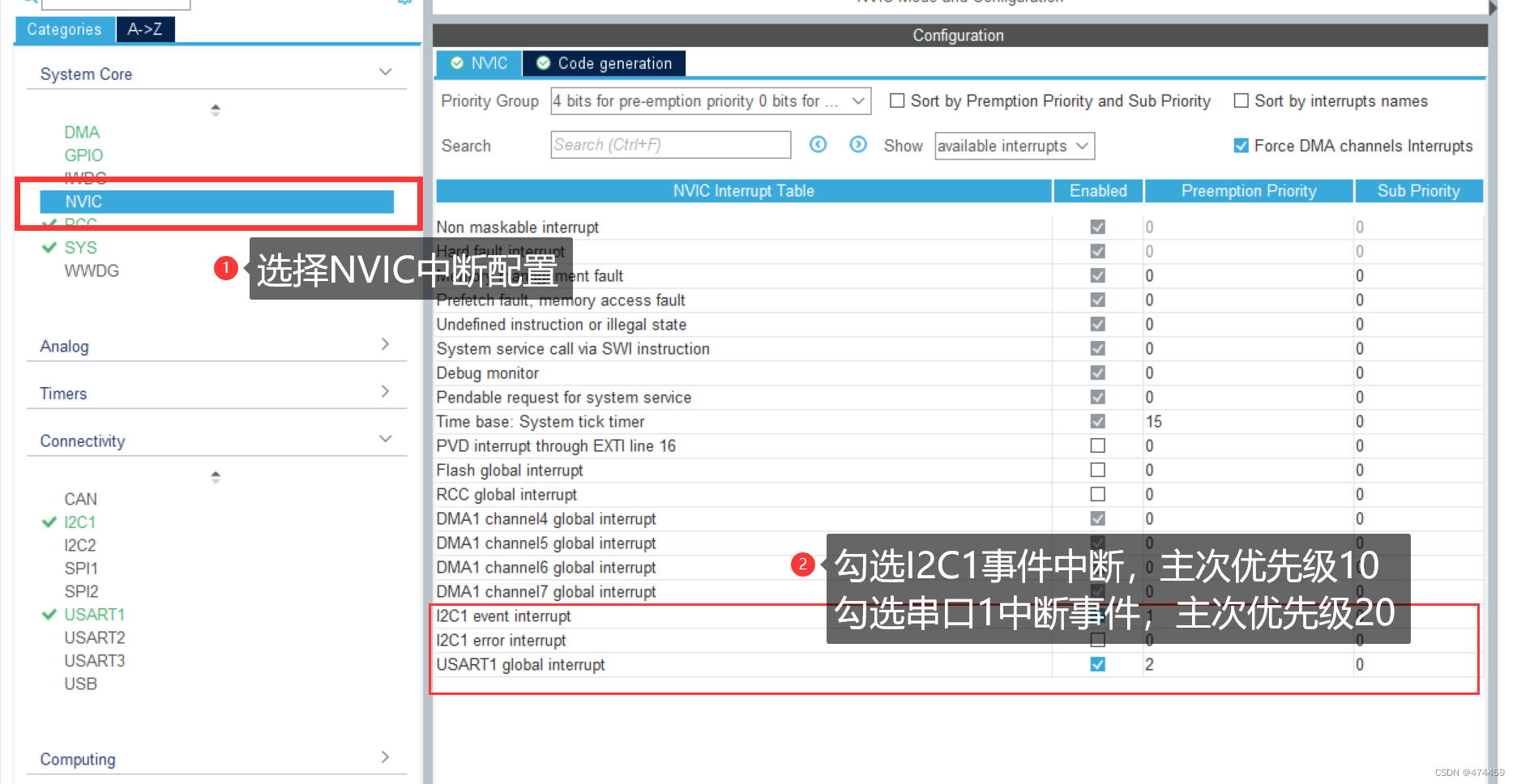

7. 配置中断


 8.  配置时钟

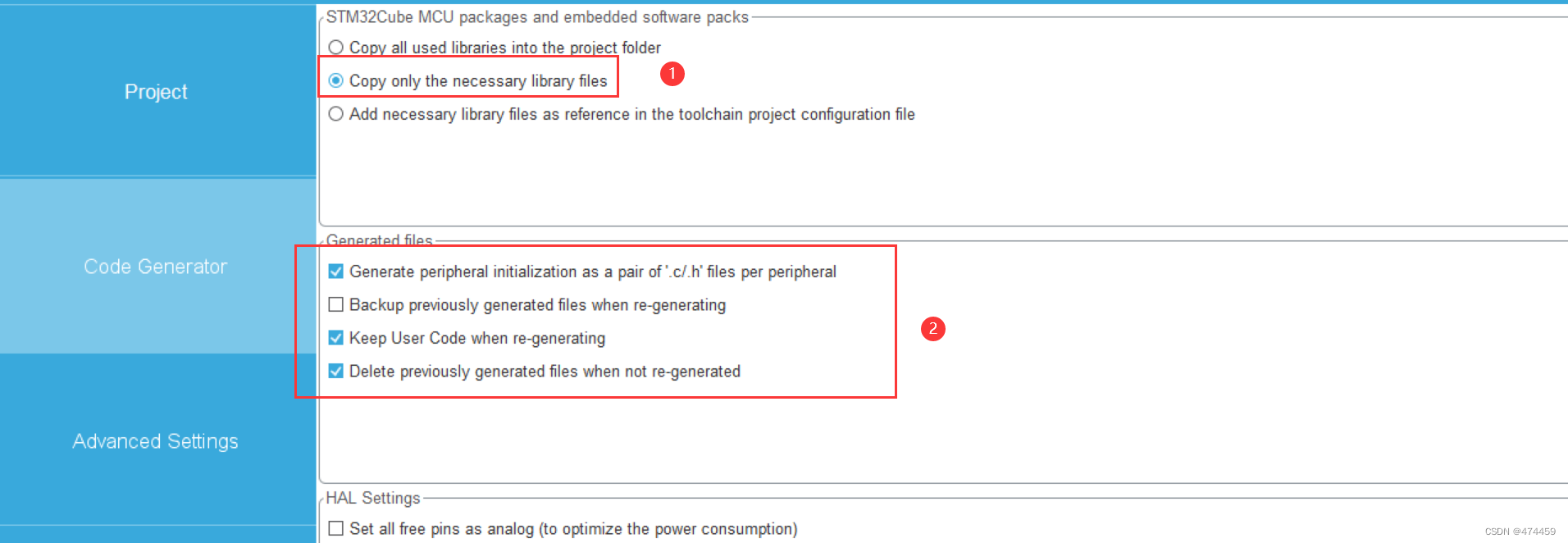

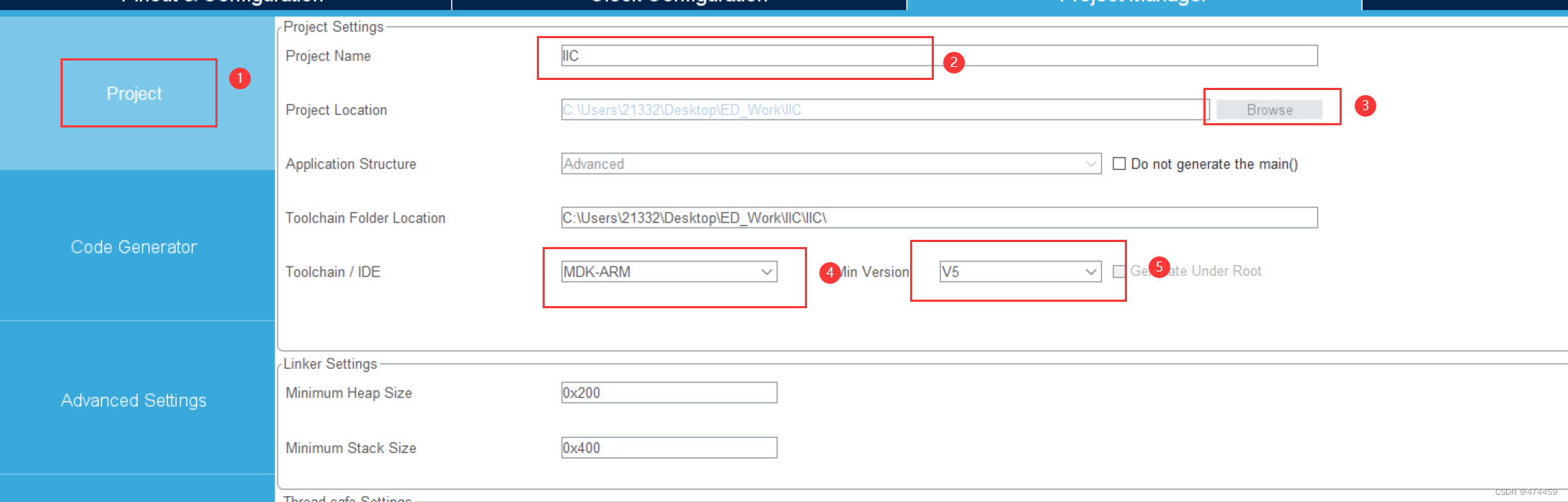

9. 工程输出配置



四、添加官方AHT20源码资料

 下载地址：

https://files.cnblogs.com/files/blogs/746187/AHT20-21_DEMO_V1_3.rar?t=1669050285

下载后需要在工程中添加该源码：

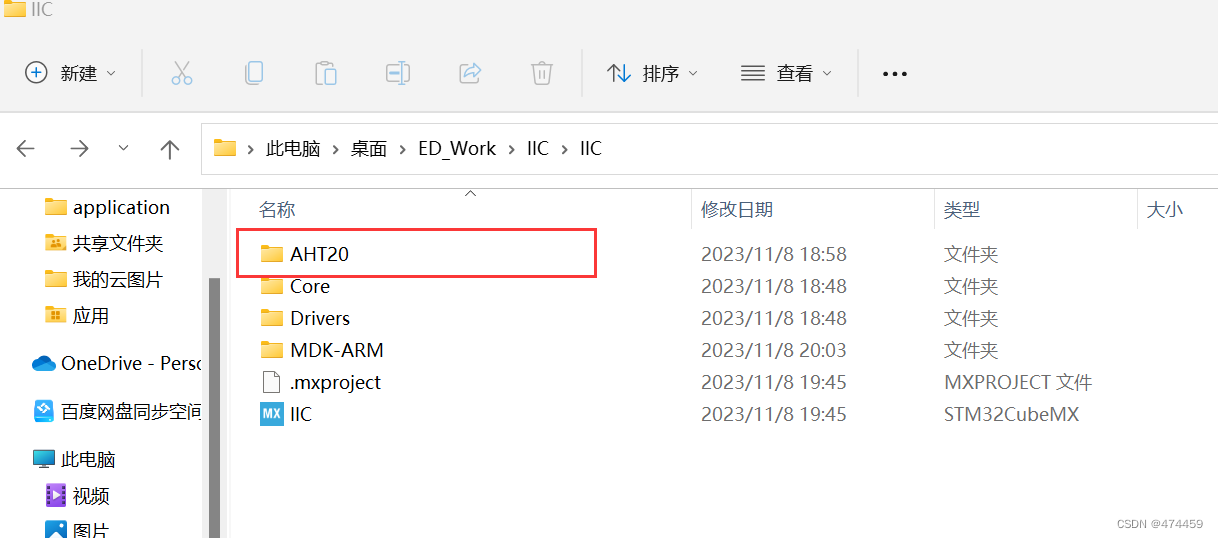

1. 在工程目录中新建工程AHT20

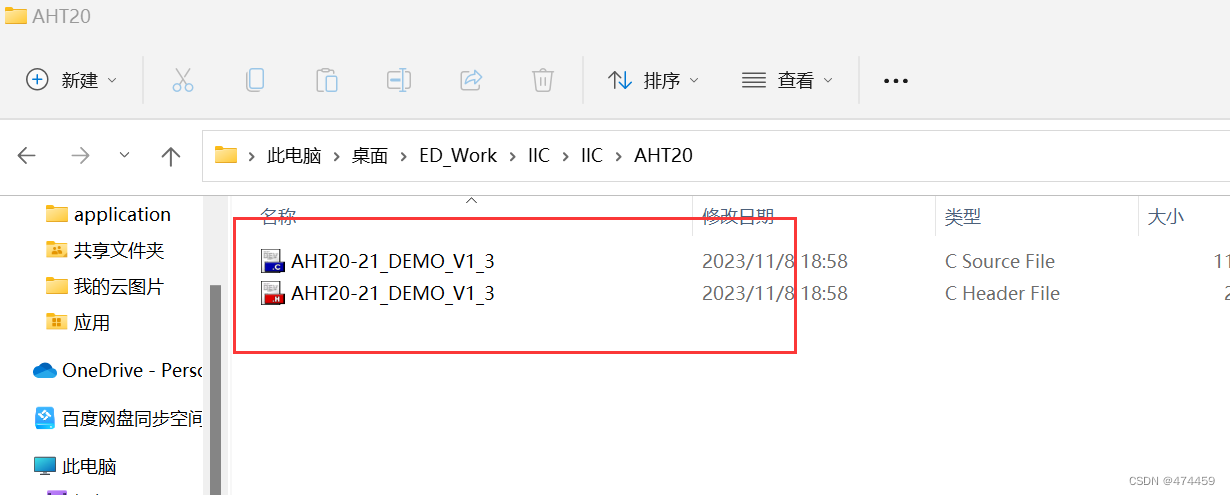

2. 将上面下载文件中的源文件和头文件复制到新建工程中

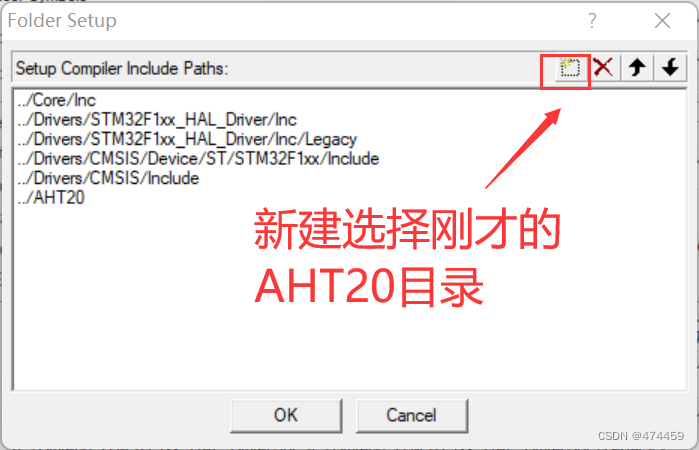

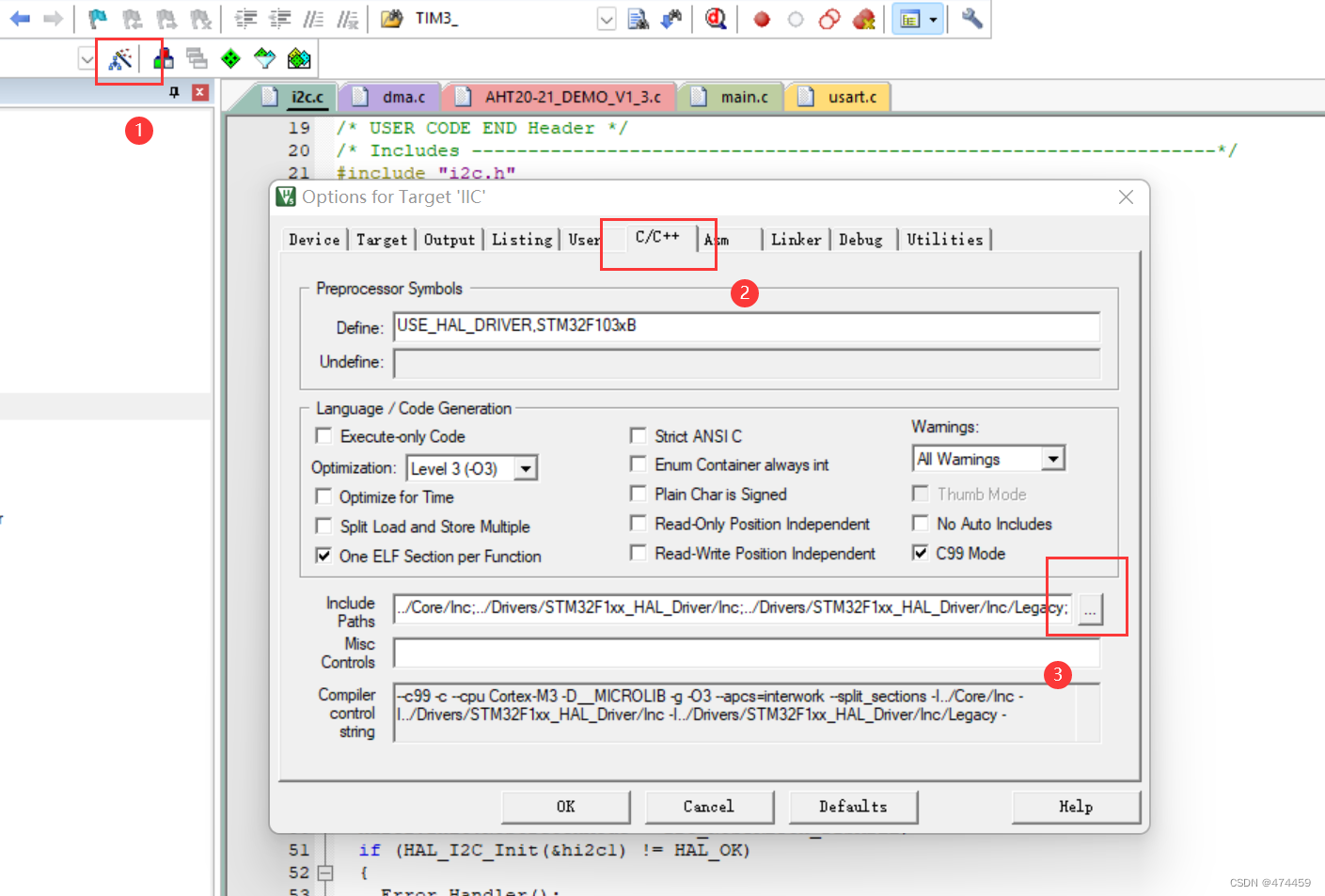

3. 在工程中添加头文件路径

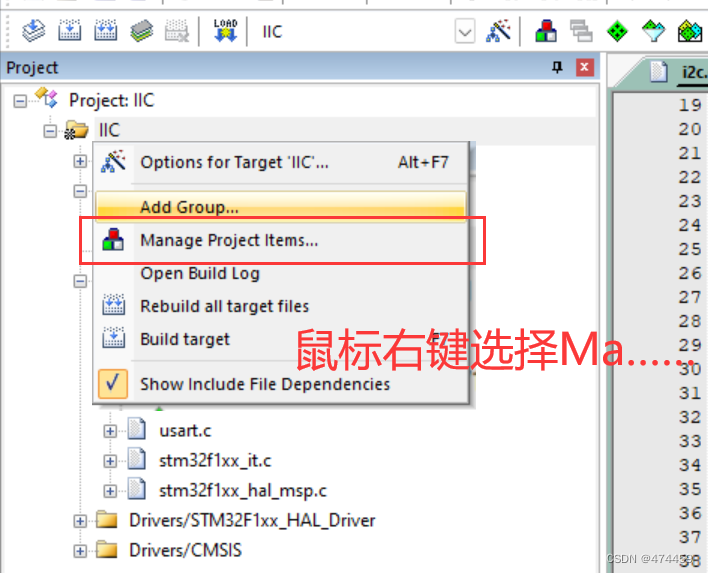

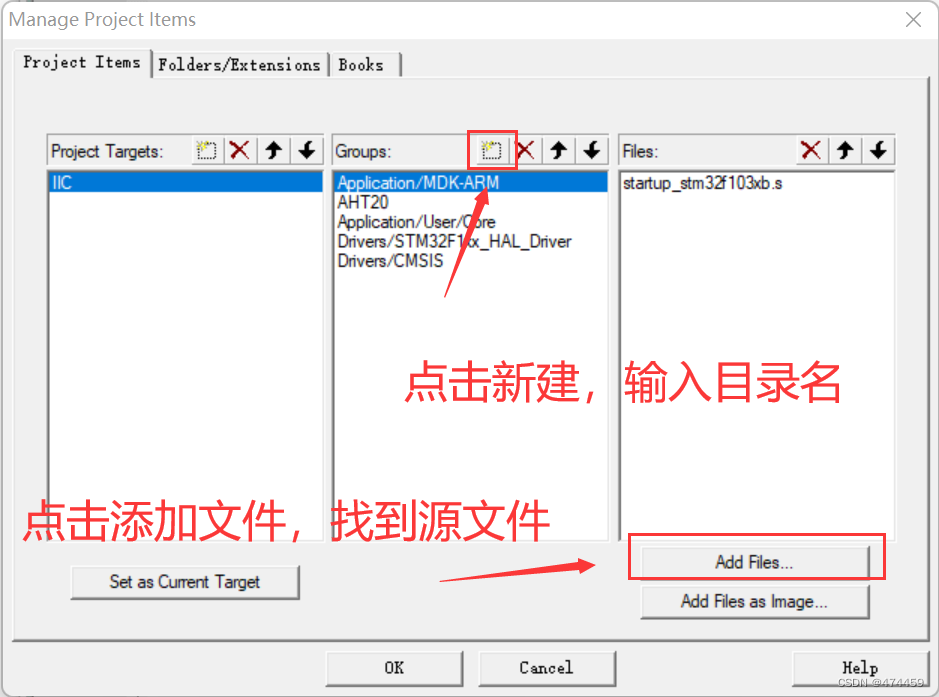

4. 在工程下加入源文件



添加后，由于该库是基于库函数的源码，需要修改成HAL库，对应修改可以参考：


【精选】STM32通过I2C接口实现温湿度（AHT20）的采集_aht20 stm32-优快云博客

修改后的头文件：

#ifndef _AHT20_DEMO_
#define _AHT20_DEMO_

#include "main.h"

void Delay_N10us(uint32_t t);//延时函数
void SensorDelay_us(uint32_t t);//延时函数
void Delay_4us(void);		//延时函数
void Delay_5us(void);		//延时函数
void Delay_1ms(uint32_t t);
void AHT20_Clock_Init(void);		//延时函数
void SDA_Pin_Output_High(void)  ; //将PB15配置为输出 ， 并设置为高电平， PB15作为I2C的SDA
void SDA_Pin_Output_Low(void);  //将P15配置为输出  并设置为低电平
void SDA_Pin_IN_FLOATING(void);  //SDA配置为浮空输入
void SCL_Pin_Output_High(void); //SCL输出高电平，P14作为I2C的SCL
void SCL_Pin_Output_Low(void); //SCL输出低电平
void Init_I2C_Sensor_Port(void); //初始化I2C接口,输出为高电平
void I2C_Start(void);		 //I2C主机发送START信号
void AHT20_WR_Byte(uint8_t Byte); //往AHT20写一个字节
uint8_t AHT20_RD_Byte(void);//从AHT20读取一个字节
uint8_t Receive_ACK(void);   //看AHT20是否有回复ACK
void Send_ACK(void)	;	  //主机回复ACK信号
void Send_NOT_ACK(void);	//主机不回复ACK
void Stop_I2C(void);	  //一条协议结束
uint8_t AHT20_Read_Status(void);//读取AHT20的状态寄存器
uint8_t AHT20_Read_Cal_Enable(void);  //查询cal enable位有没有使能
void AHT20_SendAC(void); //向AHT20发送AC命令
uint8_t Calc_CRC8(uint8_t *message,uint8_t Num);
void AHT20_Read_CTdata(uint32_t *ct); //没有CRC校验，直接读取AHT20的温度和湿度数据
void AHT20_Read_CTdata_crc(uint32_t *ct); //CRC校验后，读取AHT20的温度和湿度数据
void AHT20_Init(void);   //初始化AHT20
void JH_Reset_REG(uint8_t addr);///重置寄存器
void AHT20_Start_Init(void);///上电初始化进入正常测量状态
#endif


修改后的c文件：

/*******************************************/
/*@版权所有：广州奥松电子有限公司          */
/*@作者：温湿度传感器事业部                */
/*@版本：V1.2                              */
/*******************************************/
//#include "main.h"
#include "AHT20-21_DEMO_V1_3.h"
#include "gpio.h"
#include "i2c.h"


void Delay_N10us(uint32_t t)//延时函数
{
  uint32_t k;

   while(t--)
  {
    for (k = 0; k < 2; k++);//110
  }
}

void SensorDelay_us(uint32_t t)//延时函数
{

	for(t = t-2; t>0; t--)
	{
		Delay_N10us(1);
	}
}

void Delay_4us(void)		//延时函数
{
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);
}
void Delay_5us(void)		//延时函数
{
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);

}

void Delay_1ms(uint32_t t)		//延时函数
{
   while(t--)
  {
    SensorDelay_us(1000);//延时1ms
  }
}


//void AHT20_Clock_Init(void)		//延时函数
//{
//	RCC_APB2PeriphClockCmd(CC_APB2Periph_GPIOB,ENABLE);
//}

void SDA_Pin_Output_High(void)   //将PB7配置为输出 ， 并设置为高电平， PB7作为I2C的SDA
{
	GPIO_InitTypeDef  GPIO_InitStruct;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出
	GPIO_InitStruct.Pin = GPIO_PIN_7;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOB,& GPIO_InitStruct);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_SET);
}

void SDA_Pin_Output_Low(void)  //将P7配置为输出  并设置为低电平
{
	GPIO_InitTypeDef  GPIO_InitStruct;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出
	GPIO_InitStruct.Pin = GPIO_PIN_7;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOB,& GPIO_InitStruct);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_RESET);
}

void SDA_Pin_IN_FLOATING(void)  //SDA配置为浮空输入
{
	GPIO_InitTypeDef  GPIO_InitStruct;
	GPIO_InitStruct.Mode = GPIO_MODE_INPUT;//浮空
	GPIO_InitStruct.Pin = GPIO_PIN_7;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init( GPIOB,&GPIO_InitStruct);
}


void SCL_Pin_Output_High(void) //SCL输出高电平，P14作为I2C的SCL
{
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,GPIO_PIN_SET);
}

void SCL_Pin_Output_Low(void) //SCL输出低电平
{
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,GPIO_PIN_RESET);
}

void Init_I2C_Sensor_Port(void) //初始化I2C接口,输出为高电平
{
	GPIO_InitTypeDef  GPIO_InitStruct;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出
	GPIO_InitStruct.Pin = GPIO_PIN_7;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOB,& GPIO_InitStruct);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_15,GPIO_PIN_SET);


	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出
	GPIO_InitStruct.Pin = GPIO_PIN_6;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOB,& GPIO_InitStruct);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_15,GPIO_PIN_SET);

}
void I2C_Start(void)		 //I2C主机发送START信号
{
	SDA_Pin_Output_High();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	SDA_Pin_Output_Low();
	SensorDelay_us(8);
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
}


void AHT20_WR_Byte(uint8_t Byte) //往AHT20写一个字节
{
	uint8_t Data,N,i;
	Data=Byte;
	i = 0x80;
	for(N=0;N<8;N++)
	{
		SCL_Pin_Output_Low();
		Delay_4us();
		if(i&Data)
		{
			SDA_Pin_Output_High();
		}
		else
		{
			SDA_Pin_Output_Low();
		}

    SCL_Pin_Output_High();
		Delay_4us();
		Data <<= 1;

	}
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);
}


uint8_t AHT20_RD_Byte(void)//从AHT20读取一个字节
{
		uint8_t Byte,i,a;
	Byte = 0;
	SCL_Pin_Output_Low();

	SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);

	for(i=0;i<8;i++)
	{
    SCL_Pin_Output_High();

		Delay_5us();
		a=0;

		//if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_15)) a=1;
		if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_7)) a=1;
		Byte = (Byte<<1)|a;

		//SCL_Pin_Output_Low();
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,GPIO_PIN_RESET);
		Delay_5us();
	}
  SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);
	return Byte;
}


uint8_t Receive_ACK(void)   //看AHT20是否有回复ACK
{
	uint16_t CNT;
	CNT = 0;
	SCL_Pin_Output_Low();
	SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	while((HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_7))  && CNT < 100)
	CNT++;
	if(CNT == 100)
	{
		return 0;
	}
 	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	return 1;
}

void Send_ACK(void)		  //主机回复ACK信号
{
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	SDA_Pin_Output_Low();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);
}

void Send_NOT_ACK(void)	//主机不回复ACK
{
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	SDA_Pin_Output_High();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
    SDA_Pin_Output_Low();
	SensorDelay_us(8);
}

void Stop_I2C(void)	  //一条协议结束
{
	SDA_Pin_Output_Low();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	SDA_Pin_Output_High();
	SensorDelay_us(8);
}

uint8_t AHT20_Read_Status(void)//读取AHT20的状态寄存器
{

	uint8_t Byte_first;
	I2C_Start();
	AHT20_WR_Byte(0x71);
	Receive_ACK();
	Byte_first = AHT20_RD_Byte();
	Send_NOT_ACK();
	Stop_I2C();
	return Byte_first;
}

uint8_t AHT20_Read_Cal_Enable(void)  //查询cal enable位有没有使能
{
	uint8_t val = 0;//ret = 0,
  val = AHT20_Read_Status();
	 if((val & 0x68)==0x08)
		 return 1;
   else  return 0;
 }

void AHT20_SendAC(void) //向AHT20发送AC命令
{

	I2C_Start();
	AHT20_WR_Byte(0x70);
	Receive_ACK();
	AHT20_WR_Byte(0xac);//0xAC采集命令
	Receive_ACK();
	AHT20_WR_Byte(0x33);
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	Stop_I2C();

}

//CRC校验类型：CRC8/MAXIM
//多项式：X8+X5+X4+1
//Poly：0011 0001  0x31
//高位放到后面就变成 1000 1100 0x8c
//C现实代码：
uint8_t Calc_CRC8(uint8_t *message,uint8_t Num)
{
	uint8_t i;
	uint8_t byte;
	uint8_t crc=0xFF;
  for(byte=0; byte<Num; byte++)
  {
    crc^=(message[byte]);
    for(i=8;i>0;--i)
    {
      if(crc&0x80) crc=(crc<<1)^0x31;
      else crc=(crc<<1);
    }
  }
        return crc;
}

void AHT20_Read_CTdata(uint32_t *ct) //没有CRC校验，直接读取AHT20的温度和湿度数据
{
		volatile uint8_t  Byte_1th=0;
	volatile uint8_t  Byte_2th=0;
	volatile uint8_t  Byte_3th=0;
	volatile uint8_t  Byte_4th=0;
	volatile uint8_t  Byte_5th=0;
	volatile uint8_t  Byte_6th=0;
	 uint32_t RetuData = 0;
	uint16_t cnt = 0;
	AHT20_SendAC();//向AHT10发送AC命令
	Delay_1ms(80);//延时80ms左右
    cnt = 0;
	while(((AHT20_Read_Status()&0x80)==0x80))//直到状态bit[7]为0，表示为空闲状态，若为1，表示忙状态
	{
		SensorDelay_us(1508);
		if(cnt++>=100)
		{
		 break;
		 }
	}
	I2C_Start();
	AHT20_WR_Byte(0x71);
	Receive_ACK();
	Byte_1th = AHT20_RD_Byte();//状态字，查询到状态为0x98,表示为忙状态，bit[7]为1；状态为0x1C，或者0x0C，或者0x08表示为空闲状态，bit[7]为0
	Send_ACK();
	Byte_2th = AHT20_RD_Byte();//湿度
	Send_ACK();
	Byte_3th = AHT20_RD_Byte();//湿度
	Send_ACK();
	Byte_4th = AHT20_RD_Byte();//湿度/温度
	Send_ACK();
	Byte_5th = AHT20_RD_Byte();//温度
	Send_ACK();
	Byte_6th = AHT20_RD_Byte();//温度
	Send_NOT_ACK();
	Stop_I2C();

	RetuData = (RetuData|Byte_2th)<<8;
	RetuData = (RetuData|Byte_3th)<<8;
	RetuData = (RetuData|Byte_4th);
	RetuData =RetuData >>4;
	ct[0] = RetuData;//湿度
	RetuData = 0;
	RetuData = (RetuData|Byte_4th)<<8;
	RetuData = (RetuData|Byte_5th)<<8;
	RetuData = (RetuData|Byte_6th);
	RetuData = RetuData&0xfffff;
	ct[1] =RetuData; //温度

}


void AHT20_Read_CTdata_crc(uint32_t *ct) //CRC校验后，读取AHT20的温度和湿度数据
{
		volatile uint8_t  Byte_1th=0;
	volatile uint8_t  Byte_2th=0;
	volatile uint8_t  Byte_3th=0;
	volatile uint8_t  Byte_4th=0;
	volatile uint8_t  Byte_5th=0;
	volatile uint8_t  Byte_6th=0;
	volatile uint8_t  Byte_7th=0;
	 uint32_t RetuData = 0;
	 uint16_t cnt = 0;
	// uint8_t  CRCDATA=0;
	 uint8_t  CTDATA[6]={0};//用于CRC传递数组

	AHT20_SendAC();//向AHT10发送AC命令
	Delay_1ms(80);//延时80ms左右
    cnt = 0;
	while(((AHT20_Read_Status()&0x80)==0x80))//直到状态bit[7]为0，表示为空闲状态，若为1，表示忙状态
	{
		SensorDelay_us(1508);
		if(cnt++>=100)
		{
		 break;
		}
	}

	I2C_Start();

	AHT20_WR_Byte(0x71);
	Receive_ACK();
	CTDATA[0]=Byte_1th = AHT20_RD_Byte();//状态字，查询到状态为0x98,表示为忙状态，bit[7]为1；状态为0x1C，或者0x0C，或者0x08表示为空闲状态，bit[7]为0
	Send_ACK();
	CTDATA[1]=Byte_2th = AHT20_RD_Byte();//湿度
	Send_ACK();
	CTDATA[2]=Byte_3th = AHT20_RD_Byte();//湿度
	Send_ACK();
	CTDATA[3]=Byte_4th = AHT20_RD_Byte();//湿度/温度
	Send_ACK();
	CTDATA[4]=Byte_5th = AHT20_RD_Byte();//温度
	Send_ACK();
	CTDATA[5]=Byte_6th = AHT20_RD_Byte();//温度
	Send_ACK();
	Byte_7th = AHT20_RD_Byte();//CRC数据
	Send_NOT_ACK();                           //注意: 最后是发送NAK
	Stop_I2C();

	if(Calc_CRC8(CTDATA,6)==Byte_7th)
	{
	RetuData = (RetuData|Byte_2th)<<8;
	RetuData = (RetuData|Byte_3th)<<8;
	RetuData = (RetuData|Byte_4th);
	RetuData =RetuData >>4;
	ct[0] = RetuData;//湿度
	RetuData = 0;
	RetuData = (RetuData|Byte_4th)<<8;
	RetuData = (RetuData|Byte_5th)<<8;
	RetuData = (RetuData|Byte_6th);
	RetuData = RetuData&0xfffff;
	ct[1] =RetuData; //温度

	}
	else
	{
		ct[0]=0x00;
		ct[1]=0x00;//校验错误返回值，客户可以根据自己需要更改
	}//CRC数据
}


void AHT20_Init(void)   //初始化AHT20
{
	Init_I2C_Sensor_Port();
	I2C_Start();
	AHT20_WR_Byte(0x70);
	Receive_ACK();
	AHT20_WR_Byte(0xa8);//0xA8进入NOR工作模式
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	Stop_I2C();

	Delay_1ms(10);//延时10ms左右

	I2C_Start();
	AHT20_WR_Byte(0x70);
	Receive_ACK();
	AHT20_WR_Byte(0xbe);//0xBE初始化命令，AHT20的初始化命令是0xBE,   AHT10的初始化命令是0xE1
	Receive_ACK();
	AHT20_WR_Byte(0x08);//相关寄存器bit[3]置1，为校准输出
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	Stop_I2C();
	Delay_1ms(10);//延时10ms左右
}
void JH_Reset_REG(uint8_t addr)
{

	uint8_t Byte_first,Byte_second,Byte_third;
	I2C_Start();
	AHT20_WR_Byte(0x70);//原来是0x70
	Receive_ACK();
	AHT20_WR_Byte(addr);
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	Stop_I2C();

	Delay_1ms(5);//延时5ms左右
	I2C_Start();
	AHT20_WR_Byte(0x71);//
	Receive_ACK();
	Byte_first = AHT20_RD_Byte();
	Send_ACK();
	Byte_second = AHT20_RD_Byte();
	Send_ACK();
	Byte_third = AHT20_RD_Byte();
	Send_NOT_ACK();
	Stop_I2C();

  Delay_1ms(10);//延时10ms左右
	I2C_Start();
	AHT20_WR_Byte(0x70);///
	Receive_ACK();
	AHT20_WR_Byte(0xB0|addr);//寄存器命令
	Receive_ACK();
	AHT20_WR_Byte(Byte_second);
	Receive_ACK();
	AHT20_WR_Byte(Byte_third);
	Receive_ACK();
	Stop_I2C();

	Byte_second=0x00;
	Byte_third =0x00;
}

void AHT20_Start_Init(void)
{
	JH_Reset_REG(0x1b);
	JH_Reset_REG(0x1c);
	JH_Reset_REG(0x1e);
}

五、函数编写

1.  重定义printf函数编写

int fputc(int ch,FILE *f)
{
    HAL_UART_Transmit(&huart1,(uint8_t *)&ch,1,0xFFFF);
		while(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_TC)!=SET){
		}
    return ch;
}

2. 主函数编写

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_USART1_UART_Init();
  MX_DMA_Init();
  MX_I2C1_Init();
	AHT20_Init();
  if((AHT20_Read_Status()&0x18)!=0x18) //读取寄存器，判断是否读取完成
	{
		AHT20_Start_Init();   //完成手动后更新寄存器
		Delay_1ms(10);
	}


  while (1)
  {

      AHT20_Read_CTdata(CT_data);   //从AHT20中读取信息
	  c1 = CT_data[0]*100/1024/1024;  // 读取湿度信息
	  t1 = CT_data[1]*200/1024/1024-50;	//读取温度信息
      printf("\rhumidity: %d%s\n",c1,"%");
	  printf("temperature: %d%s\n",t1,"C"); //串口打印信息
	  printf("\r\n");
      HAL_Delay(3000); //3s采集一次

  }

}

六、实验效果



七、总结与参考

         通过此次实验理解和学习了IIC的协议

         通过上面的结果显示，成功通过串口将温度和湿度信息读取，且发送到电脑上。

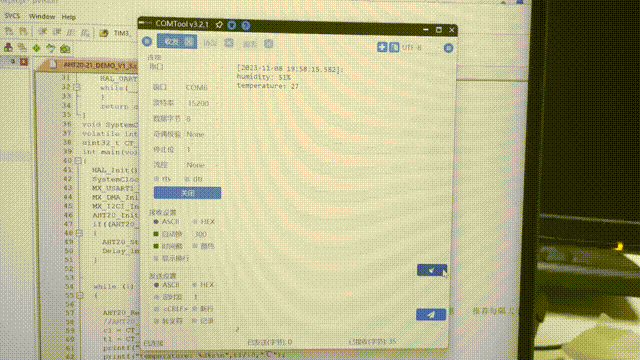

         湿度测试;

        在测试时，我用手将温湿度传感器捏住，可以在GIF中看出，湿度逐渐上升，从50%上升到90%左右，当收松开后，湿度从90%逐渐下降到50%

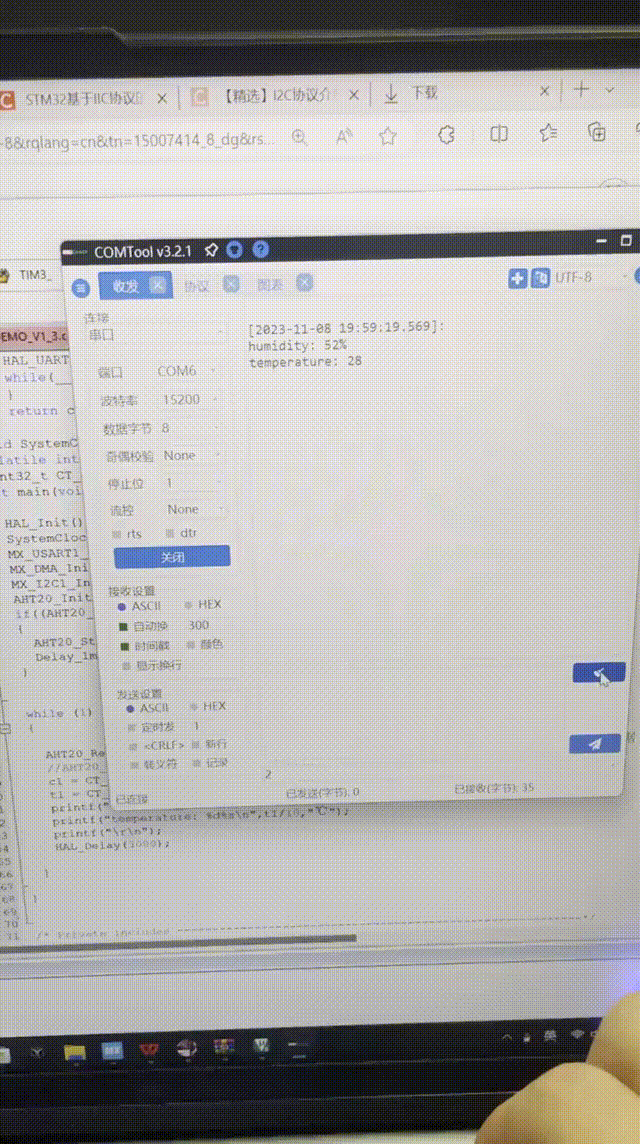

         温度测试：

        由于在实验中，电脑发热，我将温湿度传感器放在发热地方，可以看出温度从28度逐渐上升

        参考网址：

   STM32 —— IIC 读取 ATH20（DTH20）温度传感器-优快云博客

【精选】STM32通过I2C接口实现温湿度（AHT20）的采集_aht20 stm32-优快云博客

     STM32基础：IIC概述与软件模拟IIC - 知乎 (zhihu.com)

STM32完成基于I2C协议的AHT20温湿度传感器的数据采集并通过串口输出_aht20 stm32代码_漠影zy的博客-优快云博客

《AHT20产品手册》

《零死角玩转STM32-F103指南者.pdf》

《STM32F1开发指南精英版-HAL库版本_v1.2.pdf》

STM32F103C8T6控制的OLED IIC 4针
CHINESEmen6的博客
05-03 2万+
简介 介绍一个c8t6驱动OLED的程序，之前做设计的时候，在网上找的内容较少，所以和大家分享下。分享下采用C8T6设计时出现的问题，避免大家走弯路。由于能力有限，程序大部分来自网路，只用于学习交流。 第一次写的博客，本想把程序去不传上去，后来发现好像不能。有问题大家再问吧，互相学习。 所采用的OLED 采用4针，IIC通信协议的0.96寸OLED屏幕；显示中文需要取模软件； 采用ZET6需要配...
读取STM32F103C8T6 内部的时钟和AHT20的温湿度并显示在OLED屏上
2201_75358123的博客
11-25 2800
RTC是一个独立的定时器。RTC模块拥有一个连续计数的计数器，在相应的软件配置下，可以提供时钟日历的功能。修改计数器的值可以重新设置当前时间和日期 RTC还包含用于管理低功耗模式的自动唤醒单元。
STM32F103C8T6实现IIC通信
weixin_45617200的博客
04-08 3289
通信开始时，主设备会发送一个起始信号（START），然后发送从设备地址和读写位。IIC（Inter-Integrated Circuit），也被称为I2C或TWI（Two-Wire Interface），是一种串行通信总线，用于连接微控制器和各种外围设备。通过STM32F103C8T6实现IIC通信，需要掌握IIC协议的基本原理和通信过程，并编写相应的代码来初始化GPIO、发送起始和停止信号、发送和接收数据等。在实际应用中，还需要根据具体的硬件和需求来优化和完善代码，以确保稳定可靠的通信。
STM32-软件IIC驱动AHT20（标准库）
最新发布
m0_63127436的博客
04-09 353
AHT20 温湿度传感器嵌入了适于回流焊的双列扁平无引脚 标定的数字信号，标准I 2 C 格式。AHT20 配有 ASIC 专用芯片、 SMD 封装，传感器输出经过 MEMS 半导体电容式湿度传 感元件和片上温度传感元件，使其性能大大提升,每一个传感器都经过校准和测试，并印有 产品批号。AHT20遵循IIC通信协议。读取温湿度的流程如下：1. 发送测量命令：传感器的 VDD上电后需等待5ms，发送写测量命令0x70 0xAD 0X33 0x00,等待80ms测量。
STM32F103C8T6使用硬件IIC驱动OLED
qq_64284744的博客
11-08 5372
开始配置 I2C1 ，/*!< 时钟频率.该参数必须设置小于 400kHz *//*!< I2C模式.该参数参考 @ref I2C_mode *//*!< I2C快速模式占空比.该参数参考 @ref I2C_duty_cycle_in_fast_mode *//*!< 指定自身I2C设备的地址.该参数可以是7位或10位地址 *//*!< 使能应答位.该参数参考 @ref I2C_acknowledgement *//*!< 7位或10位从地址设置.
STM32CubeMX工程配置——STM32F103C8T6 IIC通信
m0_70358541的博客
08-20 632
【代码】【无标题】
使用STM32F103c8t6完成基于IIC协议的AHT20温湿度传感器
the_Mercury的博客
11-08 445
在生成的程序中添加AHT20-21_DEMO_V1_3.c和AHT20-21_DEMO_V1_3.h先创建添加进去。勾选这个use microlib： 因为后面重写了prntf函数,需要勾选允许微库。配置刚才创建文件的路径修改AHT20-21_DEMO_V1_3.c文件删除main.c文件中的main函数和头文件：更换如下编译成功生成hex文件。
0048基于STM32F103单片机IIC读取AHT10温湿度传感器值的程序代码.rar
12-27
1、STM32F103通过IIC接口与AHT10温湿度传感器进行通讯，读取传感器温湿度值。 2、代码使用KEIL开发，当前在STM32F103C8T6运行，如果是STM32F103其他型号芯片，依然适用，请自行更改KEIL芯片型号以及FLASH容量即可。 ...
AHT20温湿度采集与OLED显示（STM32F103C86）
z2863556945的博客
12-14 1003
IIC(Inter－Integrated Circuit)总线是一种由NXP（原PHILIPS）公司开发的两线式串行总线，用于连接微控制器及其外围设备。多用于主控制器和从器件间的主从通信，在小数据量场合使用，传输距离短，任意时刻只能有一个主机等特性。模块接收和发送数据，并将数据从串行转换成并行，或并行转换成串行。可以开启或禁止中断。接口通过数据引脚(SDA)和时钟引脚(SCL)连接到I2C总线。允许连接到标准(高达100kHz)或快速(高达400kHz)的I2C总线。
stm32103C8T6通过I2C接口实现温湿度（AHT20）的采集与OLED显示
qq_55691662的博客
11-26 7156
文章目录一、I2C总线协议1.1 什么是I2C协议1.2 I2C协议的物理层和协议层1.3 软件I2C和硬件I2C二、实现AHT20采集程序三、温湿度采集——OLED显示 一、I2C总线协议 1.1 什么是I2C协议 I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。 1.2 I2C协议的物理层和协议层 物理层
STM32F103C8T6 软件IIC AHT20 接PA11,PA12采集温湿度值 标准库函数
03-25
好的，用户想用STM32F103C8T6通过软件IIC与AHT20通信，使用标准库函数从PA11和PA12引脚获取温湿度数据。我需要先理清楚软件IIC的实现步骤，以及如何配置相关引脚和协议。 首先，用户提到的PA11和PA12这两个GPIO口...
STM32F103C8T6_IIC.zip
08-07
可以检测单击、双击、连按
0.96OLED显示屏STM32F103C8T6_硬件IIC例程.zip
04-17
stm32 硬件iic操作OLED 屏幕 0.96OLED显示屏STM32F103C8T6_硬件IIC例程 根据需要进行修改即可
STM32F103C8T6配套程序-IIC通信实验.zip_单片机开发_C/C++_
08-10
STM32F103C8T6配套程序源码-IIC通信实验
stm32 f103c8t6 IIC 驱动oled屏幕 亲测有效 stm32_oled程序.rar
05-02
stm32 f103c8t6 IIC 驱动oled屏幕 亲测有效 关注bilibili个人账号号 在b站公告免费获取百度网盘下载链接
基于STM32的温湿度数据采集系统.pdf
10-14
基于STM32的温湿度数据采集系统.pdf
stm32f103c8t6配置iic使用AHT20传感器cubemx
wh617053508的博客
11-13 684
例如：随着人工智能的不断发展，机器学习这门技术也越来越重要，很多人都开启了学习机器学习，本文就介绍了机器学习的基础内容。2C总线上允许连接多个微处理器以及各种外围设备，如存储器、LED及LCD驱动、A/D及D/A转换器等。为了保证数据可靠地传送，任一时刻总线只能由某一台主机控制，各微处理器应该在总线空闲时发送数据。通过本次实验，详细了解到了I2C总线协议，以及AHT20温湿度传感器的使用，受益匪浅！
通过STM32Cube配置完成基于I2C协议的AHT20温湿度传感器的数据采集
qq_52215423的博客
11-16 1413
stm32实现温湿度读取
STM32+DHT11采集温湿度传感器数据
qq_39742246的博客
09-21 3749
DHT11 是一款湿温度一体化的数字传感器。该传感器包括一个电阻式测湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。通过单片机等微处理器简单的电路连接就能够实时的采集本地湿度和温度。DHT11与单片机之间能采用简单的单总线进行通信，仅仅需要一个I/O口。传感器内部湿度和温度数据40Bit的数据一次性传给单片机，数据采用校验和方式进行校验，有效的保证数据传输的准确性。DHT11功耗很低，5V电源电压下，工作平均最大电流0.5mA。DHT11。
评论 3
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
