EIGRP

增强的内部网关协议
组播更新地址224.0.0.10，协议号88

主要优点：

百分百无环
收敛速度快
支持多种被路由协议（ip\ipx）
支持任意节点汇总
支持VLSN/CIDR
在广域网配置简单
支持非等开销负载均衡
支持加密认证

拓扑表中 AD邻居到达目标网段的距离 FD本路由器到达目标网段的距离

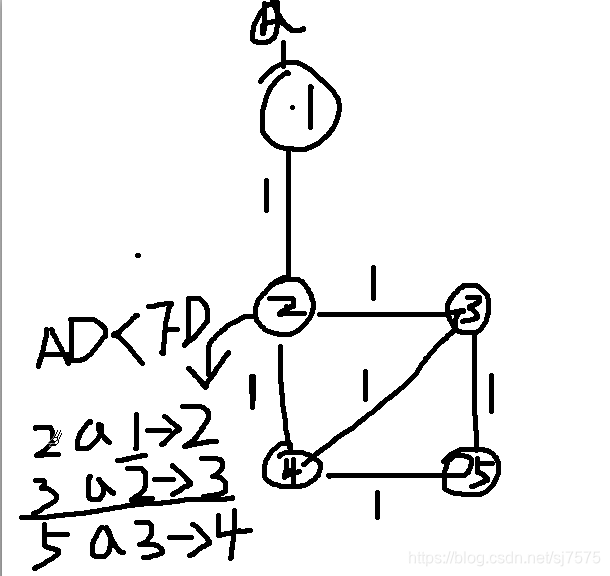

在这里插入图片描述
由图分析，假设3先向4发送update包，4加入到a FD=3的路由条目到路由表中，之后2向4发送update包，4做AD=1<3=FD的比较，将2包中路由信息添加到拓扑表中，之后又应1+1=2<3，将路由表中信息替换，之后5向4发送update包，不满足AD<FD，不加表。
此过程中，路由器大多数时只做简单的比较，增快了收敛速度，而AD<FD这个条件也是EIGRP不可能成环的保证，不等式判断成功时路径留在拓扑表中作为FS，一旦路由表中最优路径挂了直接将FS加表。

DUAL扩散更新算法：一口进，所有口出，只给邻居传，邻居可由邻居表确认。

如何形成邻居表：
hallo包发现邻居，（初始化，周期发送），包中携带AS号、K值，在局域网以太网是否同一网段，加密认证，判断邻居形成条件
update包，邻居建立条件确认（不携带任何路由信息）类似tcp三次握手机制
建邻后发送带有路由信息的update包（组播）

hallo包邻居保活5s 15s【具体不定，摇摆20%的值】等待时间（两种hallo包1携带建邻参数2维护邻居关系其内无数据）
查询应答包：只有拓扑变更时才出现，只查变更路由的信息

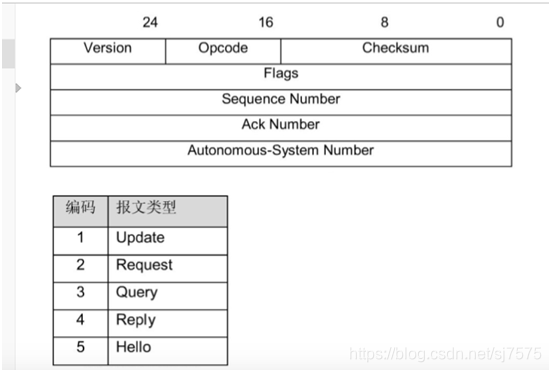

在这里插入图片描述

邻居挂掉之后，此线路由PASSIVE变为ACTIVE状态，本路由器向稳定线路的邻居发送查询包
SIA机制：卡在活动状态一定导致正常邻居关系中断，此机制的作用是一旦邻居收到查询包，先向对方回SIA-update包，包中无查询结果，如果邻居未发SIA-update则认为邻居已挂。

如果遇到多个路由器相互两两建邻的情况，将会导致EIGRP收敛极慢，为此EIGRP设置STUB末节路由器，邻居不会向stub发送查询包，凡是stub路由器，默认下都只会告知自己的直连路由和汇总路由。手动可调整其他，如重发布、只接收等状态。一旦开启stub，邻居关系重建。

邻居表表头
h 建邻顺序编号 uptime 建邻时间 srtt平均往返时间 rto重传超时时间 Q cnt等待队列 SEQ序列号

开销计算
K1 K2 K3 K4 K5
带宽负载延时（叠加值）可靠性 MTU
默认为10100
带宽计算为最小带宽

Metric = [K1 * BW + ((K2 * BW) / (256 – load)) + K3 * delay] * [K5 / (reliability + K4)]
使用默认的k值时，度量=带宽+延时
带宽=（10^7/整段路径最小带宽）*256
延时=（控制层面所有入口延时的总和/10）*256

256为放大因子：
1、让EIGRP协议兼容IGRP协议
2、放大参数便于比较

关于认证

第一种

  r2(config)#key chain a
    r2(config-keychain)#key 1
    r2(config-keychain-key)#key-string cisco123
    再直连邻居的接口上调用
    r2(config)#interface s1/1
    r2(config-if)#ip authentication key-chain eigrp 90 a
    r2(config-if)#ip authentication mode eigrp 90 md5
    注：eigrp进行支持MD5认证，故在没有修改模式时认证不生效

第二种（加密认证）

修改接口的参考带宽；参考带宽不影响接口的实际传输带宽；将影响协议对接口的判定

 r3(config)#interface s1/1
r3(config-if)#bandwidth 800

修改倍数

r3(config)#router eigrp 90
r3(config-router)#variance 2  修改差异值

差异值=备份路径的FD/最佳路径的FD=向上取整
若修改差异值为2，那么两倍关系内的备份路径将进入路由表和最佳路径一起传输数据；

原理：只要目标地址有符合AD<FD的次优路径，可以通过FD*VARIANCE>次优路径的FD，就可以实现非等开销负载均衡。

默认路由

Ip route 0.0.0.0 0.0.0.0 s1/0
        1、重发布形式
        Router eigrp 1
D*EX    Redistribute static metric 10000 100 1 255 1500  重发布默认路由

        2、宣告形式(可以宣告静态)
        Router eigrp 1
        network 0.0.0.0 0.0.0.0

        3、汇总的形式
        Router eigrp 1
       IP summary-address  eigrp  1  0.0.0.0  0.0.0.0

EIGRP可宣告静态
EIGRP两种管理距离 D90 ; D EX170;
EIGRP本地汇总路由器管理距离为5
设置外部管理距离大于内部管理距离的主要原因时防环（水平分割）
