基于S32K148 看门狗模块(WDOG)的使用

看门狗工作原理

在系统运行以后也就启动了看门狗的计数器，看门狗就开始自动计数，如果到了一定的时间还不去清看门狗（喂狗），那么看门狗计数器就会溢出从而引起看门狗中断，造成系统复位。

看门狗作用

看门狗的作用就是防止程序发生死循环或者卡死，或者说程序跑飞。

看门狗框图

S32K1xx Series Reference Manual 第23章给出了看门狗的框图:

看门狗配置

Components Library 中添加 wdog 组件，配置wdog：

• 时钟源默认 WDOG_LPO_CLOCK (默认128kHz，可到 clock_manager 中修改为32kHz或者1kHz)
• 勾选 预分频使能（鼠标悬停提示固定256分频，这样分频后的 clock cycles 就变成了500Hz，128000 / 256 = 500 Hz）
• 设置 Timeout Value 为1000，也就是2s（ T = (1/500)*1000 = 2s ）内喂狗就不会复位了，注意Window Value 和 Timeout Value 都是16位计数器，值必须在[1,65535]，否则无效（回到之前的值）


串口配置

• Components Library 中添加 lpuart 组件，配置lpuart，选择LPUART2，波特率为115200：

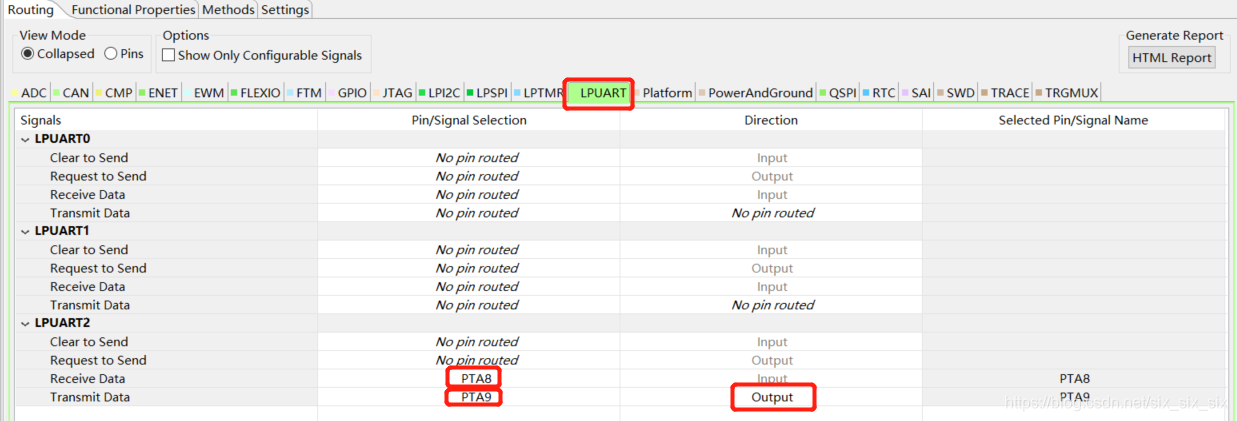

• 双击工程名，点击Components目录下的 pin_mux:PinSettings ，LPUART中选择PTA8/PTA9，并设置发送为Output：
  <
