通信易懂唠唠SOME/IP——SOME/IP-SD报文格式

一 服务发现作用

• Locate service instances.确定服务的位置

• Detect if service instances are running.检测服务实例是否在运行

• Implement the Publish/Subscribe handling.实现发布和订阅的处理

        服务发现的主要作用，是确认服务的可用性且控制发送event消息的行为。大白话就是：

1.对客户端来说，发现所需要的服务是否有效。

2.对服务端来说，只给对event感兴趣的（即订阅了eventgroup的）客户端发送someip event。

二、服务发现报文格式

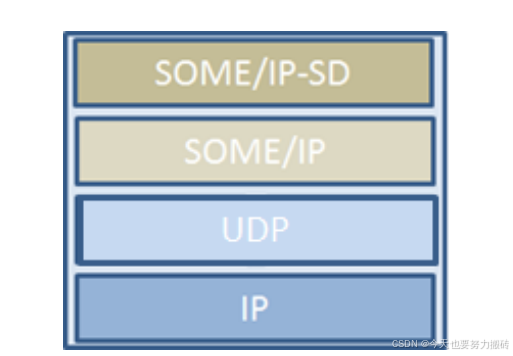

2.1 SOME/IP-SD服务发现通信位于应用层

SOME/IP-SD服务发现与SOME/IP通信一样是位于计算机网络的五层协议模型应用层的。实际上SOME/IP-SD是基于someip协议的。可以理解为SOME/IP-SD报文是特殊的SOME/IP报文，特殊在SOME/IP 的报文头某些字段是固定值，payload是固定格式来存放服务发现的内容。SOME/IP 是支持tcp或者udp通信的，但SOME/IP-SD仅使用udp通信。

2.2 some/ip-sd 报文格式

SOME/IP SD 报文格式

SOME/IP-SD 报文的格式如上图所示,分为4部分SOME/IP header,SOME/IP-SD header和SOME/IP-SD entry array、SOME/IP-SD option array。

2.2.1服务发现中的SOME/IP header

• Message ID (Service ID/Method ID) [32 bit]: 0xFFFF 8100

如2.1部分提到的，SOME/IP-SD报文的格式是和SOME/IP报文是一样的，是特殊的SOME/IP报文。比如some/ip通信阶段。message id存储的是实际通信的service id和method id，而在some/ip sd中是固定的0xFFFF 8100

• Length [32 bit]

报文长度。单位是字节。计算的是从length后的第一个元素开始，到SOME/IP-SD报文结束。即上图中的Request ID到Options Array。其中Entries Array和Options Array是可变的，和该条服务发现包含几个entry（服务发现应该支持多个entry  组合在一个服务发现消息中 ）以及实际服务发现的内容有关，其余的部分是固定长度的共28bytes（SOME/IP head 16 +SOME/IP-SDheader 4 + Length of Entries Array 4+Length of Options Array4）

• Request ID (Client ID/Session ID) [32 bit]

     Client ID 0.或者设置中其他已经配置的前缀值

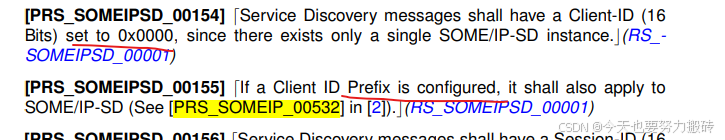

        这里我本人也有一些疑惑，someip协议规范上如下图

        应该有一个0x0000的client id？？也可以是配置的的前缀的client id？？意思是说可以设置为0也可以自己配成固定前缀的值吗，比如0x10000001,0x10000002,0x10000003这也吗？

   Session-ID，对每一个服务的someip sd报文，该值从1递增到65535，再回归1重新递增。

“每一个服务someip sd报文”的意思是：可能ecu提供两个个someip服务A和B，其中A的sd报文sesion-id和B的sd报文的session-id是单独计数的。

•  Protocol Version [8 bit]: 0x01<
