一、图形绘制

离散数据和离散数据的可视化

clc;
clear all;
X1=[1 2 4 6 7 8 10 11 12 14 16 17 18 20];
Y1=[1 2 4 6 7 8 10 10 8 7 6 4 2 1];

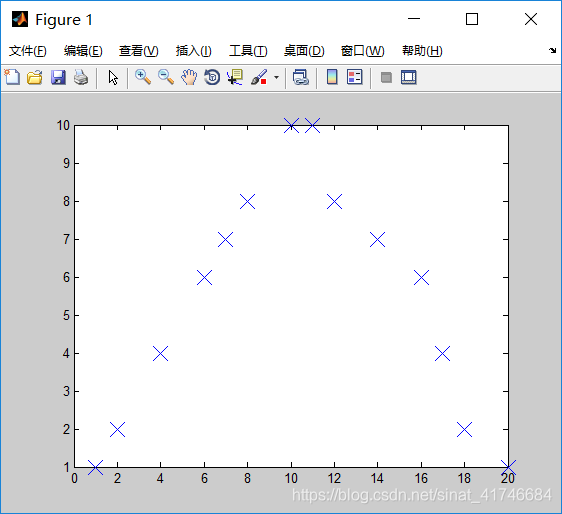

figure(1)
plot(X1,Y1,'X','MarkerSize',15)%‘X’数据绘制的形状，也可以是'O'等
X2=1:20;
Y2=log(X2);

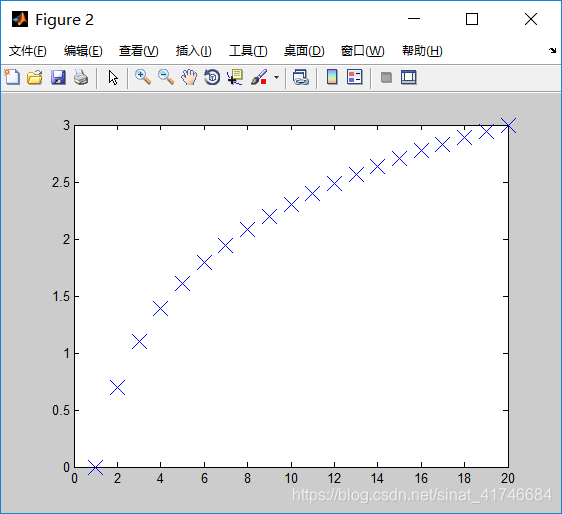

figure(2)
plot(X2,Y2,'X','MarkerSize',15)

二、连续数据

clc
clear all;
X1=(0:12)*pi/6;
Y1=cos(3*X1);
X2=(0:360)*pi/180;
Y2=cos(3*X2);
figure(1)
subplot(2,2,1);
plot(X1,Y1,'o','MarkerSize',3);xlim([0 2*pi])
subplot(2,2,2);
plot(X1,Y1,'LineWidth',2);xlim([0 2*pi])
subplot(2,2,3);
plot(X2,Y2,'o','MarkerSize',3);xlim([0 2*pi])
subplot(2,2,4);
plot(X2,Y2,'LineWidth',2);xlim([0 2*pi])

注意：xlim([xl xr]);
