Kubernetes集群搭建之CNI-Flanneld部署篇

本次系列使用的所需部署包版本都使用的目前最新的或最新稳定版，安装包地址请到公众号内回复【K8s实战】获取

Flannel是CoreOS提供用于解决Dokcer集群跨主机通讯的覆盖网络工具。它的主要思路是：预先留出一个网段，每个主机使用其中一部分，然后每个容器被分配不同的ip；让所有的容器认为大家在同一个直连的网络，底层通过UDP/VxLAN等进行报文的封装和转发。

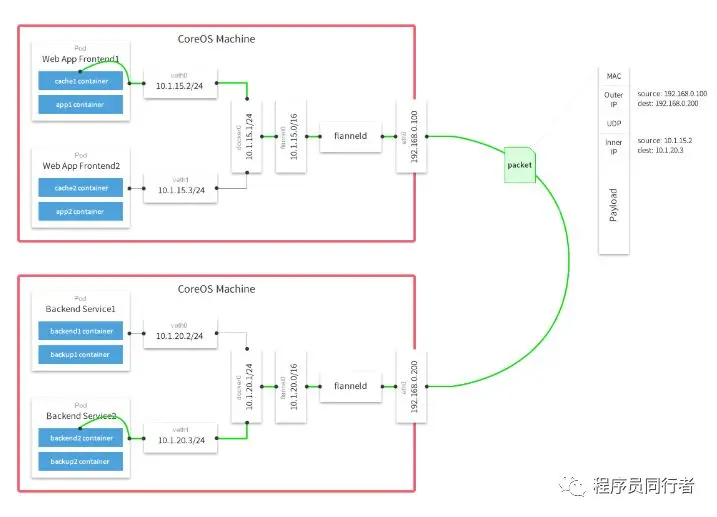

架构介绍

---

Flannel默认使用8285端口作为UDP封装报文的端口，VxLan使用8472端口。

K8s的有很多CNI(网络网络接口)组件，比如Flannel、Calico，我司目前使用的是Flannel，稳定性还可以。所以我这里先只介绍Flannel，Calico后续有机会会分享。

etcd和docker部署在前两篇文章已经结束，这里就不过多展开了。

Flanneld部署

---

由于flanneld需要依赖etcd来保证集群IP分配不冲突的问题，所以首先要在etcd中设置 flannel节点所使用的IP段。

[root@master-01 ~]# etcdctl --ca-file=/etc/etcd/ssl/ca.pem --cert-file=/etc/etcd/ssl/server.pem --key-file=/etc/etcd/ssl/server-key.pem --endpoints="https://192.168.209.130:2379,https://192.168.209.130:2379,https://192.168.209.130:2379" set /coreos.com/network/config '{ "Network": "172.17.0.0/16", "Backend": {"Type": "vxlan"}}'{ "Network": "172.17.0.0/16", "Backend": {"Type": "vxlan"}}

注： flanneld默认的Backend 类型是udp   这里改成vxlan 性能要比udp好一些

1. 解压flanneld

[root@master-01 ~]# tar xf flannel-v0.11.0-linux-amd64.tar.gz [root@master-01 ~]# mv flanneld mk-docker-opts.sh /usr/bin/

2. 配置flanneld

[root@master-01 ~]# cat /etc/kubernetes/flanneld FLANNEL_OPTIONS="--etcd-endpoints=https://192.168.209.130:2379,https://192.168.209.130:2379,https://192.168.209.130:2379 -etcd-cafile=/etc/etcd/ssl/ca.pem -etcd-certfile=/etc/etcd/ssl/server.pem -etcd-keyfile=/etc/etcd/ssl/server-key.pem -etcd-prefix=/coreos.com/network"

3.  配置flanneld启动文件

[root@master-01 ~]# cat /usr/lib/systemd/system/flanneld.service[Unit]Description=Flanneld overlay address etcd agentAfter=network-online.target network.targetBefore=docker.service[Service]Type=notifyEnvironm
