MAX7219：
详情查见数据手册

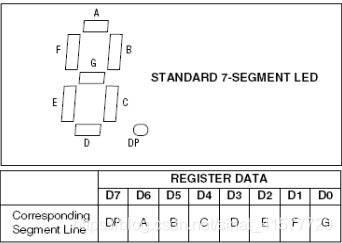

数码管显示
定义数码管端口

sbit Max7219_pinCLK= P2^2；//可修改
sbit Max7219_pinCS = P2^3;
sbit Max7219_pinDIN = P2^4;

主体

void Write_Max7219_byte(u8 DATA)
{
	u8 i;
	Max7219_pinCS=0;
	for(i=8;i>=1;i--){
		Max7219_pinCLK=0;
		Max7219_pinDIN=DATA&0x80;//最高位先传，传一个字节
		DATA=DATA<<1;
		Max7219_pinCLK_1=1;
	}
}
/*****向MAX7219写入数据*****/
void Write_Max7219(u8 address,u8 dat)
{
	Max7219_pinCS=0;
	Write_Max7219_byte(address);  //写入地址
	Write_Max7219_byte(dat);      //写入数据，即数码管显示数字
	Max7219_pinCS=1;
}
/*****MAX7219初始化*****/
void Init_Max7219(void)
{
	 Write_Max7219(0x09, 0x00);		//设置工作模式，译码；不译码0xFF(即给0x00显示0)
 	 Write_Max7219(0x0a, 0x03);		//亮度
	 Write_Max7219(0x0b, 0x07);		//扫描界限，07表示扫描0-7号八个数码管
	 Write_Max7219(0x0c, 0x01);		//掉电模式，0；普通模式，1；
	 Write_Max7219(0x0f, 0x00);		//显示测试：1；测试结束，正常显示：0
}
