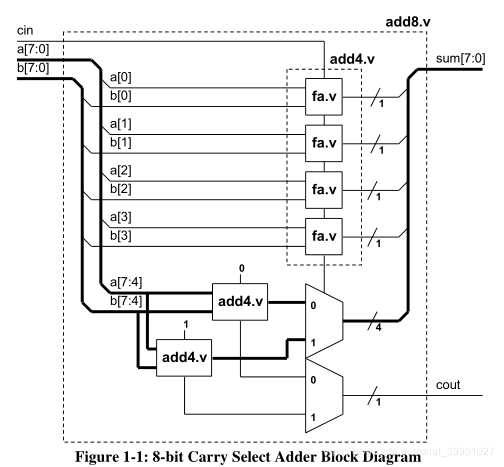

通过上面的设计熟悉VCS的仿真过程,整个实验分为三部分。
- 编译加法器源文件生成仿真文件
- 仿真8位加法器
- 在terminal中显示仿真结果,判断加法器是否正常工作
- Part A中,所有源文件都在工作目录中
- Part B中,源文件在工作目录和库文件目录中
Part A : 两步仿真
lab1/parta文件中包括 fa.v, add4.v, add8.v, addertb.v
四个文件
1、在parta文件夹中执行下面的命令开始编译
vcs fa.v add4.v add8.v addertb.v
2、执行下面的命令进行仿真
simv
- 注 需要在
.bashrc
文件中添加export PATH=$PATH:.
才能执行,否则会报错。
3、terminal中输出如下,说明仿真成功
...
*** Testbench Successfully completed! ***
...
4、vcs生成的仿真文件名字默认为 simv
, 可以通过在命令中添加 -o
改变名字
vcs addertb.v fa.v add4.v add8.v -o addertest
Part B : 调用Library Directory中的文件
在 Part B 中 fa.v, add4.v
被移动到了library directory,partb文件夹中只有 add8.v, addertb.v
两个文件。
1、通过下面的命令编译partb和lib文件夹中的 .v
文件
vcs addertb.v add8.v -y ../../lib +libext+.v -R
-y
指定一个verilog库目录,VCS会在这个目录中寻找源文件中没有定义但是例化了的模块和实例。指定目录下的文件名和module名要一致且文件里面只能包含这个module
-R
在编译完成自动进行仿真
+libext+.v
指定查找 .v
文件
2、通过 -f
简化命令行输入,创建 adder.v
文件,文件中包含仿真要用到的文件
addertb.v
add8.v
-y ../../lib +libext+.v
3、执行编译并运行仿真
vcs -f adder.f -R
