pixhawk的起飞逻辑在runwaytakeoff.cpp中。

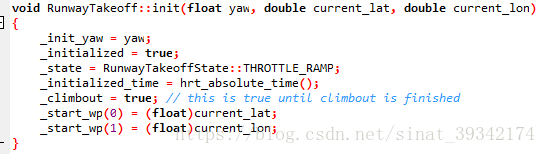

首先是状态量的初始化init函数，输入量为初始的偏航角、经纬度。初始化的量包括偏航角、初始化的使能、飞机当前状态（加油门throttle_ramp）,初始时间_initialized_time = hrt_absolute_time()，climbout状态进入，起始的经纬度。

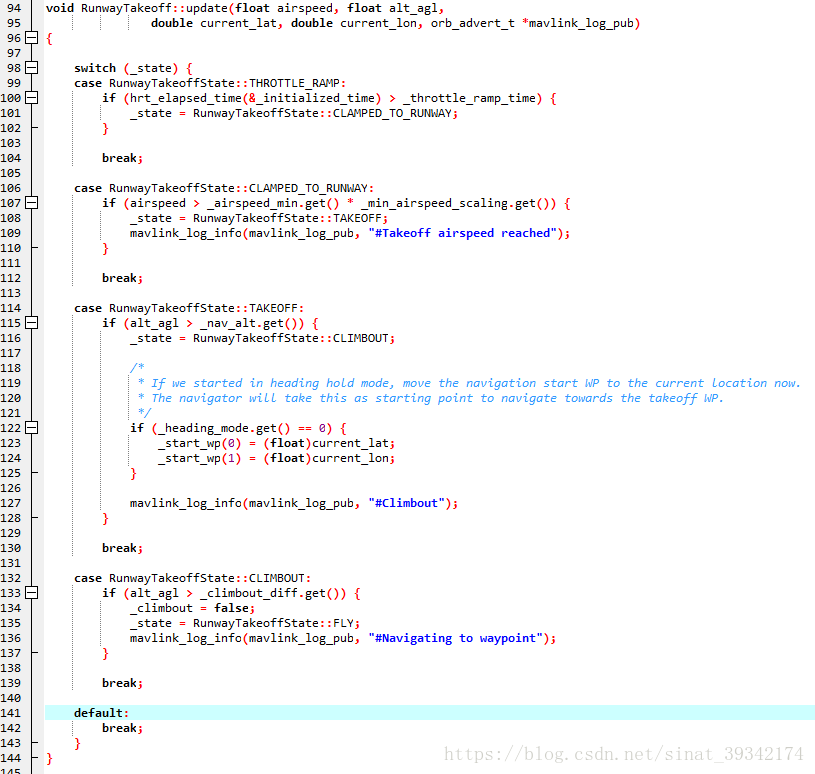

下面就是更新状态，飞机起飞状态共包括：加油门状态、滑跑状态、起飞状态、爬升状态。

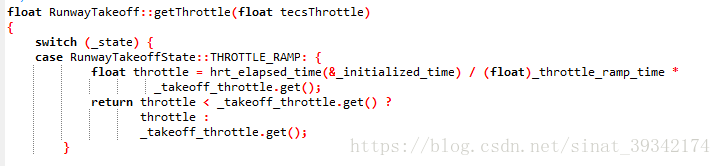

飞机在初始化的时候使飞机进入加油门throttle_ramp状态,此时的油门响应如图所示：


如果油门上升的时间大于规定的 _throttle_ramp_time，则飞机加速进入CLAMPED_TO_RUNWAY状态，此时的油门响应如图所示。



飞机速度大于规定的起飞速度_airspeed_min.get() * _min_airspeed_scaling.get()，则飞机进入起飞状态，此时地面站的小喇叭显示“#Takeoff airsp
