Tomcat核心流程

一、Tomcat的架构

1.1 架构简介

Tomcat总体架构设计的非常优雅。

首先一个Tomcat服务器实例代表一个Server，Server负责接收请求和处理请求并返回结果。Tomcat这地方将请求的接收和处理进行了解耦，每个Server分为Connector和Container两部分，Connector可以有N个，分别负责不同的协议。

同时每个Server可以部署多个项目，绑定多个端口，所以将Connector和Container封装为一个Service。

每个Service包含的Connector监听一个端口，负责处理该端口不同协议的请求，将不同协议的请求转化为统一的request。而Container每个Service只能持有一个，负责request的处理。(每个Connector绑定一个端口，不同Service绑定的端口不同，例如ServiceA可能持有两个Connector，分别绑定8080和8081，ServiceB持有一个Connector，绑定8083)

每个Container实际为一个Engine，每个Engine可以包含N个Host，对应不同的ip或者域名，每个Host包含N个Context，每个Context表示一个具体的Web应用，而每个Context包含N个Wrapper，每个Wrapper封装一个Servlet。

例如：www.aaa.com和www.bbb.com两个域名的请求都交给同一个Tomcat处理，则www.aaa.com:8080/test和www.bbb.com:8080/test就会交给绑定了8080这个端口的Service，然后根据www.aaa.com和www.bbb.com分别寻找Container中对应的Host，然后再从Host下分别找test这个Context。

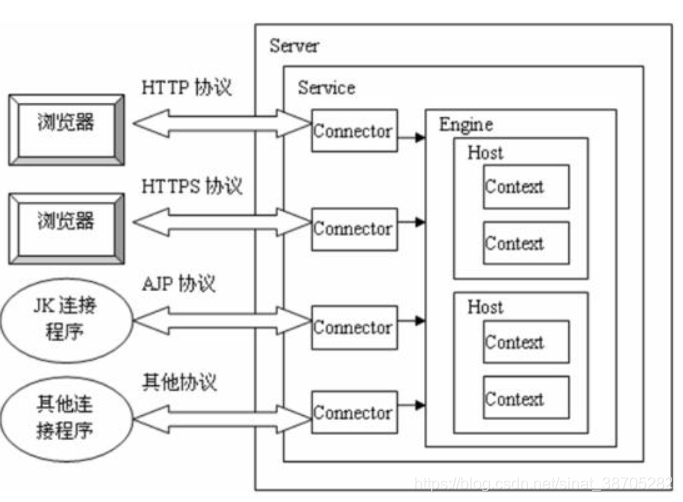

各个组件的嵌套关系类似下图：

1.2 生命周期

同时，所有组件又都实现了顶层的接口Lifecycle，即生命周期管理接口，该接口有以下几个方法：

• init():初始化组件
• start():启动组件
• stop():停止组件
• destory():销毁组件

每个生命周期都可能对应几个状态的转换，可以为组件添加事件监听器(LifecycleListener)用于监听组件的状态变化。

1.3 Connector

Connector的主要职责：

1. 监听端口
2. 将客户请求按照指定协议解析
3. 根据请求路径匹配Mapper，得到处理该请求的容器
4. 将请求交给正确容器处理
5. 返回结果

Connector持有一个ProtocolHandler，负责处理具体的协议，例如Http11NioProtocol表示基于NIO的Http 1.1协议处理器。Protocol又包含一个Endpoint负责启动Socket绑定端口并监听，和一个Processor负责按指定协议分析请求数据，并根据请求路径匹配具体的容器。

Processor是如何匹配容器的？这是根据Mapper来匹配的，Mapper负责维护容器映射信息，同时按照映射规则查找容器。

Mapper又是如何动态维护容器 的呢？通过MapperListener，MapperListener类实现了ContainerListener, LifecycleListener接口，可以在容器组件状态发生变化的时候，动态地注册或者取消容器组件的映射信息。(该组件由Service持有，监听该Service下所有的容器组件)

1.4 Pipeline和Value

为了每个Container组件的可扩展性，Tomcat的每个组件都采用了职责链的模式，即每个组件都持有一个Pipeline和一个Value，Pipeline负责构建Value链，Value负责进行请求的处理。

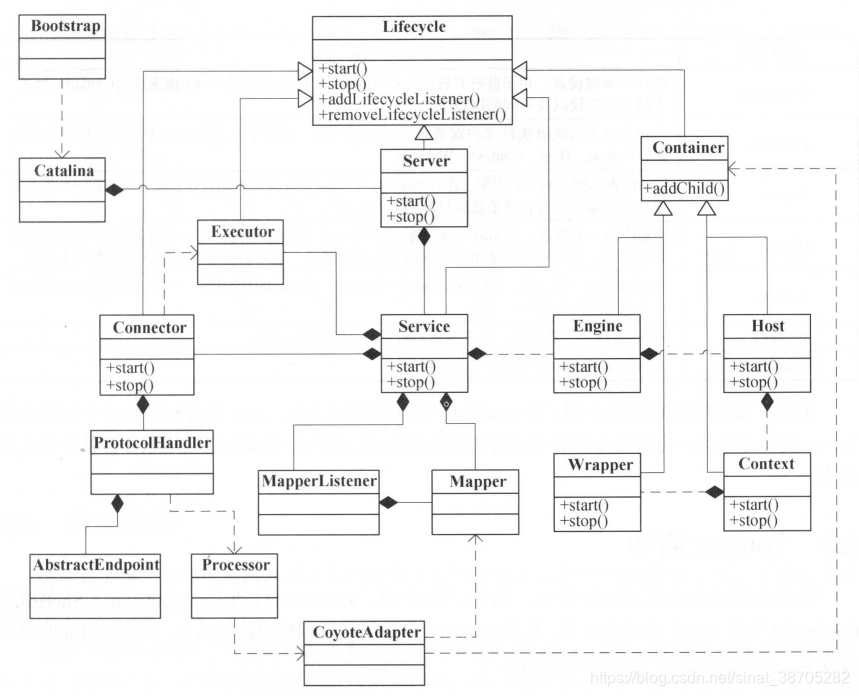

1.5 总体架构图

从图中可以看出，只论Tomcat的话，Tomcat从Bootstrap类main方法启动，该类会创建一个Catalina实例，Catalina持有一个Server的引用。Server持有所有Service引用，Service持有各自所有的Connector、Mapper、MapperListener和Container(Engine)的引用，MapperListener持有Mapper方便监听事件发生后动态更改Mapper。

1.6 WebAppClassLoader

每个web应用都有自己所属的web应用类加载器实例，作用是隔离各个web应用，提高了灵活性，让各个web应用互不影响。

二、Tomcat启动流程

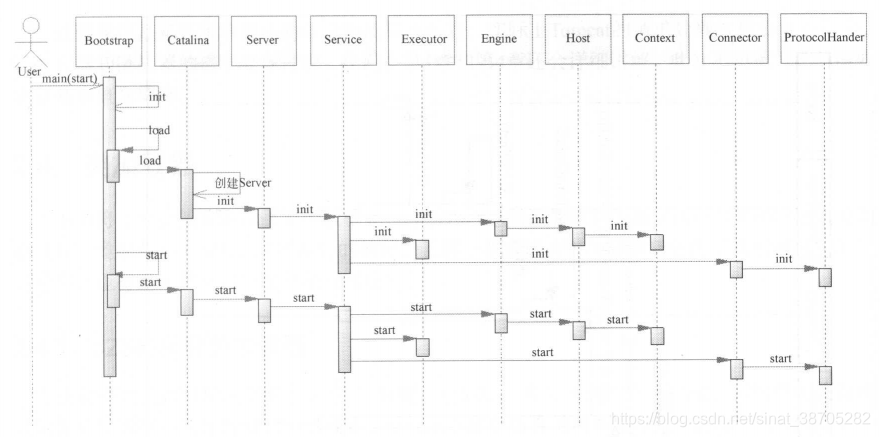

2.1 流程图

2.2 流程

1. 执行bootstrap的main方法。该方法创建一个Bootstrap对象，调用init()方法。init方法初始化一个ClassLoader，并通过ClassLoader创建一个Catalina对象，赋给catalinaDemon变量。

2. Catalina解析conf/server.xml，借助封装的Digester XML解析框架解析该XML文件，该框架会形成一个栈，然后创建完一个对象并全部设置好以后，即遇到end()方法会将对象出栈，Sever对象在栈底，当其出栈，整个Tomcat就设置完毕了。

   1. 创建Server对象并且添加生命周期监听器。
   2. 创建Service实例，添加Service的工作线程池
   3. 为Service添加生命周期监听器(默认无监听该组件的监听器)，注意Service对象创建出来时就包含Mapper和MapperListener，其中将this传入MapperListener，让其实现对自己包含容器组件进行监听，具体的监听见server.start()这个步骤。
   4. 为Service添加Connector，调用service的addConnector，在添加Connector之前会先给Connector添加生命周期监听(默认无该组件监听器)
   5. 创建Engine实例，并为Engine添加集群配置、生命周期监听(HostConfig类)、 添加安全配置(设置默认Value)等等
   6. 创建Host实例，为Host添加集群配置、生命周期监听(HostConfig类)、添加安全设置(设置默认Value等等)
   7. 解析server.xml中的Context配置。(Context加载有2个入口，在解析server.xml构造server时通过start()方法构建是其中之一。另一个是HostConfig这个监听器来自动扫描部署目录，该方式包括3种具体的部署形式：①Context.xml部署 ② web目录部署 ③war包部署)。默认server.xml是不设置context的，因为这样很麻烦，每次web应用的改动都需要到tomcat安装目录下改动server.xml。
   8. Context解析主要的工作：为Context添加生命周期监听(具体类由< context>标签中的classname属性指定)、为Context指定类加载器(用于隔离web应用)、添加会话管理器、添加初始化参数、添加安全配置以及静态资源配置、为Context添加默认的拦截器Value(Spring MVC框架的入口)、为Context添加守护资源和Cookie处理器。

3. 完成上述步骤后，Server对象已经创建完成，调用其init()方法，然后逐层调用子组件的init()方法完成初始化 (包括MapperListener的初始化)。

4. 调用server的start()方法，逐层调用子组件的start()方法。当执行到Host的start()方法时会发出START_EVENT事件，由Host持有的HostConfig生命周期监听器感知到并处理。(HostConfig负责处理的生命周期事件包括：START_EVENT、PERIODIC_EVENT、STOP_EVENT，前两者与web应用部署相关，其中PERIODIC_EVENT负责守护资源的监控，当守护资源发生变化时，重新部署web，STOP_EVENT在Host停止时注销其对应的MBean)

   注意：在Service.start()时会调用MapperListener的start()，此时会根据MappListener持有的this指针，得到Engine，然后获取到所有的子Container，循环将这些子组件注册到MapperListener上，这样每个子组件调用addChild、removeChild等方法时，MapperListener可以感知到，然后动态维护容器组件的映射。
   (此时web.xml已经解析完毕，Host、一些使用web.xml配置的context都已经解析完毕了，通过其余方式配置的context属于动态添加的，MapperListener通过addChild事件感知，并动态添加到Mapper中)

5. HostConfig感知到START_EVENT事件后，会依次执行deployDescriptors()、deployWARs()、deployDirectories()方法完成按照context.xml文件部署web应用、按照war包部署web、按照web目录部署。

   public void lifecycleEvent(LifecycleEvent event) {
       try {
           this.host = (Host)event.getLifecycle();
           if (this.host instanceof StandardHost) {
               this.setCopyXML(((StandardHost)this.host).isCopyXML());
               this.setDeployXML(((StandardHost)this.host).isDeployXML());
               this.setUnpackWARs(((StandardHost)this.host).isUnpackWARs());
               this.setContextClass(((StandardHost)this.host).getContextClass());
           }
       } catch (ClassCastException var3) {
           log.error(sm.getString("hostConfig.cce", new Object[]{event.getLifecycle()}), var3);
           return;
       }

       if (event.getType().equals("periodic")) {
           this.check();
       } else if (event.getType().equals("before_start")) {
           this.beforeStart();
           //感知到start事件
       } else if (event.getType().equals("start")) {
           this.start();
       } else if (event.getType().equals("stop")) {
           this.stop();
       }

   }
   --------------------------------------------
   public void start() {
      //....其他代码
       if (this.host.getDeployOnStartup()) {
           this.deployApps();
       }
    }
    -----------------------------
    protected void deployApps() {
       File appBase = this.host.getAppBaseFile();
       File configBase = this.host.getConfigBaseFile();
       String[] filteredAppPaths = this.filterAppPaths(appBase.list());
       this.deployDescriptors(configBase, configBase.list());
       this.deployWARs(appBase, filteredAppPaths);
       this.deployDirectories(appBase, filteredAppPaths);
   }


6. 按照context.xml部署web应用，会根据Host的xmlBase属性指定，若未指定去默认的目录/conf/< Engine名称>/< Host名称>下寻找。对于该目录下的多个context.xml，使用线程池完成解析。

   1. 使用Digester解析配置文件，创建Context实例
   2. 添加生命周期监听器
   3. 通过Host的addChild()添加到Host中，在此过程中会判断Host是否已经启动，如果已经启动则直接启动context (调用start方法)。
   4. 将Context.xml、web应用目录、web.xml等添加到守护资源，以便文件发生变更时重新部署或者加载web应用。(文件变更通过文件现在修改时间与上次修改时间进行比较进行判断。 重新部署是当context.xml发生改变时进行，重新生成context实例，重新加载是web.xml发生改变，重启同一个context对象)

7. 按照war包部署，对Host的appBase路径下所有符合条件的war包进行扫描，然后由线程池完成部署，过程大致同上一步

8. 按照web目录部署，将web应用复制到Host指定appBase下即可。过程类似于前面的方式。

9. 在START_EVENT的处理过程中创建完Context实例并添加到Host后，会调用start()方法(每个线程负责一个Context的创建和启动)。创建的Context默认实现来是standardContext类，其start()过程如下：

   1. 发布正在启动的JMX通知，可以通过添加NotificationListener来监听web应用的启动。(JMX是JVM提供扩展，用于监控和管理java程序和jvm)
   2. 启动当前context维护的JNDI资源，如果使用JNDI，还会添加NamingContextListener
   3. 初始化WebResourceRoot并启动，该类维护了所有的web应用资源，主要用于类加载和按照路径查找资源文件。
   4. 创建web应用类加载器
   5. 设置默认的cookie处理器
   6. 设置字符集映射
   7. 初始化临时目录，然后检查依赖
   8. 启动安全组件(Realm)
   9. 发布CONFIGURE_START_EVENT事件，由该实例持有ContextConfig类监听并进行处理 (完成Servlet的创建)。(该监听器在创建Context实例时就已经被注入了，ContextConfig负责解析web.xml以及寻找Context的ServletContainerInitializer并添加到Context中。)
   10. 将WebResourceRoot添加到ServletContext中
   11. 启动Context的子节点和Pipeline，创建会话管理器
   12. 创建实例管理器，用于创建Servlet、Filter等对象
   13. 启动添加到当前Context的ServletContainerInitializer (SpringBoot在外置Tomcat中启动使用此种方法)。该类的实例由前面处理CONFIGURE_START_EVENT事件的ContextConfig查找并添加到Context中。
   14. 实例化应用监听器(ApplicationListener)，分为事件监听器和生命周期监听器两大类，这些监听器可以通过context.xml、web.xml、编程方式(ServletContainerInitializer)来添加到Context中，并触发其中ServletContextListener的contextInitialized()方法 (springboot在外置tomcat的启动方式，具体见后文)。
   15. 启动会话管理器
   16. 实例化FilterConfig、Filter，并调用Filter.init()方法初始化
   17. 对于loadOnstartup≥0的wrapper，调用wrapper.load()，进行Servlet的实例化和初始化。(Servlet在第9步完成创建)
   18. 启动后台定时线程，监控守护资源的变更
   19. 发布正在运行的JMX通知
   20. 清理无用的资源
   21. 设置Context的状态，成功设置为STARTING，失败为FAILED

10. Tomcat启动完毕

三、Tomcat请求处理流程

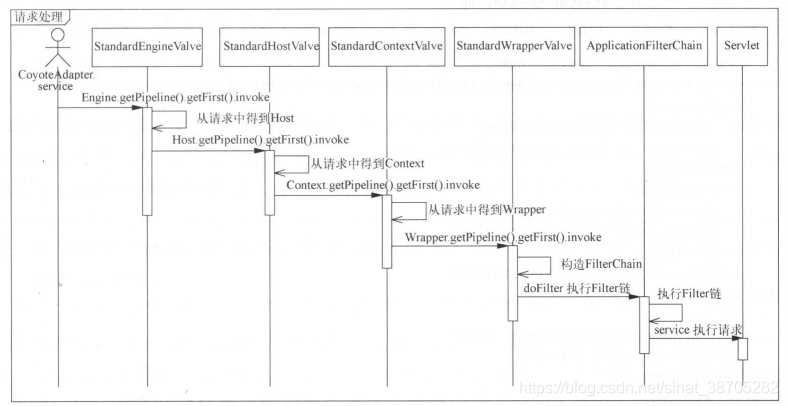

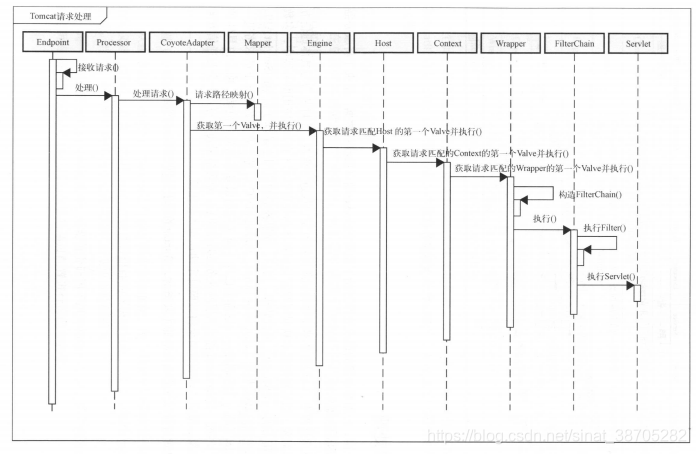

3.1 请求流程图

3.2 请求流程

如果MVC框架，则会添加额外的逻辑，使得最终映射到DispatcherServlet，然后由DispatcherServlet持有的HandlerMapping匹配最终的处理器。

MVC框架的请求处理逻辑网上有很多，也可以参考：

从Tomcat到SpringMVC

此处详细分析一下Tomcat收到请求是如何匹配到对应的Container，此处的核心是Mapper。Mapper、Container、Connector三者是通过CoyoteAdapter联系在一起的(适配器模式)。其中Mapper、Container被Service持有，Connector持有Service的引用，Adapter持有Connector的引用。

具体流程：

1. Connector接收请求，读取数据，封装为一个Request对象，并创建一个Response对象，然后将Request(org.apache.coyote.Request)和Response作为参数传入CoyoteAdapter.service(）
2. service()方法根据Connector发送的 Request和Response构造创建org.apache.catalina.connector.Request和org.apache.catalina.connector.Response。
3. 解析Request中的URI，并检查URI是否合法，不合法返回404
4. 进行映射，将映射结果存储到Request的mappingData中。
   1. 进行映射时，首先会调用Adapter的postParseRequest()方法，该方法通过一个循环来进行匹配，每次循环中都会通过Mapper.map()方法进行匹配。（在调用前创建三个变量，version表示版本号，为null则表示匹配所有版本、versionContext暂存按照会话ID匹配的context、mapRequired表示是否继续映射,循环通过该变量控制）
   2. map()按照请求路径进行匹配。(先查找Host，再查找Context，最后查找Wrapper，匹配到的Host、Context、Wrapper都会加入到mappingData中)
5. 进行一些判断(是否允许追踪、鉴权、认证等)
6. 开始执行，过程如下：
