微机原理笔记(4)------8251A芯片

本文详细介绍了8251A芯片的引脚功能,包括数据总线缓冲器、读写控制电路、接收器和发送器的工作原理。在通信方式上,讲解了异步和同步通信的细节,以及如何通过初始化编程设置控制字和状态字。对于微机原理学习者,是一份实用的笔记资料。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

引脚

双列直插,28根引脚
引脚图

引脚功能

数据总线缓冲器

D7~D0:实现CPU与外设间数据传送
实现状态寄存器中的状态信息对CPU的传输

双向三态缓冲器

其内部包含3个8位双向三态缓冲器

  1. 状态缓冲器:用IN指令读取状态信息。
  2. 接收数据缓冲器:用IN指令读取数据信息。
  3. 发送数据/命令缓冲器:OUT指令写入的数据/命令字
读写控制电路

用于接收CPU的控制信号和命令字,协调内部工作。

RESET:复位信号,输入,高电平有效,使8251A进入空闲状态,等待初始化编程。

CLK:主时钟信号,输入,在同步方式下,CLK的频率必须比~ TxC和~ RxC大30倍。在异步方式下,CLK的频率应比~ TxC和~ RxC大4.5倍。

~RD:读信号,输入,低电平有效。表示CPU从8251A读出数据或状态信息。

~WR:写信号,输入,低电平有效,表示CPU把数据或控制字写入8251A。

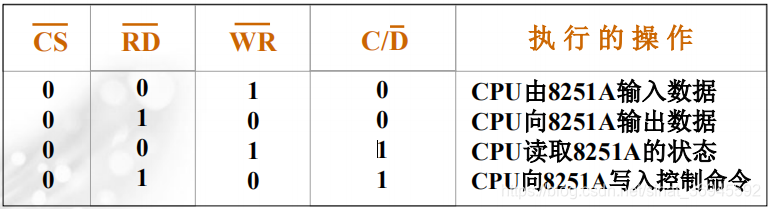

~CS:片选信号,输入,低电平有效,表示8251A被CPU选中,可以对它进行读写操作。

C/~D:控制/数据信号,输入,在高电平时,表示传输的是控制信号或状态字,在低电平时,表示传输的是数据信息。
对应引脚编码

接收器和接收控制电路
