粗谈Java虚拟机2_Class文件分析

1. 前言

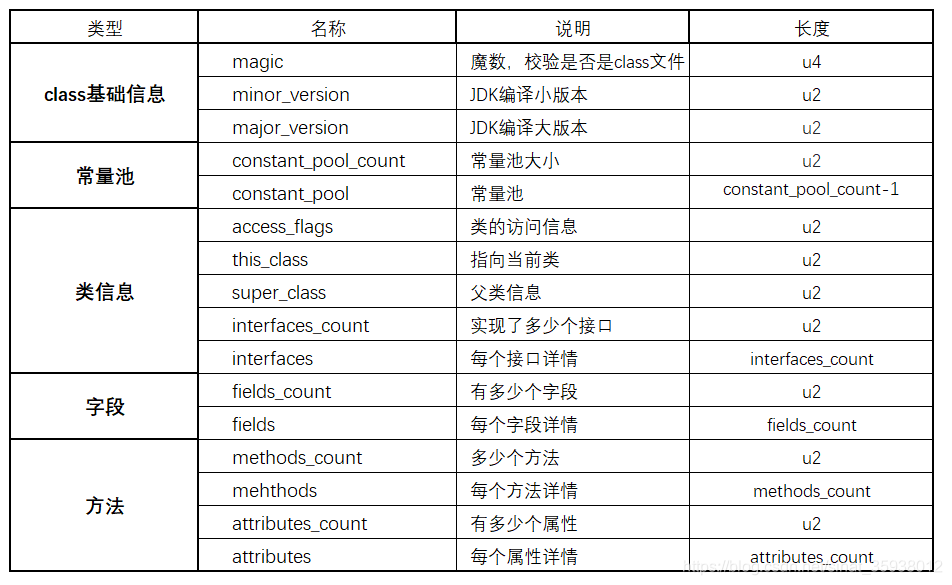

class文件作为 JVM 的可执行文件，在可读性方面比 C语言 等直接编译成平台可执行文件的语言强太多，反编译class文件往往能够得到不错的效果。而一个类无论代码的多少，在结构上都大同小异。在源码级，类的结构由上而下大致为：当前类的包名路径、引用类的包名路径、当前类的信息(类名、父类、接口)、变量、方法、内部类/内部接口/枚举/注解等。Javac编译器也按照该顺序来编译源码。

同时将代码中所使用到的引用类包名路径、变量命名和赋予的值，方法名等信息，均都存储在常量池中。当需要使用时，以索引下标的方式指向常量池中的位置。分析class文件没有任何的技术难度，明白各个数据项的结构，分析起来将会很轻松。

---

本文以下列源码为例，带大家一起来分析 class 文件 ：

public class Person implements Serializable{

	private static final long serialVersionUID = 1L;

	private String name;

	public void setName(String name) {
		this.name = name;
	}
	public String getName() {
		return name;
	}

}

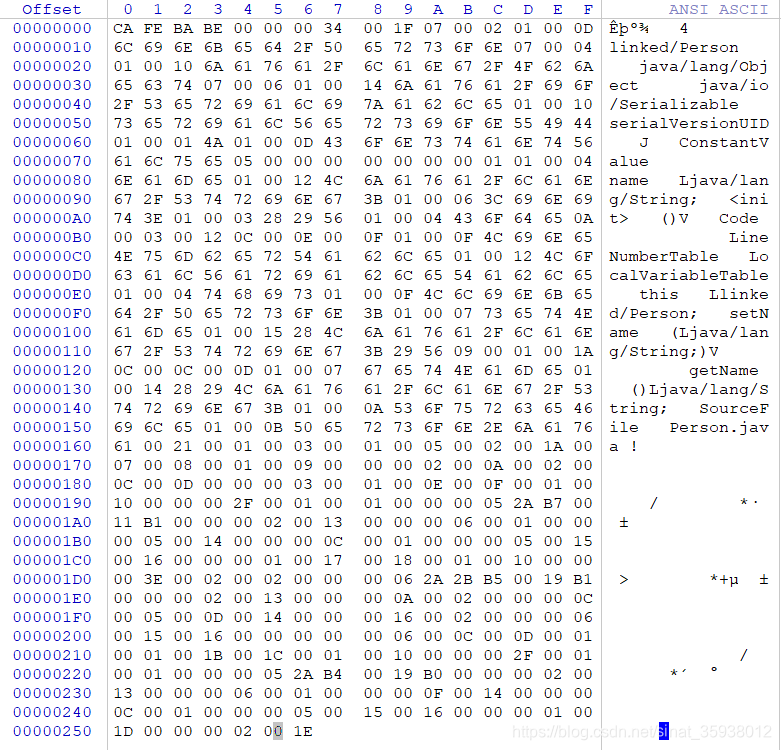

编译为 class 文件后：

2. 魔数和Class编译版本

• 魔数，CA FE BA BE

  固定值，标识文件是否是 class 文件。

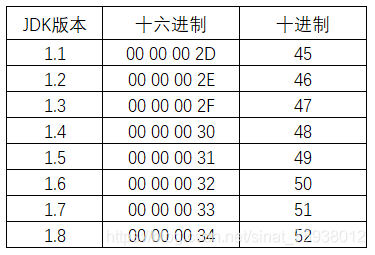

• 版本，00 00 00 34

  编译JDK版本，minor_version 和 major_version 一起确定class文件格式的版本，前2个字节小版本，后两个字节大版本。

3. 常量池

常量池中存储 class文件 中的各种符号引用和字面量，是Class文件的资源仓库，有多全面呢？源码一眼望去，除了各种的关键字和方法体中的字节码指令，其余全部存储在常量池当中，当需要使用时，通过索引下标的方式来引用。常量类型：

Tag	类型	描述
ox1	CONSTANT_Uft8	Utf-8编码的字符串
ox3	CONSTANT_Integer	整型字面量
ox4	CONSTANT_Float	浮点型字面量
ox5	CONSTANT_Long	长整型字面量
ox6	CONSTANT_Double	双精度字面量
ox7	CONSTANT_Class	类或接口的符号引用
ox8	CONSTANT_String	字符串类型字面量
ox9	CONSTANT_Fieldref	字段的符号应用
ox10	CONSTANT_Methodref	类中方法的符号引用
ox11	CONSTANT_InterfaceMathodref	接口中方法的符号引用
ox12	CONSTANT_NameAndType	字段或方法的部分符号引用
ox15	CONSTANT_MethodHand	表示方法句柄
ox16	CONSTANT_MethType	标识方法类型
ox18	CONSTANT_InvokedDaynamic	表示一个动态方法调用点

---

前两个字节 0x001F 为常量池大小，共有 31 项常量。第 1 项常量 tag 为 07 查上图得知为 class_info 类型，class_info 结构如下：

CONSTANT_Class_info {
    u1 tag;
    u2 name_index;
}

长度为 u2 大小的 name_index 必须指向一个 CONSTANT_Utf8_info 类型的常量。此处 02 指向第二项常量。第 2 项常量 tag 为 01 查表得知为 CONSTANT_Utf8_info 类型常量，结构如下：

CONSTANT_Utf8_info {
    u1 tag;
    u2 length;
    u1 bytes[length];
}

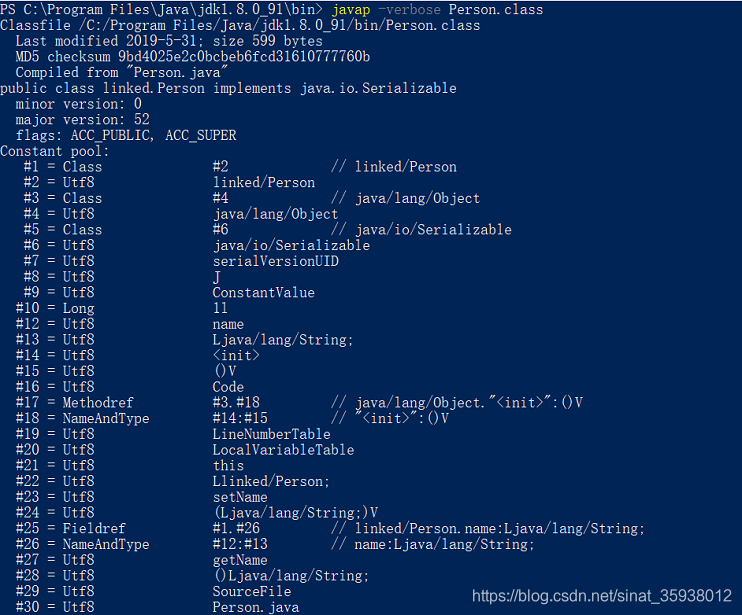

对应的字节为：01 00 10 + 后面依次16个字节(linked/TestClass ) 点击查看更多类型，使用 JDK 自带的 javap 工具，可查看常量池信息：

4. 类信息

4.1 访问标志

常量池结束后，紧接着就是类或接口的信息。前两个字节代表类或接口的访问标志，被哪些关键字修饰：

标志名称	标志值	描述
ACC_PUBLIC	0x0001	是否声明为public
ACC_FINAL	0x0010	是否声明为final
ACC_SUPER	0x0020	是否使用1.2版本编译器(支持使用新的invokespecial指令)
ACC_INTERFACE	0x0200	接口类型
ACC_ABSTRACT	0x0400	抽象类_类型
ACC_SYNTHETIC	0x0100	编译器合成，并非用户代码编写
ACC_ANNOTATION	0x2000	注解类型
ACC_ENUM	0x4000	枚举类型

通过ACC_INTERFACE 标志来区分 Class 是类还是接口。如果设置 ACC_INTERFACE ，则 ACC_ABSTRACT、ACC_SUPER、ACC_ENUM 不能设置。

acc_super标志是否使用invokespecial指令，在调用构造方法或使用super.xxx()显示调用父类方法时，会使用该指令。1.2之前invokespecial对方法的调用都是静态绑定的。java1.2 的时候增加了动态绑定的功能。

当前类被声明为 public类型，使用1.2以上编译器。ACC_PUBLIC和ACC_SUPER为真，0x0001 | 0x0020 = 0x0021。

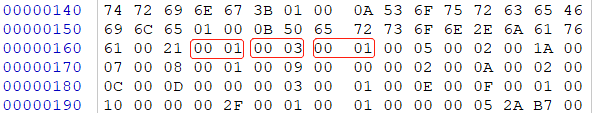

4.2 类索引、父类索引和接口索引

接下来分别是类、父类、接口信息，直接引用常量池中的符号引用，类的全限命名。结构上类信息、父类信息都用一个u2大小字节引用常量池中的索引。由于接口是可以多实现的，所以先用u2字节大小记录实现了多少个接口，再依次在后面数几个u2大小字节。

类型	索引	常量池
类索引	0x0001	linked/Person
父类索引	0x0003	java/lang/Object

Person 类实现了 Serializable 接口，所以 interface_count 等于 1，紧接着 0005 代表引用常量池索引为 5 的常量。得知为 java/io/Serializable

5. 字段表

字段表值包含成员变量，常量会存在常量池当中。

字段表结构：

类型	名称	数量	说明
u2	access_flags	1	修饰符/访问标志
u2	name_index	1	变量命名
u2	descriptor	1	数据类型
u2	attributes_count	1	属性表长度
attribute_info	attributes	attributes_count	属性表

修饰符/访问标志：

标志名称	标志值	含义	标志名称	标志值	含义
ACC_PUBLIC	0X0001	字段是否public	ACC_VOLATILE	0x0040	字段是否volatile
ACC_PRIVATE	0x0002	字段是否private	ACC_TRANSIENT	0x0080	字段是否transient
ACC_PROTECTED	0x0004	字段是否protected	ACC_SYNTHETIC	0x1000	字段是否由编译器自动产生
ACC_STATIC	0x0008	字段是否static	ACC_ENUM	0x4000	字段是否enum
ACC_FINAL	0x0010	字段是否final

字段类型：
除开 八大基本类型 和 引用类型，还有数组类型，方法还有 Void 类型。

描述符	类型	描述符	类型
B	byte	J	long
C	char	S	short
D	double	Z	boolean
F	float	V	void
I	int	L	引用类型
[	数组纬度

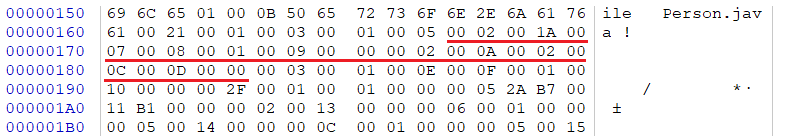

0x0002 字段表数量，只有二个字段

第一个字段：

• 访问标志 0x001A ：private static final 0x02 | 0x08 | 0x10 等于 0x1A
• 变量名 0x0007 ：serialVersionUID
• 变量类型 0x0008 ：对应常量池中的 J，转换为 long 类型。
• 一个属性 0x0001 ：详见* ConstantValue属性分析

第二个字段：

• 访问标志 0x0002：private
• 变量名 0x000C：name
• 变量类型 0x000D: Ljava/lang/String;
• 没有属性 0x0000;

6. 方法表

方法的结构有各种修饰符、返回值类型、方法名、参数列表、再就是方法体内的代码。结构如下：

method_info {
    u2             access_flags;
    u2             name_index;
    u2             descriptor_index;
    u2             attributes_count;
    attribute_info attributes[attributes_count];
}

[外链图片转存失败(img-TR4VJuHA-1564474493355)(E:/study/文章做图/JVM/微信截图_20190729104127.png)]

• 0x0003 3个方法

第一个方法：默认构造函数

• 0x0001 访问标志：public
• 0x000E 方法名：init
• 0x000F 返回值类型：V()
• 0x0001 一个属性：00 10 在常量池中Code属性，详见 Code属性分析

7. 属性表

字段和方法表中都可以携带自己的属性，JVM 的属性表类型较多，本篇文章只泛泛而谈出现的两种(更多属性)：

7.1 ConstantValue属性

同时被 static、final 关键字修饰的字段，会以 ConstantValue 属性表的结构存储在Class文件种，也就是平时大家说的常量。并且做为类或接口的一部分，存储在运行时常量池当中。格式如下：

ConstantValue_attribute {
    u2 attribute_name_index; //属性表名称位于常量池中的位置
    u4 attribute_length;    //属性表长度大小
    u2 constantvalue_index; //常量值位于常量池中的位置
}

接着上面的Class文件分析：

• 00 09 对应常量池中的 ConstantValue，
• 00 00 00 02 ：两个字节长度
• 00 0A ：1L

7.2 Code属性

方法体中的代码，经Javac编译器处理后存放在方法的Code属性表中。抽象方法和接口不存在Code属性。Code属性结构如下∶

Code_attribute {
 u2 attribute_name_index;
 u4 attribute_length;
 u2 max_stack;
 u2 max_locals;
 u4 code_length;
 u1 code[code_length];
 u2 exception_table_length;
 {
    u2 start_pc;
    u2 end_pc;
    u2 handler_pc;
    u2 catch_type;
 }
 exception_table[exception_table_length];
 u2 attributes_count;
 attribute_info attributes[attributes_count];
}

对应的字节码为：

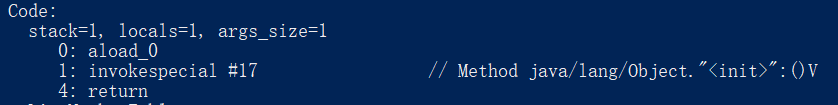

使用 javap 命令得出的：

• 0x0010，Code
• 0x0001，操作数栈大小
• 0x0001，局部变量表大小
• 0x2A，从表中查询对应的指令为aload_0，该指令将局部变量表的第一个(索引为0)变量推送至栈顶。
• 0xB7，从表中查询对应的指令为invokespecial，方法调用指令，必须声明一个方法命名，可以是构造方法、父类的构造方法、私有方法。后面u2大小，指向常量池中一个CONSTANT_Methodref_info类型的项。
• 0x0011，invokespecial 所执行的方法，对应常量池中的<init>方法的符号引用。
• 0x00B1，从表中查询对应的指令为return，当前方法返回 void。
• 0x0000，不存在异常表

code_legth 虽然是一个u4大小的值，理论上可以存储0xffffffff(40多亿)大小的字节码指令，但是虚拟机规范中明确规定限制了一个方法不超过65535条字节码指令，实际只使用了u2(0xffff)大小。

点击查看字节码指令
