AD18 设定PCB板子大小

本文介绍如何在Altium Designer 18 (AD18) 中绘制板边及设置板形,包括使用KEEP OUT LAYER层进行板边绘制的具体步骤,并提到AD18在拉线速度上的改进。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

     AD18的变化非常大,无法像之前一样在KEEPOUT LAYER上PLACE  LINE了,取而代之的是首先需要选中KEEPOUT LAYER层,再去选择PLACE--->KEEPOUT  ----TRACK来绘制板边。

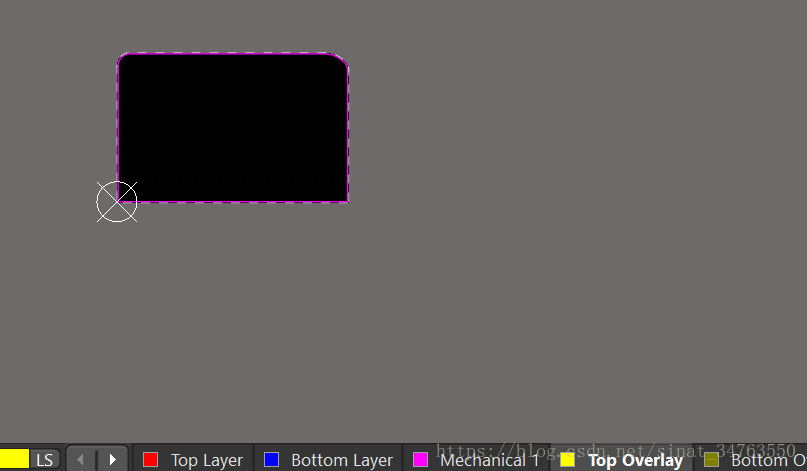

      绘制完成后选中外框,DESIGN--->BOARD SHAPE---->第一个选项,之后会有弹出框,选择YES。就可以了。



      这次的AD18改进了拉线速度,而且占据的资源也很少。



       希望能帮到像我一样刚从之前版本转到AD18的小伙伴。
